Ce manuel s’adresse exclusivement à un personnel formé aux techniques de commande et d’automatisation et
familiarisé aux normes nationales applicables. Pour l’installation et la mise en service des composants, il faut
impérativement respecter les informations et explications ci-dessous. Le personnel qualifié doit s’assurer que la mise en
œuvre et l’utilisation des produits décrits répondent à toutes les exigences en matière de sécurité, y compris toutes les
lois, prescriptions, dispositions et normes applicables.
Avis de non-responsabilité
Cette documentation a été rédigée avec le plus grand soin. Cependant, les produits décrits font l’objet d’un
développement constant. C’est pourquoi cette documentation ne concorde pas toujours avec les performances, normes
ou autres caractéristiques décrites. Si la présente documentation contient des erreurs techniques ou rédactionnelles,
nous nous réservons le droit d’y apporter des modifications, en tout temps et sans avis préalable.
Toute demande de modification de produits déjà livrés est exclue si elle se base sur les données, illustrations et
descriptions contenues dans la présente documentation.
Droits d’auteur
© Beckhoff Automation GmbH.
Toute communication ou reproduction de ce document, toute exploitation ou communication de son contenu sont
interdites, sauf autorisation expresse.
Tout manquement à cette règle est illicite et expose son auteur au versement de dommages et intérêts. Tous droits
réservés pour le cas de la délivrance d'un brevet, d'un modèle d'utilité ou d'un modèle de présentation.
Utilisation conforme à la fonctionnalité souhaitée
La carte Safety AX5801 est conçue exclusivement pour utilisation dans le logement optionnel Safety d’un servo-
amplificateur de la série AX5000. Avec le servo-amplificateur, elle constitue un composant d’installations ou de
machines électriques et elle ne peut être exploitée que dans une telle installation ou machine.
Livraison
La livraison comprend les éléments suivants:
Carte Safety AX5801, connecteur 4 pôles, connecteur 6 pôles, documentation technique et emballage
Si un des composants est endommagé, veuillez en informer immédiatement la firme logistique ainsi que Beckhoff
Automation GmbH.
Sécurité
Prescriptions de sécurité
Le personnel qualifié doit s’assurer que la mise en œuvre et l’utilisation des produits décrits répondent à toutes les exigences en matière de sécurité, y compris
toutes les lois, prescriptions, dispositions et normes applicables.
DANGER
Attention, danger de mort!
Même si l’AX5000 est isolé de la tension réseau, les bornes « X02 » du circuit intermédiaire présentent toujours pendant 5 minutes encore
une tension pouvant être mortelle. Avant tout contact avec des bornes conductrices, attendre la décharge des condensateurs de circuit
intermédiaire. La tension mesurée entre les bornes DC+ et DC- (X02) doit descendre en dessous de 50 V.
AVERTISSEMENT
Attention, risque de blessures!
Les appareils électriques peuvent présenter des pannes. En cas de panne du système d’entraînement, le fabricant de machines doit veiller à
ce que les moteurs raccordés et la machine soient amenés en un état de sécurité.
Gare
Attention, destruction de la carte Safety par charge électrostatique!
La carte Safety est un composant sensible aux décharges électrostatiques. Veuillez respecter les mesures de protection contre les
décharges électrostatiques lors de la manipulation de la carte (bracelets antistatiques, mise à la terre des composants concernés etc.).
Exclusion de la responsabilité
Tous les composants sont livrés dans les configurations matérielle et logicielle définies par les conditions d’application. Toute modification de ces configurations
matérielle et logicielle qui dépasse le cadre des possibilités décrites est interdite et entraîne l’exclusion de la responsabilité de Beckhoff Automation GmbH.
Qualification du personnel
Ce manuel s’adresse exclusivement à un personnel formé aux techniques de commande et d’automatisation et familiarisé aux normes nationales applicables.
La connaissance des textes légaux relatifs à la sécurité des machines est impérative.

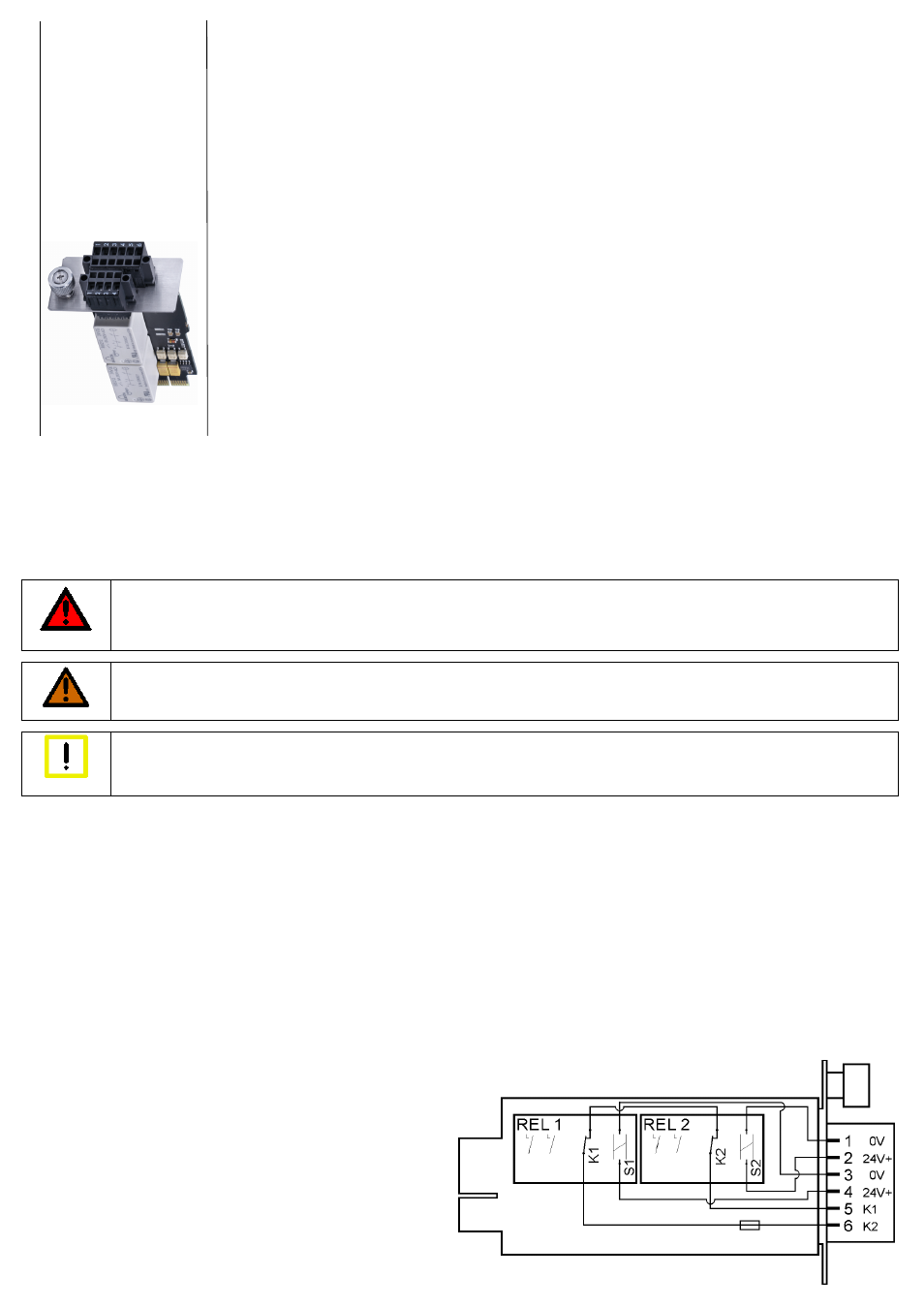

Description du produit
La carte Safety AX5801 de Beckhoff permet de réaliser les fonctions et arrêt en sécurité « STO ou SS1 conformément à la norme CEI 61800-5-2 » :
STO (SafeTorqueOff) signifie coupure de couple de sécurité et SS1 (SafeStop1) de sécurité 1.
La surveillance intégrée à 2 canaux de l’AX5000 vous permet de réaliser, moyennant des dépenses minimes et l’installation d’autres modules TwinSAFE de
Beckhoff, les catégories d’arrêt 0 ou 1 conformément à la norme CEI 60204-1 et d’atteindre ainsi la catégorie 4, PL e selon la norme ISO 13849-1 :2006.
La surveillance intégrée à 2 canaux est obtenue via les relais certifiés (Rel1 et Rel2). Les relais sont équipés de contacts à guidage forcé avec contacts de
retour (K1 et K2). Ces contacts de retour sont connectés en série et reliés sans potentiel aux bornes (5) et (6) du connecteur à 6 pôles.
Les deux bobines (S1 et S2) doivent être alimentées en 24V DC via les bornes 1 et 2 ainsi que 3 et 4 du connecteur 6 pôles ou du connecteur 4 pôles. Les
bornes 1-1, 2-2, 3-3 et 4-4 des deux connecteurs sont pontées en interne.
Si un relais déclenche, on a ainsi l’assurance que les moteurs raccordés aux
servo-amplificateurs de la série AX5000 ne sont plus soumis au couple
d’entraînement, cela grâce au circuit de coupure desdits servo-amplificateurs.
