(1) Couper l'alimentation du MVC 300 et supprimer toutes les connexions du
régulateur de tension. Placer le commutateur AUTO-OFF-MANUAL sur MANUAL.
(2) Connecter une lampe à incandescence 120Vca, 100W sur les bornes F+ et F- du
MVC 300. Placer le cavalier sur la borne 63.

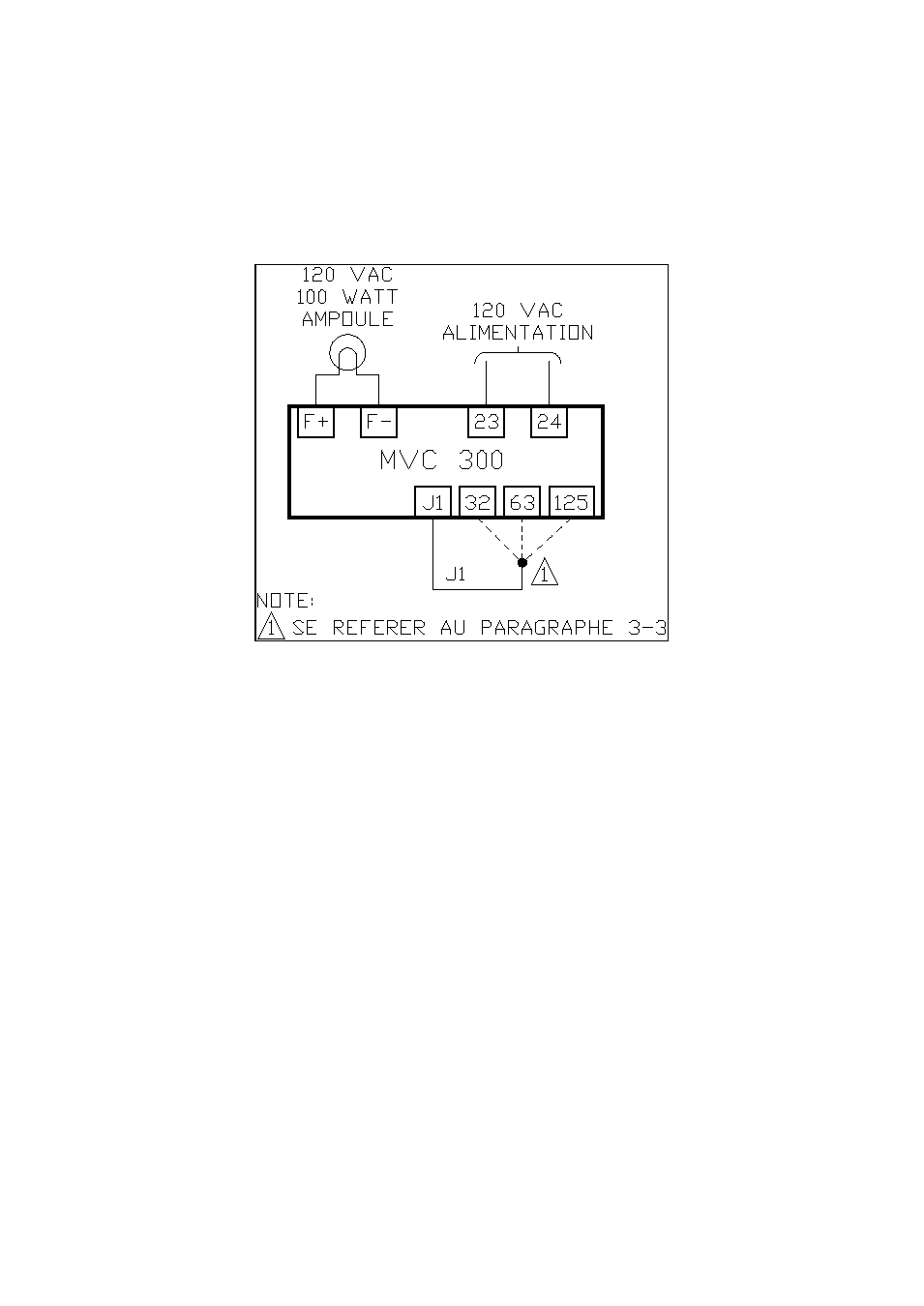

Figure 3-4. Raccordement pour le test de fonctionnement.
(3) Placer le potentiomètre MANUAL VOLTAGE ADJUST à fond dans le sens anti-
horaire, puis appliquer 120Vca aux bornes 23 et 24 du MVC 300. Tourner doucement le
potentiomètre MANUAL VOLTAGE ADJUST dans le sens horaire et observer la lampe : sa
luminosité doit s'accroître proportionnellement pour atteindre la luminosité maximale.
(4) Placer le potentiomètre MANUAL VOLTAGE ADJUST à fond dans le sens anti-
horaire. Supprimer les 120Vca aux bornes 23 et 24, placer le cavalier sur la borne 32 pour un
fonctionnement à 32V. Appliquer 120Vca aux bornes 23 et 24 du MVC 300. Tourner
doucement le potentiomètre MANUAL VOLTAGE ADJUST dans le sens horaire et
observer la lampe : sa luminosité doit s'accroître proportionnellement. Noter que la luminosité
de la lampe est réduite de 50% par rapport au point (3) avec le cavalier sur cette borne.
