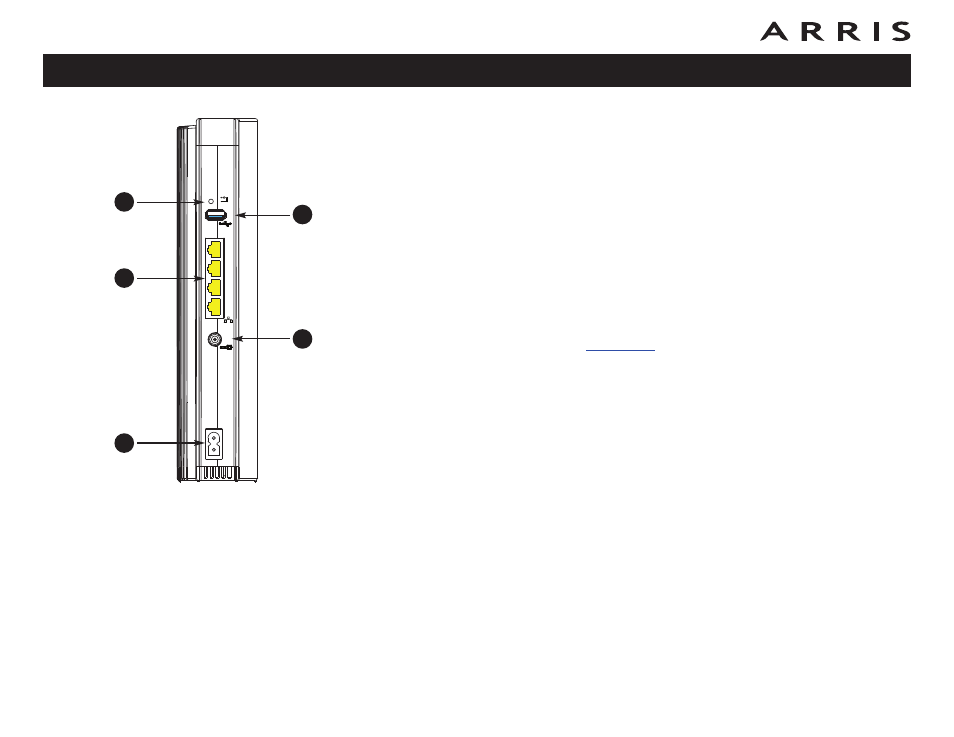

Connexion de la passerelle de données
1 Branchez l’une des extrémités du câble coaxial sur la prise de câble ou sur
le répartiteur et l’autre extrémité sur le connecteur Cable (D) de la
passerelle de données. Resserrez le branchement à la main, puis resserrez
encore davantage en appliquant 1/8è de tour avec une clé.
Remarque : Pour un fonctionnement optimal, utilisez un câble coaxial de
haute qualité et limitez ou évitez l’utilisation de répartiteurs entre le
connecteur du câble et la passerelle de données. Si vous utilisez MoCA pour
votre réseau domestique, les filtres MoCA doivent être installés sur tous les
dispositifs existants. Votre câblodistributeur va installer ces filtres pour vous.
2 Branchez l’extrémité du cordon d’alimentation sur le connecteur Power (E)
au dos de la passerelle de données et l’autre extrémité sur une prise secteur.
Le témoin lumineux Power sur la face avant de la passerelle de données
s’allume puis clignote une seule fois (voir le tableau relatif aux DEL dans la
rubrique Utilisation de la passerelle de données). Si ce n’est pas le cas,
consultez la rubrique Dépannage .
3 Branchez l’une des extrémités du câble Ethernet sur le port Ethernet situé
à l’arrière de la passerelle de données (C) et l’autre extrémité sur le port
Ethernet de l’ordinateur, du concentrateur ou du routeur large bande.
Remarque : En cas de connexion à un ordinateur, utilisez le câble Ethernet
fourni avec la passerelle de données.
