23 Guide d’utilisation de la passerelle de téléphonie Touchstone TG1672

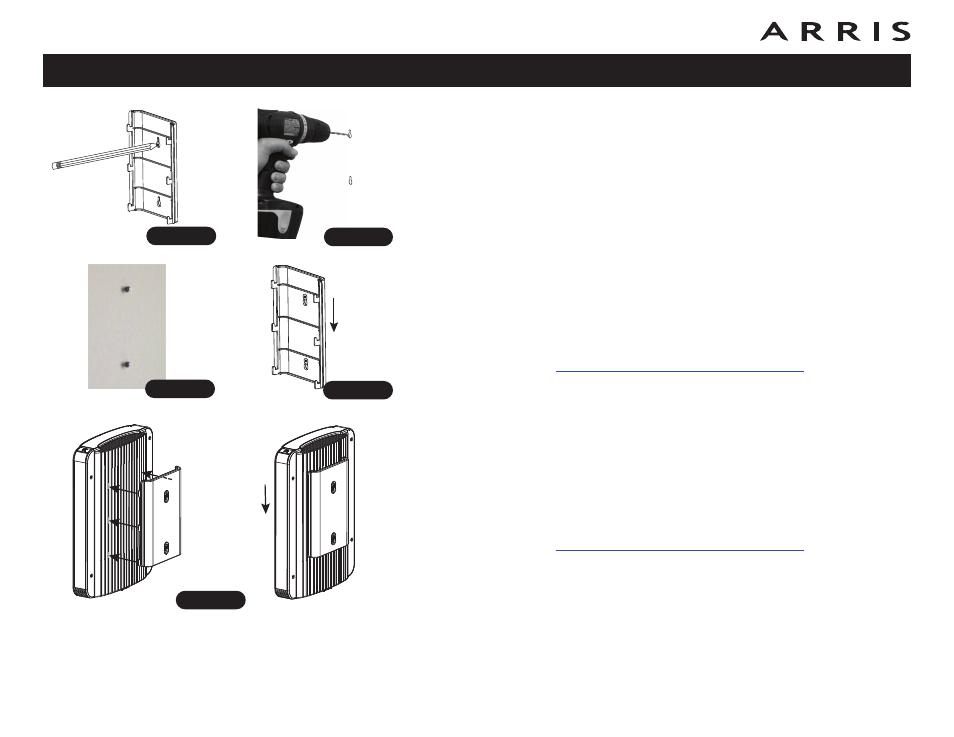

1 Placez du mural support de montage sur la surface sur laquelle vous
souhaitez placer la passerelle de téléphonie et marquez les deux trous avec
un crayon.
2 Percez les trous pour les vis de montage dans les emplacements marqués.
3 Si vous utilisez des ancrages pour cloisons sèches, fixez-les au mur. Vissez
ensuite les vis dans le mur, en laissant environ 1/8 po (3 mm) d’écart entre
la tête des vis et le mur. Si vous n’utilisez pas d’ancrages, il vous suffit de
visser les vis.
4 Glissez les vis dans les deux trous de montage de support de montage, puis
appuyez vers le bas afin de bloquer la tige de la vis dans l’encoche prévue
à cet effet.
5 Accrocher la passerelle de téléphonie sur un mur en insérant les six pattes
du support de montage dans les six fentes situées à l'arrière de la passerelle
de téléphonie et en glissant la passerelle de téléphonie jusqu'à ce qu'il tombe
en place sur le support.
6 Passez à l’étape Connexion de la passerelle de téléphonie .
Instructions d’installation à plat
1 Placez la passerelle de téléphonie de sorte que :
• qu'elle soit perpendiculaire à sa base. (Ne pas la poser à plat sur le côté.)
• l’air circule bien autour;
• le panneau arrière soit face au mur;
• elle ne risque pas de tomber en cas de choc ou de déplacement;
• les orifices de ventilation latéraux ne soient pas obstrués.
2 Passez à l’étape Connexion de la passerelle de téléphonie .
Sécurité Démarrage
Installation de
la batterie Installation
Configuration
Ethernet Utilisation Dépannage Lexique
Étape 1 Étape 2
Étape 3 Étape 4
Étape 5
