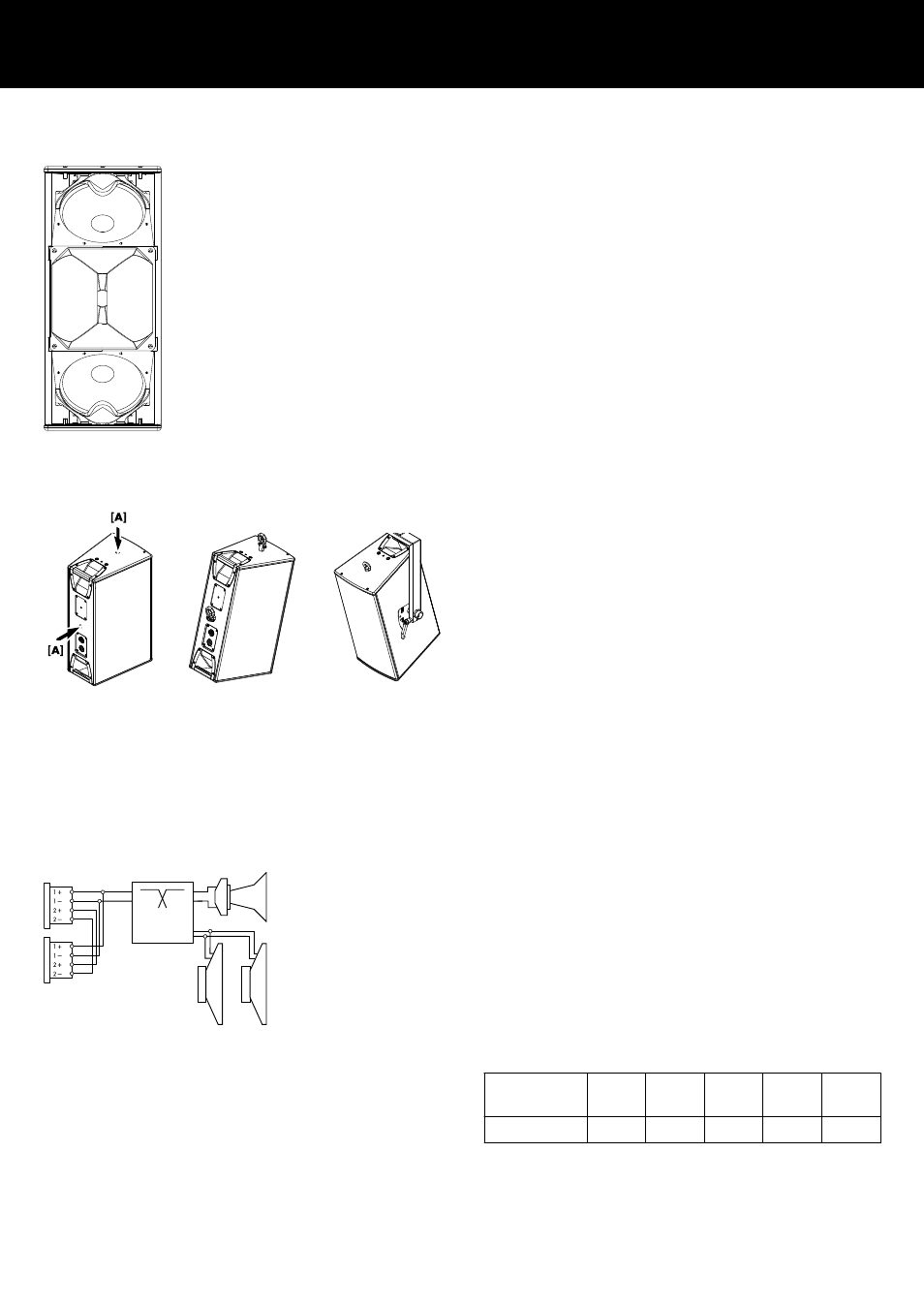

2.1. Description du produit
Les Y7P/Y10P sont des enceintes 2 voies passives. Elles sont com‐
posées de deux haut-parleurs basse fréquence 8" et d'un tweeter
de 1.4" monté sur un pavillon rotatif à directivité constante, pour
une dispersion nominale (h x v) de 75° x 40° ou 110° x 40°
(respectivement). La réponse en fréquence s'étend de 59 Hz à plus
de 18 kHz.
Les deux haut-parleurs basse fréquence de 8" en néodyme sont
disposés selon une configuration dipolaire autorisant une disper‐
sion verticale exceptionnelle jusque dans les basses fréquences.
Les Évents sont spécialement conçus avec des caractéristiques
d'optimisation de flux pour offrir une reproduction des basses fré‐
quences efficace et considérablement améliorée.
Les enceintes sont fabriquées en contreplaqué marine et sont revê‐
tues d'une peinture de finition noire résistante aux chocs. On trouve
une poignée sur le dessus et le dessous de l'enceinte. La façade de
l'enceinte est protégée par une grille métallique rigide, doublée
d'une mousse transsonore interchangeable.
Les enceintes ont été conçues pour pouvoir accueillir trois types de
dispositifs d'accrochage :
–
Un adaptateur à fermeture rapide sur un flanc latéral de l'en‐
ceinte permet d'accueillir le support pivotant Z5397 YP Swivel
bracket.
– Deux inserts filetés M10 sont prévus sur les flancs supérieur et
inférieur pour loger le support de fixation Z5399 YP Mounting
bracket.
– Deux dispositifs supplémentaires de fixation (voir [A]) - l'un sur
le panneau supérieur de l'enceinte, l'autre dans la partie cen‐
trale à l'arrière - sont compatibles avec :
– La pin d'accrochage Z5049 Flying Pin (8 mm) pour des
enceintes individuelles ou pour consolider l'orientation d'un
array.
– La pin de sécurité Q9032 Safety Eye Bolt M10 pour l'ap‐
plication d'un dispositif secondaire de sécurité.
2.2. Connexions
Les enceintes sont équipées de deux connecteurs à 4 broches. Les
quatre broches des deux connecteurs sont reliées en parallèle.
L'enceinte est reliée aux points 1+/1–. Les points 2+/2– sont des‐
tinés aux Sub-Bass actifs. La prise mâle sert de prise d'entrée et la
femelle permet une connexion directe avec des enceintes supplé‐
mentaires.
L'enceinte peut être équipée en connecteurs NL4 M ou EP5 en
option.
Les équivalences des options possibles de connexion figurent dans
le tableau ci-dessous.
NLT4 F/M
NL4 M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
Dispositifs supplémentaires de fixation
passi ve
crossover
Câblage des connecteurs
2. Enceinte Y7P/Y10P
d&b Y7P/Y10P Manuel 1.1 fr 5
