2.1. Description du produit
Le V8 est une enceinte line array pour sonoriser des espaces de
tailles moyenne à grande. Avec l'accessoire de fixation V Flying
Frame, une colonne suspendue peut compter jusqu'à 24 enceintes,
produisant un modèle de dispersion de 80° à directivité constante
dans le plan horizontal.
Les enceintes line array V12 sont acoustiquement et mécanique‐
ment compatibles avec les V8 et produisent une dispersion hori‐
zontale de 120°.
Le modèle V8 est un enceintes passive à 3 voies intégrant
2 haut-parleurs 10" en néodyme pour les basses fréquences, un
haut-parleur 8" pavillonné pour les médiums, deux moteurs 1.4"
montés sur des bobines de 2.5" pour les fréquences aiguës ainsi
qu'un filtre passif. La portion cylindrique de la forme d'onde
déployée par chacune des enceintes, combinée à l'absence de
vide à l'avant de chacune d'elle, nous restitue une onde cohérente.
Les angles de couplage disponibles entre deux enceintes adja‐
centes sont compris entre 0° et 14°, par pas de 1°.
Toutes les composantes sont disposées symétriquement autour de
l'axe central de l'enceinte, afin de produire un modèle de disper‐
sion symétriquement parfait. Ce montage autorise un recouvrement
bien défini des bandes de fréquence adjacentes. Cela génère une
dispersion horizontale très cohérente et précise. Grâce à la dispo‐
sition dipolaire des haut-parleurs dédiés aux basses fréquences, la
dispersion nominale en large bande est maintenue jusqu'à
250 Hz.
La réponse en fréquence s'étend de 67 Hz à plus de 18 kHz.
L'enceinte est en contreplaqué marine et revêtue d'une peinture de
finition noire résistante aux chocs. La façade de l'enceinte est pro‐
tégée par une grille métallique rigide, doublée d'une mousse trans‐
sonore interchangeable. Pour faciliter le transport de l'enceinte, on
trouve une poignée sur chaque flanc latéral et deux poignées
basses supplémentaires encastrées à l'arrière.
Colonnes et accessoires d'accrochage de Série V
Les assemblages de Série V peuvent combiner des enceintes V8 et
V12 ainsi que des Sub-Bass cardioïdes V-SUB.
Les enceintes sont mécaniquement raccordés avec les accessoires
d'accrochage situés sur les deux côtés de la face avant et au
centre de la face arrière. Tous les éléments nécessaires à la fixa‐
tion sont déjà intégrés sur l'enceinte. Ils peuvent néanmoins être
repliés ou coulisser pour être extraits.
Une description détaillée des accessoires d'accrochage de la Série
V est disponible dans le manuel d'accrochage de la Série V, fourni
avec le dispositif d'accrochage en forme de cadre V Flying frame.
La documentation technique "TI 385 d&b Line array design,
d&b ArrayCalc" offre un descriptif précis de la conception et plani‐
fication des alignements de Série V. Elle est également incluse
avec le V Flying frame.
Le calculateur d&b ArrayCalc est téléchargeable sur le site Internet
de d&b www.dbaudio.com .

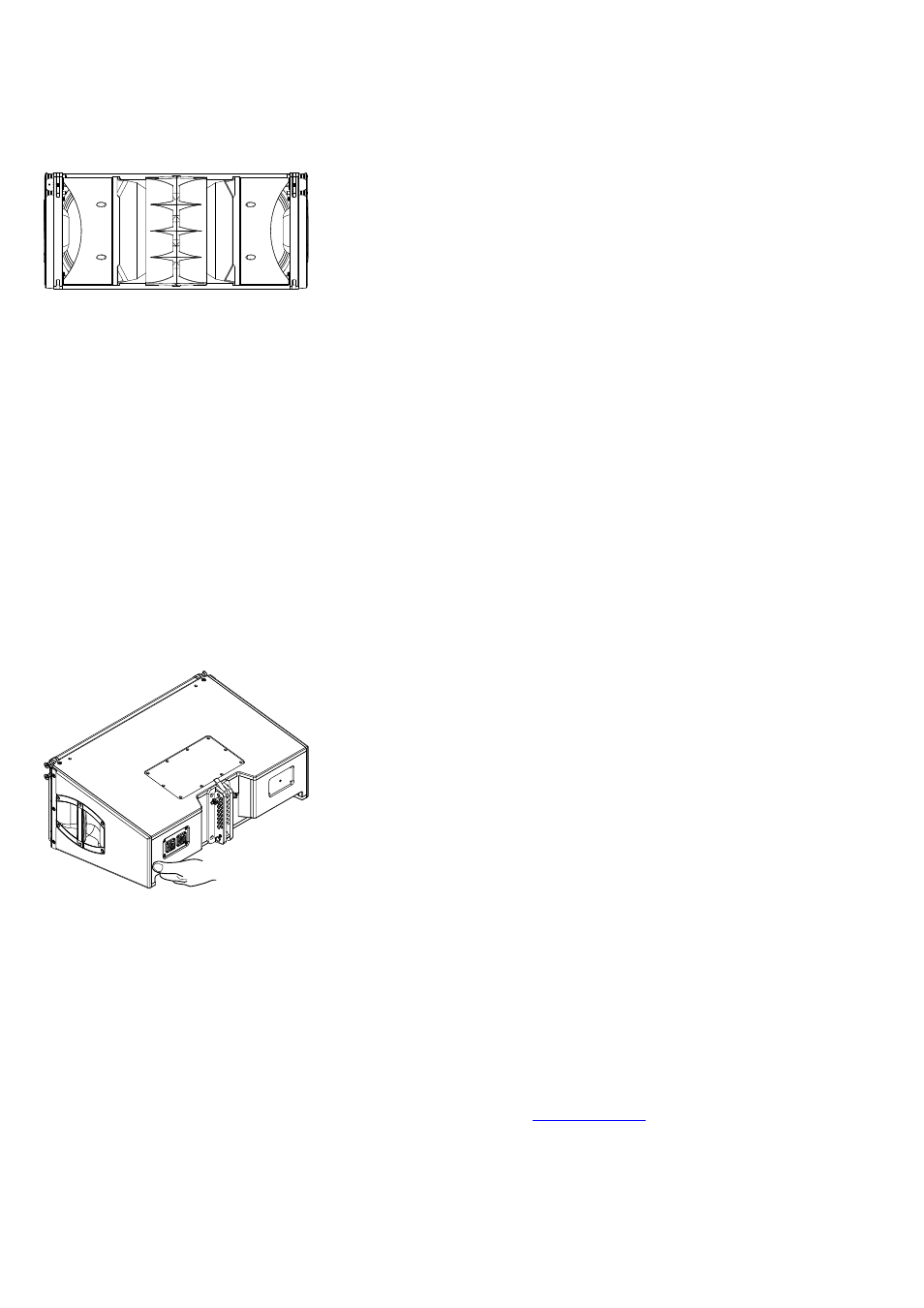

Fig. 1 : Enceinte V8/V12
