Connexions
1
2
3
4
5
1
2
3
4
5
Sense Drive
n.c.

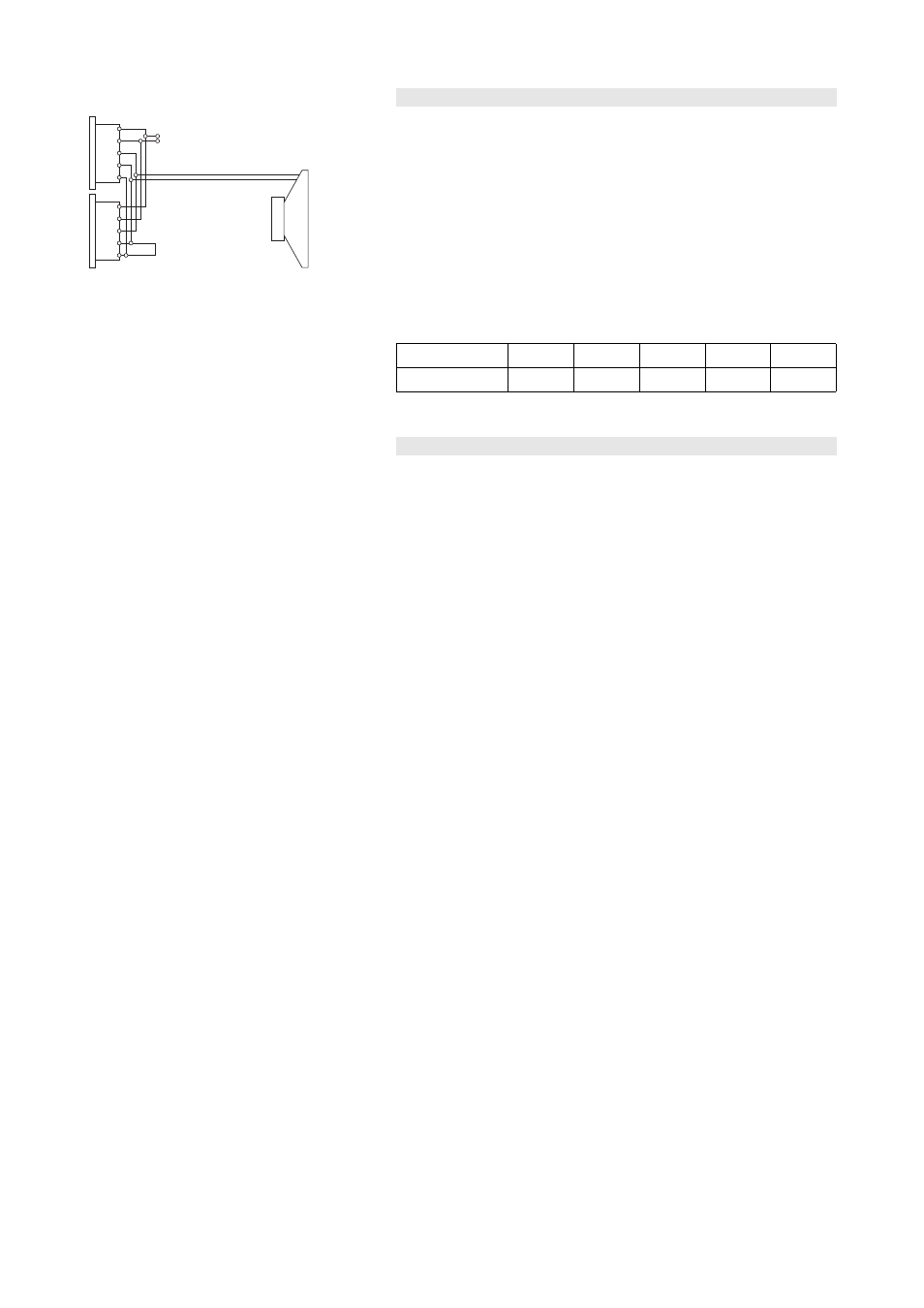

Fig. 2 : Câblage des connecteurs
Le T-SUB dispose de deux connecteurs EP5. Les cinq broches des deux
connecteurs sont reliées en parallèle. Le E15X-SUB occupe les points
3/4 et 5. Le point 5 est dédié à la technologie SenseDrive (celle-ci n'est
disponible qu'avec un amplificateur D12 et un câblage à 5 fils). Les
points 1/2 sont destinés à des enceintes d&b large bande. La prise mâle
sert de prise d'entrée et la femelle permet une connexion directe avec
des baffles supplémentaires.
Le T-SUB peut être équipé en connecteurs NL4 en option. Cependant,
leur recours rend indisponible la fonction SenseDrive du D12.
Les équivalences entre broches des connecteurs EP5 et NL4 figurent
dans le tableau ci-dessous.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
Amplification avec D6 ou D12
Sélectionner le preset T-SUB.
Ce dernier est disponible au sein du D12 dans les modes "Dual
Channel" et "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à deux T-
SUB.
Presets disponibles
Circuit 100 Hz
En mode circuit 100 Hz, la fréquence d'utilisation haute du système est
réduite de 140 Hz à 100 Hz.
