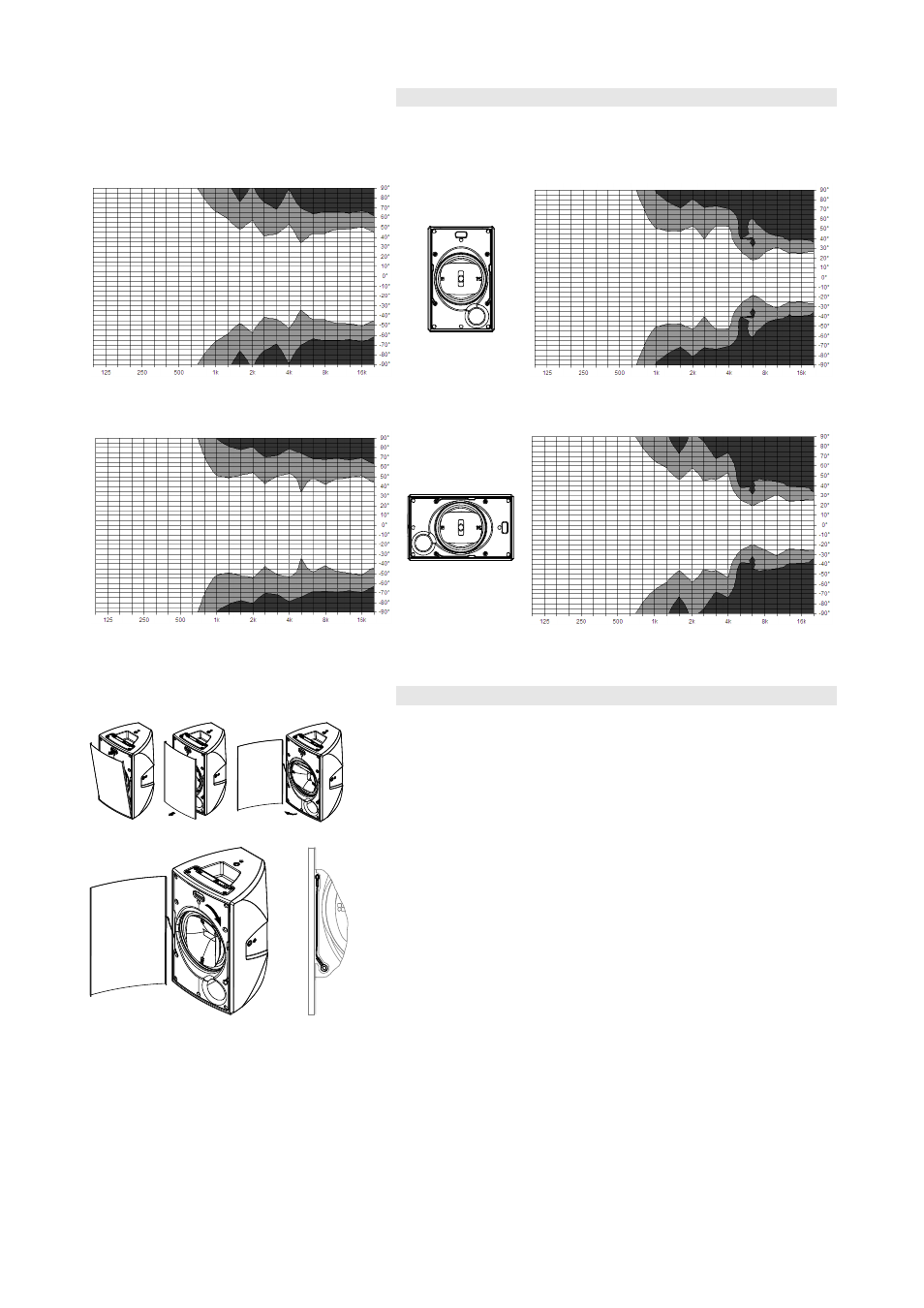

Caractéristiques de dispersion
Les graphiques ci-dessous montrent l'angle de dispersion d'une seule
enceinte E6 selon les fréquences, suivant des lignes de pression sonore
égale (isobares) à -6 dB et -12 dB.
Fig. 7: Diagramme isobare E6 horizontal,
configuration standard Fig. 8: Diagramme isobare E6 vertical,
configuration standard
Fig. 9: Diagramme isobare E6 horizontal,
configuration horizontale avec pavillon tourné Fig. 10: Diagramme isobare E6 vertical,
configuration horizontale avec pavillon tourné
Modifier la dispersion du pavillon HF
Le pavillon coaxial du haut-parleur peut facilement pivoter à 90°. Cette
manipulation ne requiert aucun outil, puisque la grille est rattachée au
baffle par des aimants, avec un câble de sécurité additionnel.
La grille est accessible par une ouverture située dans la poignée
supérieure de l'enceinte.
- Retirer la grille.
- Saisir le pavillon par ses bords extérieurs et le faire pivoter jusqu'à
ce qu'il soit enclenché dans l'orientation désirée.
- Repositionner et fixer la grille avant.
S'assurer que le câble de sécurité s'insère dans l'encoche entre
l'écran du haut-parleur et le bloc de l'enceinte.
