Connexion par câble fixe
Les enceintes 4S et 5S sont toutes accompagnées d'une plaque de
protection [1] et d'un passe-fil en caoutchouc [2]. En intérieur, ces
pièces peuvent servir à masquer la plaque de connexion (si néces-
saire). Pour un usage sans protection en extérieur, la plaque de
connexion doit être couverte. Les deux pièces doivent être dispo-
sées jusqu'à l'obtention d'un degré de protection conforme à la
norme IP34.
Installer la connexion par câble fixe en procédant comme suit :
1. Préparer le passe-fil en caoutchouc et le câble de connexion.
2. Libérer l'ouverture prédécoupée de la plaque et raccorder cor-
rectement le passe-fil en caoutchouc.
3. Insérer le câble dans le passe-fil en caoutchouc et connecter
les extrémités au bornier.
Þ Toujours respecter les polarités !
4. Engager le cache de protection sur la plaque de connexion en
alignant les deux goujons du cache sur les trous centraux des
deux connecteurs NL4.
5. Presser le cache sur l'enceinte jusqu'à ce qu'il loge complète-
ment dans l'encoche de la plaque de connexion.

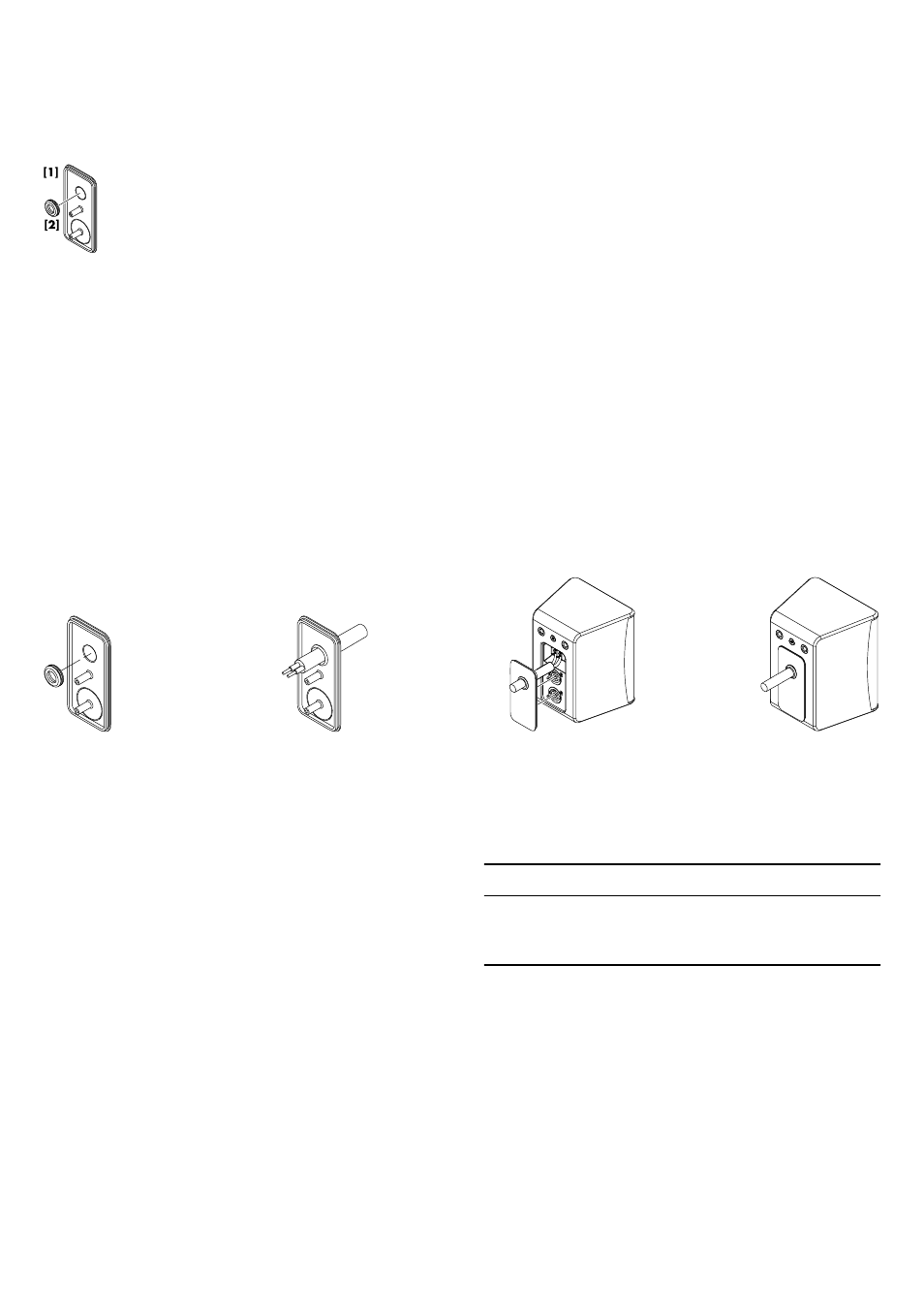

Fig. 5 : Raccordement par câble fixe
2.3. Amplification
AVIS !
Les enceintes d&b ne doivent être alimentées que par des amplifi-
cateurs d&b correctement configurés. Toute autre configuration ris-
querait d'en endommager les composants.
Amplification avec D6 ou D12
Sélectionner le preset 4S pour les enceintes 4S et le preset 5S
pour les enceintes 5S.
Le D12 propose alors les modes "Dual Channel" et "Mix TOP/
SUB". Pour les associer avec des Sub-Bass actifs alimentés par un
seul câble à 4 conducteurs, passer en mode "Mix TOP/SUB".
Chaque canal d'amplificateur D6 ou D12 peut alimenter jusqu'à
quatre enceintes 4S ou 5S.
Fig. 4 : Cache de protection et passe-fil en caoutchouc
