CIRCUTOR MCB Series - Manuel

MCB.P y MCB.T
Disjoncteur +
Contôle à distance
Le MCB.P et le MCB.T sont des disjoncteurs associant les
fonctions d'un magnétothermique et d'un contacteur en un
seul élément. La version MCB.T incorpore, de plus, deux
contacts auxiliaires qui indiquent l'état de l'entrée de
contrôle à distance et du magnétothermique.
Aussi bien la version MCB.P que la MCB.T peuvent
disposer d'un contact auxiliaire pour indiquer le
déclenchement par magnétothermique ou par l'action
manuelle sur le disjoncteur.
En tant que disjoncteur, il y a deux conditions de
déclenchement:
- déclenchement par surcharge, retardé (protection contre
la surcharge)
- déclenchement rapide, électromagnétique (protection
contre les courts-circuits)
La fonction de contrôle à distance agit sur les mêmes
contacts que le magnétothermique; elle garantit la
déconnexion dans tous les cas et ne permet pas la
connexion, par contrôle à distance, après un
déclenchement manuel ou magnétothermique.
La fonction de contrôle à distance est réalisée de manière
électromagnétique, en appliquant une tension de contrôle,
d'une durée de 20 ms, aux bornes ON (bornes 1-3) et OFF
(bornes 2-3).
Elle incorpore une indication optique de l'état du système
(rouge = ON, vert = OFF), indépendamment de l'origine du
déclenchement.
Le mécanisme a trois positions, selon la condition du
déclenchement:
Disjoncteur ouvert. Déclenchement par surcharge ou court-
circuit. Ne permet pas le réenclenchement par contrôle à
distance. Pour la reconnexion manuelle, il faudra amener le
levier sur la position OFF et le remonter sur la position ON.
Disjoncteur fermé. Permet le contrôle à distance.
Disjoncteur ouvert. Par déclenchement manuel. Ne permet
pas le contrôle à distance.
Position RESET (intermédiaire entre ON et OFF)
Position ON
Position OFF
Le modèle MCB.T incorpore dans le module de contrôle à
distance deux contacts auxiliaires, sans tension, au moyen
d'un tuyau de trois fils (blanc, vert et marron) attribués à un
même point commun:
- Câble , commun
- Câbles et (information sur le contrôle à distance)
ON contact fermé (contrôle à distance ON)
OFF contact ouvert (contrôle à distance OFF)
- Câbles et (information sur le levier ON-
RESET-OFF)
ON contact fermé (levier sur ON)
OFF contact ouvert (levier sur RESET ou sur OFF)
- Câbles et (information sur le déclenchement
par différentiel ou magnétothermique)
ON contact fermé (il n'y a pas de déclenchement)
OFF contact ouvert (déclenchement par différentiel ou
magnétothermique)
Il faut prendre en compte que le contact du contrôle à
distance indique les ordres reçus, indépendamment de l'état
du magnétothermique (position ON, OFF, RESET).
Les contacts auxiliaires permettent un courant maximum
permanent de 0,5Aà une tension de 230 V/AC..
blanc
vert blanc
marron blanc
marron vert
Le MCB.T ne sera contrôlable que par des signaux du
type impulsions (durée 20 ms). Ne pas respecter cette
considération endommagera de manière irré
versible le module de contrôle à distance. Le MCB.T ne
sera applicable qu'à des relais différentiels de la série
WRKRT-25T.
MCB.T
Installation

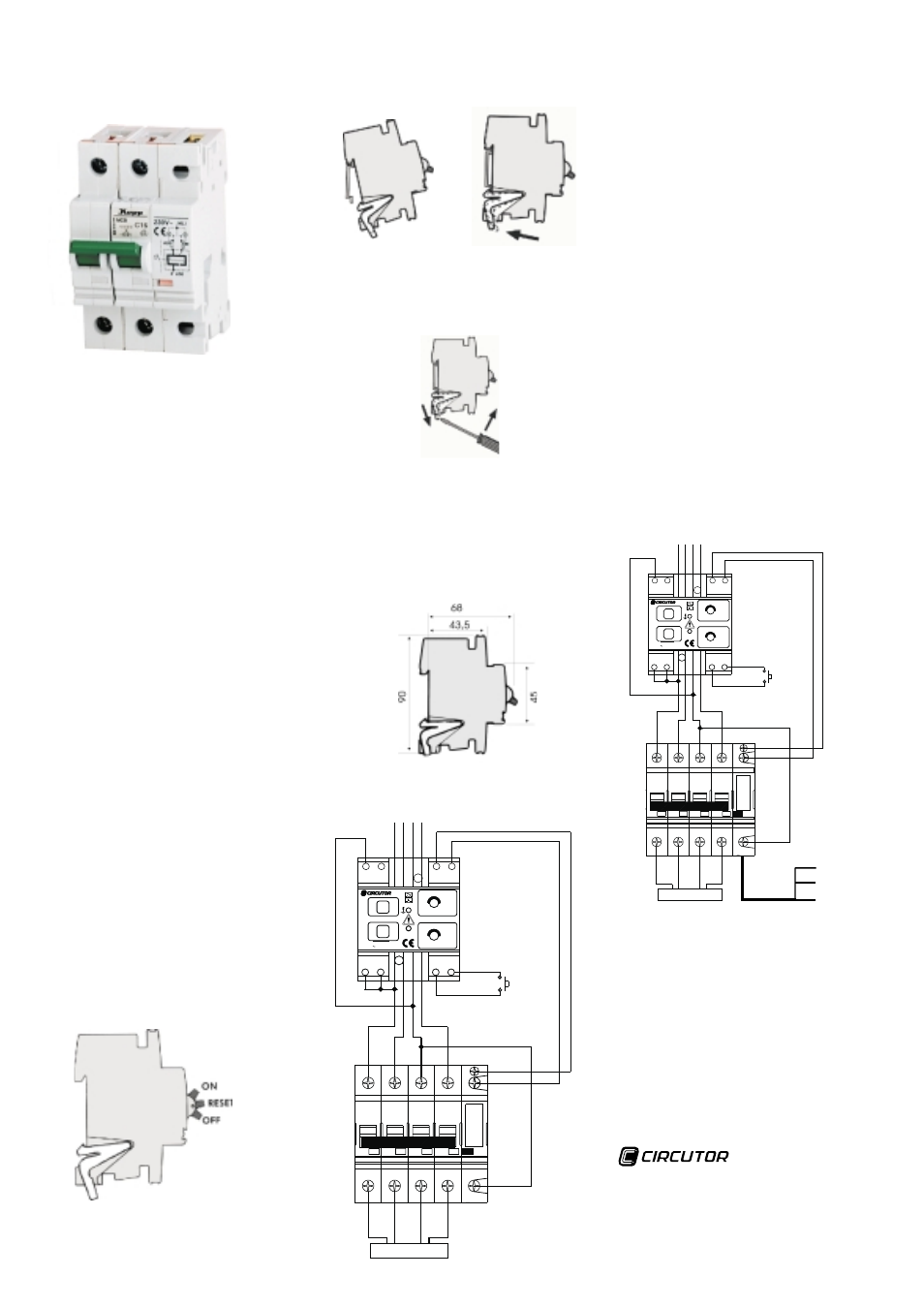

Le disjoncteur peut être monté sur un rail EN 50 022 (35 mm).
Pour l'installer, placez-le sur le rail, réglez la position et fixez-
le au moyen du système de fixation (voir fig. 1 et 2).
fig. 1 fig. 2
L'équipement peut être facilement retiré, si nécessaire, à
l'aide d'un tournevis, comme le montre la fig. 3.
fig. 3
Vial Sant Jordi, s/n - 08232 Viladecavalls
(Barcelona) Spain
Tel. (+34) 93 745 29 00
Fax 93 745 29 13 (export)/ 93 745 29 05
e-mail: [email protected]
web: www.circutor.com
(+34)
Tension de contrôle nominale
Courant de contrôle nominal
Durée impulsion on
Nombre de commutations
Fréquence de changement
Bornes
Protection
230 V/AC
1,5 A
>20 ms
>20 000
12/min max.
Protégées selon
DIN VDE 0106, partie 100
(DIN 40 050) IP 20
Caractérístiques techniques
.
Connexions
Le MCB dispose de bornes avec tête combinée, aussi bien
en entrée qu'en sortie, d'une section de 1 à 25 mm pour des
câbles tressés et pour des conducteurs rigides. Couple de
serrage recommandé: 2 Nm.
Le module de contrôle dispose de bornes de contact, qui
peuvent accueillir une section maximum de câble de 2,5
mm . Le couple de serrage recommandé est de 0,8 Nm.
2
2
Schéma connexion MCB.P avec relais différentiel
WRKRT-25T
Schéma de connexion MCB.T avec relais différentiel
WRKRT-25T
CHARGE
3
1
2
L3 L2 L1 N
T
R
COM COM A2
2 1 A1
R1 R2
Contacts auxiliaires
(Blanc). COMMUN
(Marron) Etat
magnétothérmique
(Vert) Etat
différentiel
RESET
EXTERNE
0.5
1 0.75
1 0.5
DELAY
s
A
0.02
0.1
0.3 0.1
0.3
3 0.03 POWER
T
S
T E
E R
T E
S
Un 230V Un 230V type WRKRT-25T type WRKRT-25T
CHARGE
3
1
2
L3 L2 L1 N
T
R
COM A2
2 1 A1
R1 R2
RESET
EXTERNE
0.5
1 0.75
1 0.5
DELAY
s
A
0.02
0.1
0.3 0.1
0.3
3 0.03 POWER
T
S T
E
E R
T E S
Un 230V Un 230V type WRKRT-25T type WRKRT-25T
