CIRCUTOR C80 Series Manuel d'utilisation
Page 11
-------------- ANALYSEUR DE RÉSEAUX C-80 ----------- Page n º
11

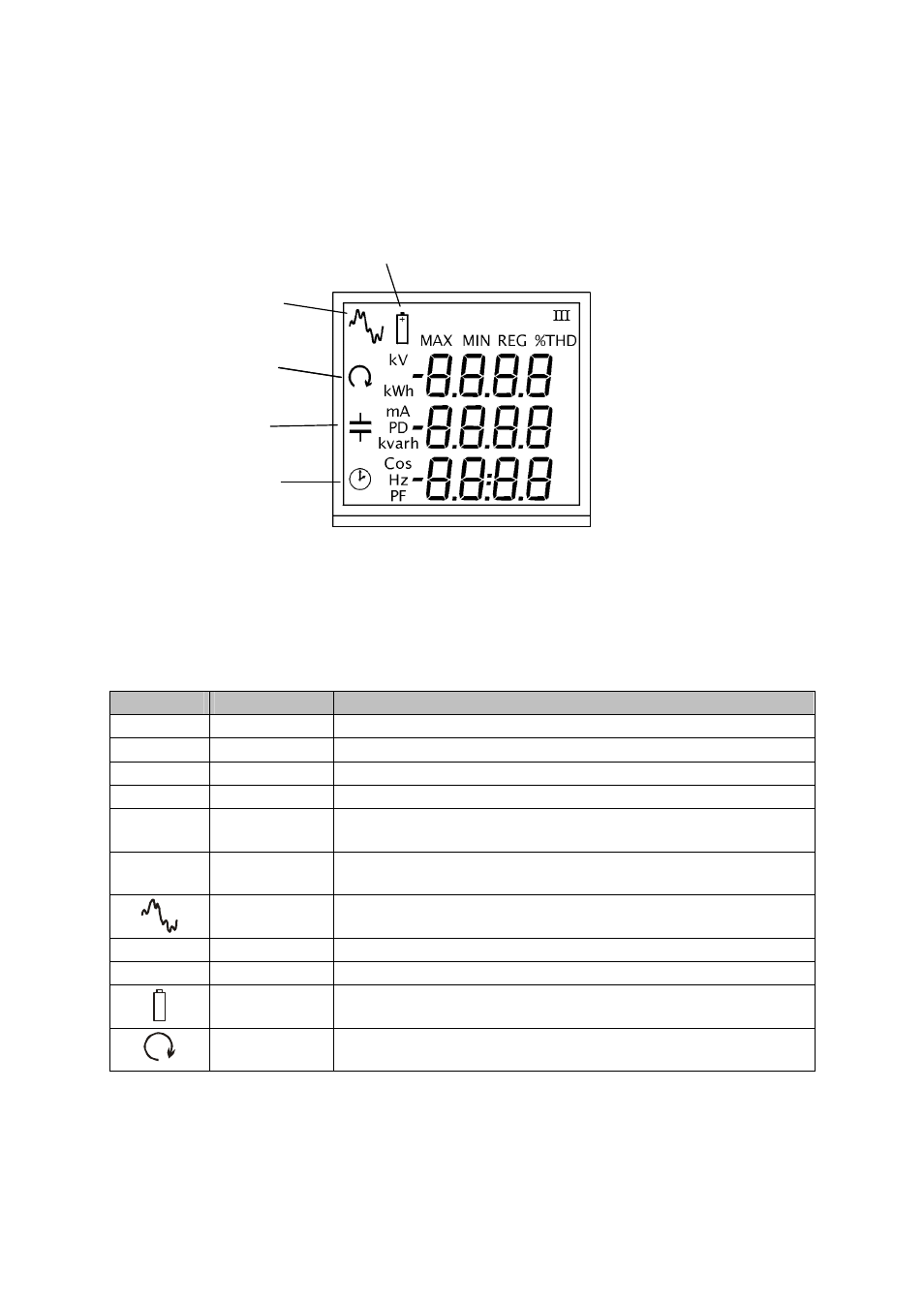

e) Présentation des données sur le Display
Le display à cristaux liquides (LCD) à 7 segments de 3 lignes et 4 digits par ligne
avec icônes indicatives, affiche les valeurs instantanées, maximums, minimums, valeurs
enregistrées et écrans de configuration.
Les icônes du display ont un sens différent en fonction du menu dans lequel nous
travaillons. Les tableaux suivants montrent, d'une manière schématique, toutes les icônes
possibles pouvant s'afficher et leur signification. Consulter les menus concrets pour obtenir
plus d'informations.
Menu mesure :
ICÔNE
MODE
Description
Unités
ON
Indique l'unité des variables affichées
MAX.
ON
Montre les valeurs maximums
MIN.
ON
Montre les valeurs minimums
%THD
ON
Indique que nous sommes sur l'écran de THD
REG
CLIGNOTEMENT
NORMAL
L'équipement est en cours de registre
REG
CLIGNOTEMENT
RAPIDE
Registre instantané de l'utilisateur (photo)
CLIGNOTEMENT
NORMAL
Une alarme de THD s'est déclenchée. La valeur de THD est
supérieure à celle programmée par l'utilisateur
II
OFF
Mode monophasé
III
ON
Mode triphasé équilibré
+
CLIGNOTEMENT
NORMAL
État de la batterie faible
CLIGNOTEMENT
NORMAL
Erreur dans la connexion sur le triphasé. Indique que le sens
des phases est incorrect. Vérifiez la connexion.
Onde
Batterie
Sens
rotation
Condensateur
Horloge
