Page 20: Vérification des connexions
_______________________________________________
_________________________________________________________________________________________________________
20 de 36
Manuel d’instructions CIR-eQ

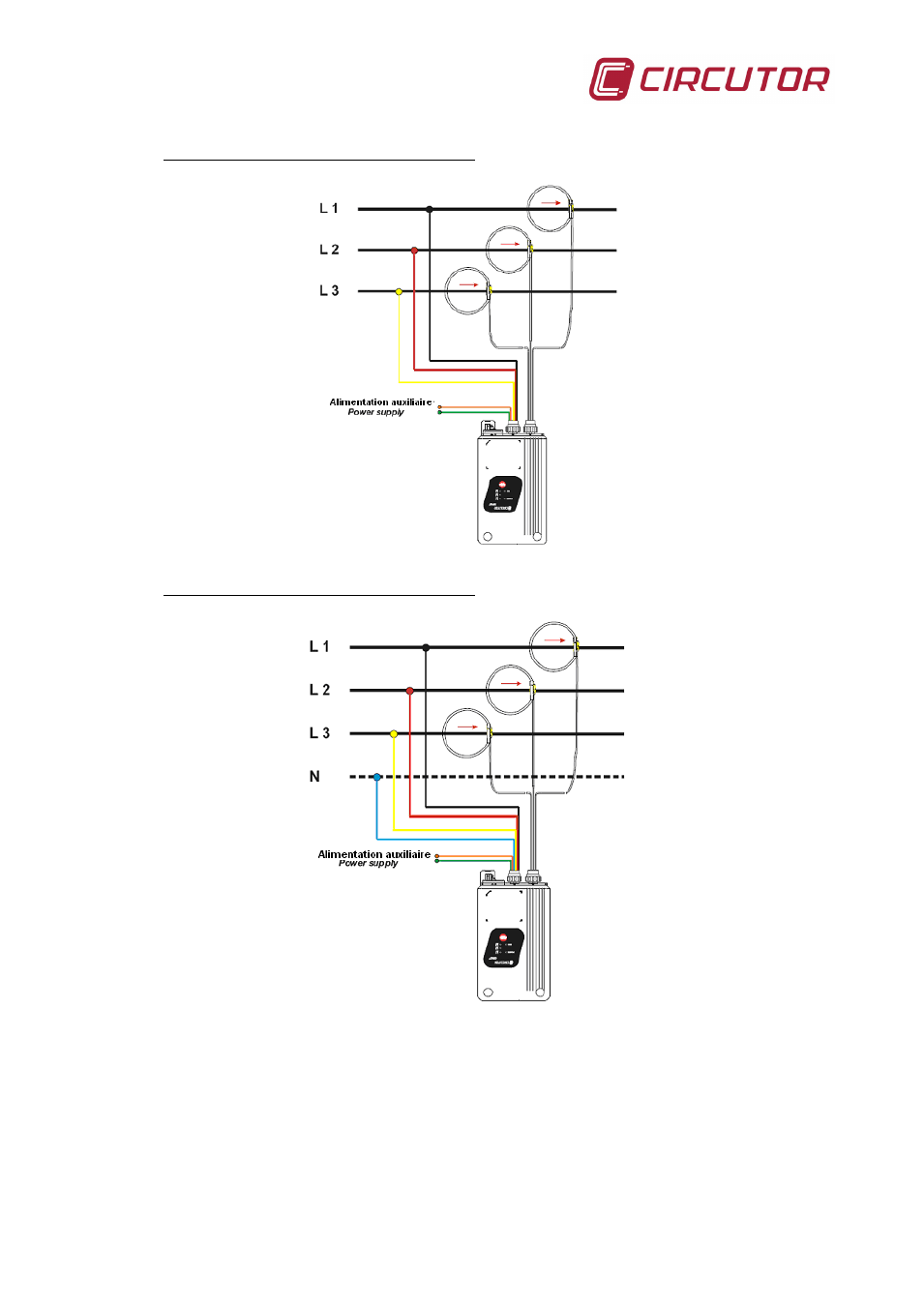

6.3.1.2 Schéma de connexion triphasé (3 fils)
6.3.1.3 Schéma de connexion triphasé (4 fils)
6.3.2 VÉRIFICATION DES CONNEXIONS
Après la séquence de démarrage, l’analyseur commence le processus de vérification de la
connectique des références de tension (séquence de phases). Ce processus est réalisé
sous forme continue, indépendamment de s’il est en train d’enregistrer ou non.
L’indication de la part de l’analyseur d’une mauvaise connectique, est réalisée à travers la
diode L1, L2 et L3 correspondante allumée (connectique correcte) ou clignotante
(connectique incorrecte).
