CVM-NRG96
13 M98172501-02-05A
o
rese
t
max
min
4.- Fonctionnement

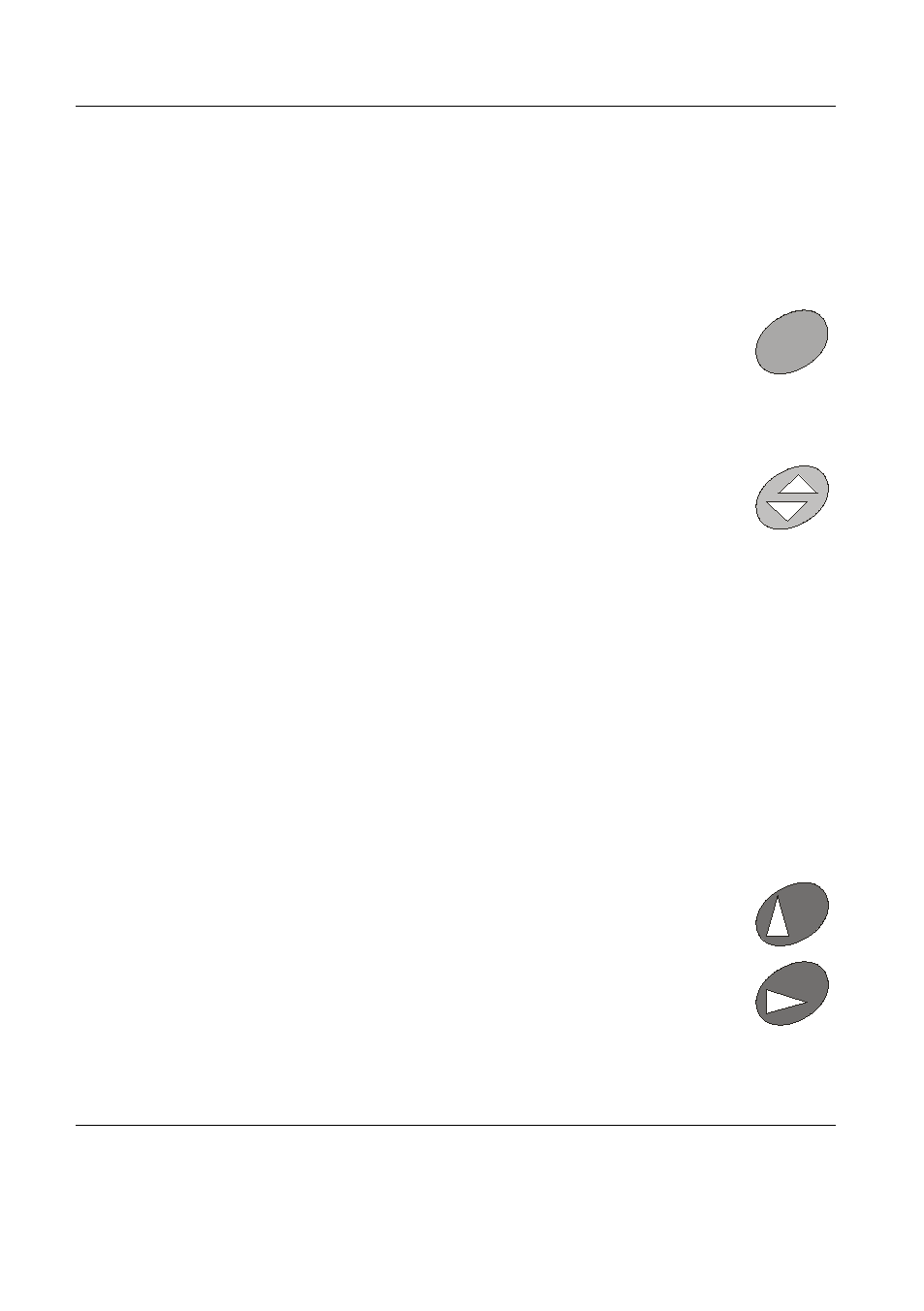

Fonctions génériques des touches de la façade :
Touche Reset :
 Initialisation de l’équipement.
 Effacement des valeurs Maximums et Minimums.
 Elle est équivalente à l’initialisation de l’équipement pour absence
de tension.
Touche Display :
 Visualisation de toutes les variables par impulsions successives.
 Touche de fonction sur menu set-up : en appuyant sur la touche
Display, on avance sur les différents écrans, tant dans le menu de
configuration que dans le menu de communications.
 En mode runtime, avec une impulsion longue (en maintenant la
touche enfoncée 2 secondes), les compteurs d’énergie suivants
sont affichés :
 Énergie active Consommée
 Énergie réactive Inductive Consommée
 Énergie réactive Capacitive Consommée
 Énergie apparente Consommée
 Énergie active Générée
 Énergie réactive Inductive Générée
 Énergie réactive Capacitive Générée
 Énergie apparente Générée
Touche Max et Min :
 Visualisation des maximums ou minimums de chaque variable
affichée ; cette fonction n’est valide que lorsqu’on appuie sur la
touche, une fois que l’on cesse d’appuyer, après cinq secondes, les
valeurs instantanées apparaissent à nouveau.
 Touches de fonction sur le menu set-up : la touche MIN a pour
fonction, la sélection du code ou du paramètre à modifier, et la
touche MAX assigne le code et/ou la variable correspondante.
