Sur le profil
e
3
de l’équipement, sont affichées les énergies consommées et générées de
l’installation.
L’état de l’installation est également affiché :
Installation en consommation.
Installation en génération.
Avec une impulsion longue (3 sec) sur la touche
les valeurs générées sont affichées.
Les valeurs générées sont identifiées par le signe négatif qui apparaît devant chaque
paramètre.
Avec une impulsion longue (3 sec) sur la touche
les valeurs consommées sont affichées.
Pour se déplacer sur les différents écrans, il faut utiliser des impulsions courtes sur les touches
et
.

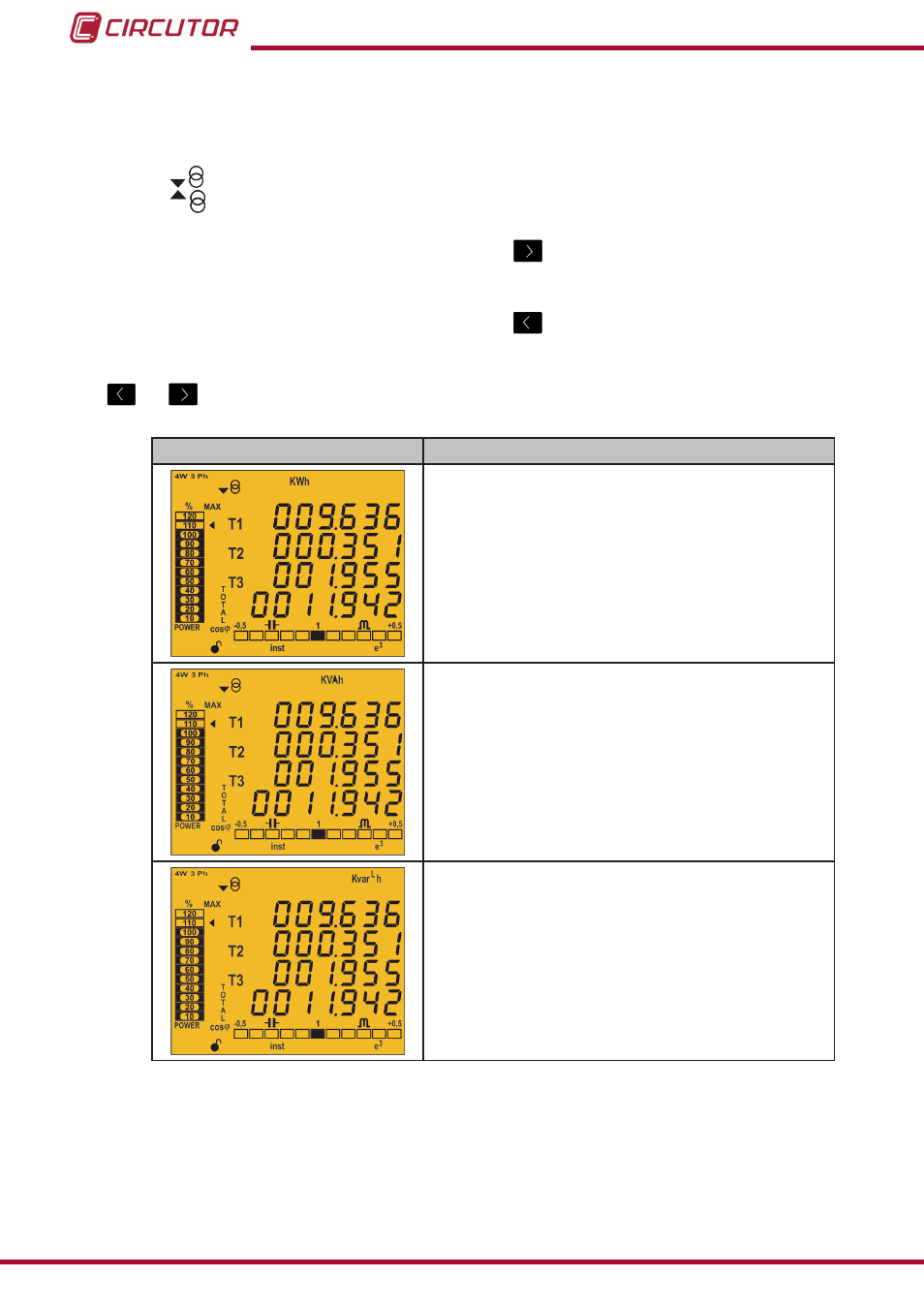

Tableau 10: Écrans du profil e
3
�
Écran
Paramètres (unités)
Énergie active Tarif 1, T1 (M/kWh)
Énergie active Tarif 2, T2 (M/kWh)
Énergie active Tarif 3, T3 (M/kWh)
Énergie active Total (M/kWh)
Valeurs consommées et générées
Seulement disponible pour l’option 4 quadrants.
Énergie apparente Tarif 1, T1 (M/kVAh)
Énergie apparente Tarif 2, T2 (M/kVAh)
Énergie apparente Tarif 3, T3 (M/kVAh)
Énergie apparente Total (M/kVAh)
Valeurs consommées et générées
Seulement disponible pour l’option 4 quadrants.
Énergie réactive inductive Tarif 1, T1 (M/kvar
L
h)
Énergie réactive inductive Tarif 2, T2 (M/kvar
L
h)
Énergie réactive inductive Tarif 3, T3 (M/kvar
L
h)
Énergie réactive inductive totale (M/kvar
L
h)
Valeurs consommées et générées
Seulement disponible pour l’option 4 quadrants.
