Casella CEL Tuff personal sampling pumps - Manuel (Page 16)

Casella CEL 16

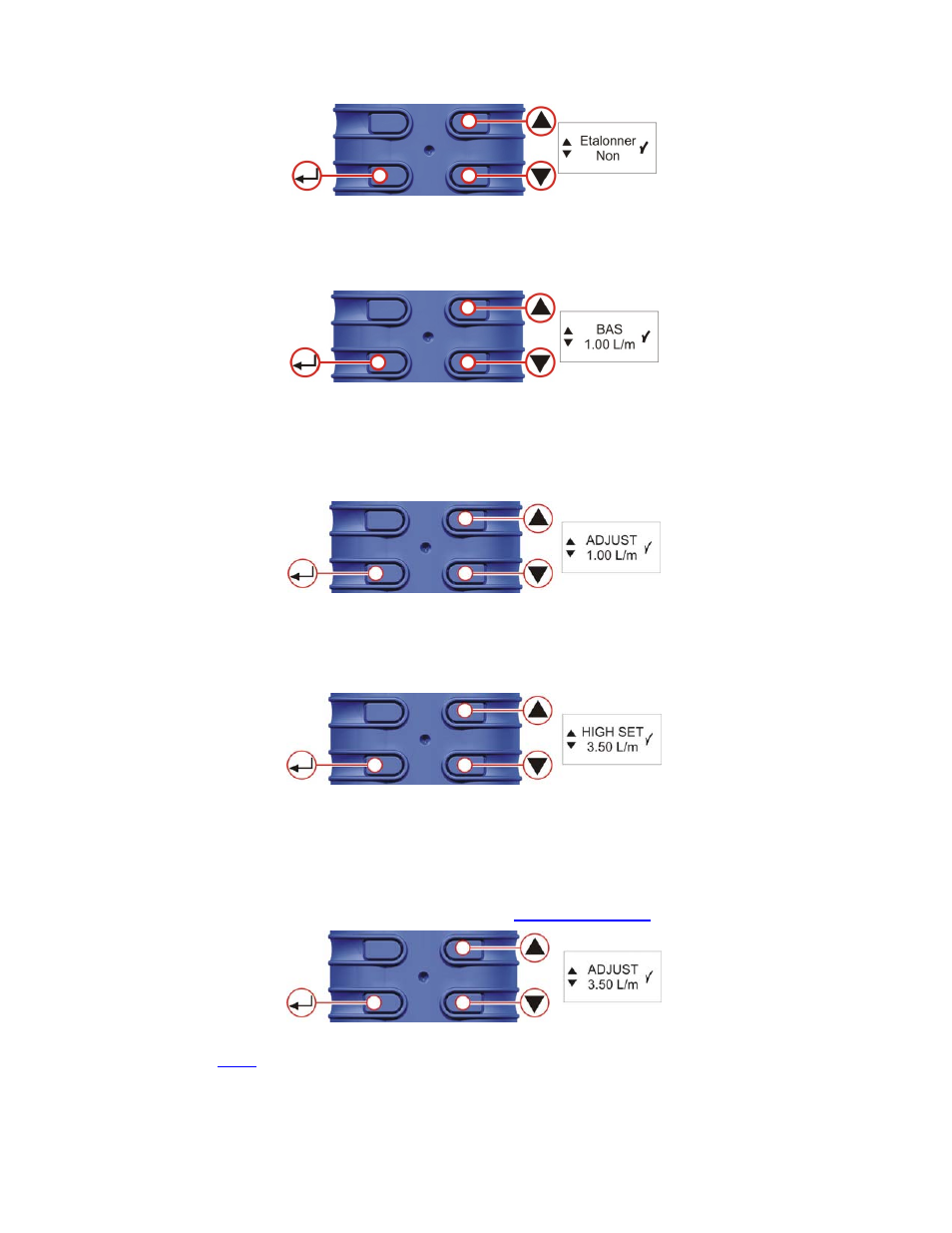

Figure 22 Écrans de calibrage
I. AJUSTEMENT DU POINT DE RÉGLAGE BAS (fig. 23)
Utilisez les flèches HAUT/BAS pour modifier le point de réglage bas en l/min. Appuyez sur
ENTRÉE pour continuer. La pompe démarre.
Figure 23 Écran de réglage bas
J. CALIBRAGE DU POINT DE RÉGLAGE BAS (fig. 24)
Vérifiez que la mesure du calibreur externe est égale à la valeur du point de réglage bas.
Utilisez les flèches HAUT/BAS pour régler le débit jusqu’à ce que les deux valeurs soient
égales. Appuyez sur ENTRÉE pour enregistrer le nouveau réglage et continuer.
Figure 24 Écran d’ajustement (réglage bas)
K. AJUSTEMENT DU POINT DE RÉGLAGE HAUT (fig. 25)
Utilisez les flèches HAUT/BAS pour modifier le point de réglage haut en l/min. Appuyez sur
ENTRÉE pour continuer.
Figure 25 Écran de réglage haut
L. CALIBRAGE DU POINT DE RÉGLAGE HAUT (fig. 26)
Vérifiez que la mesure du calibreur externe est égale à la valeur du point de réglage haut.
Utilisez les flèches HAUT/BAS pour régler le débit jusqu’à ce que les deux valeurs soient
égales. Appuyez sur ENTRÉE pour enregistrer le nouveau réglage et continuer.
La pompe s’arrête et l’unité reviendra par défaut au MENU PRINCIPAL .
Figure 26 Écran d’ajustement (réglage haut)
