SRP-F310/312

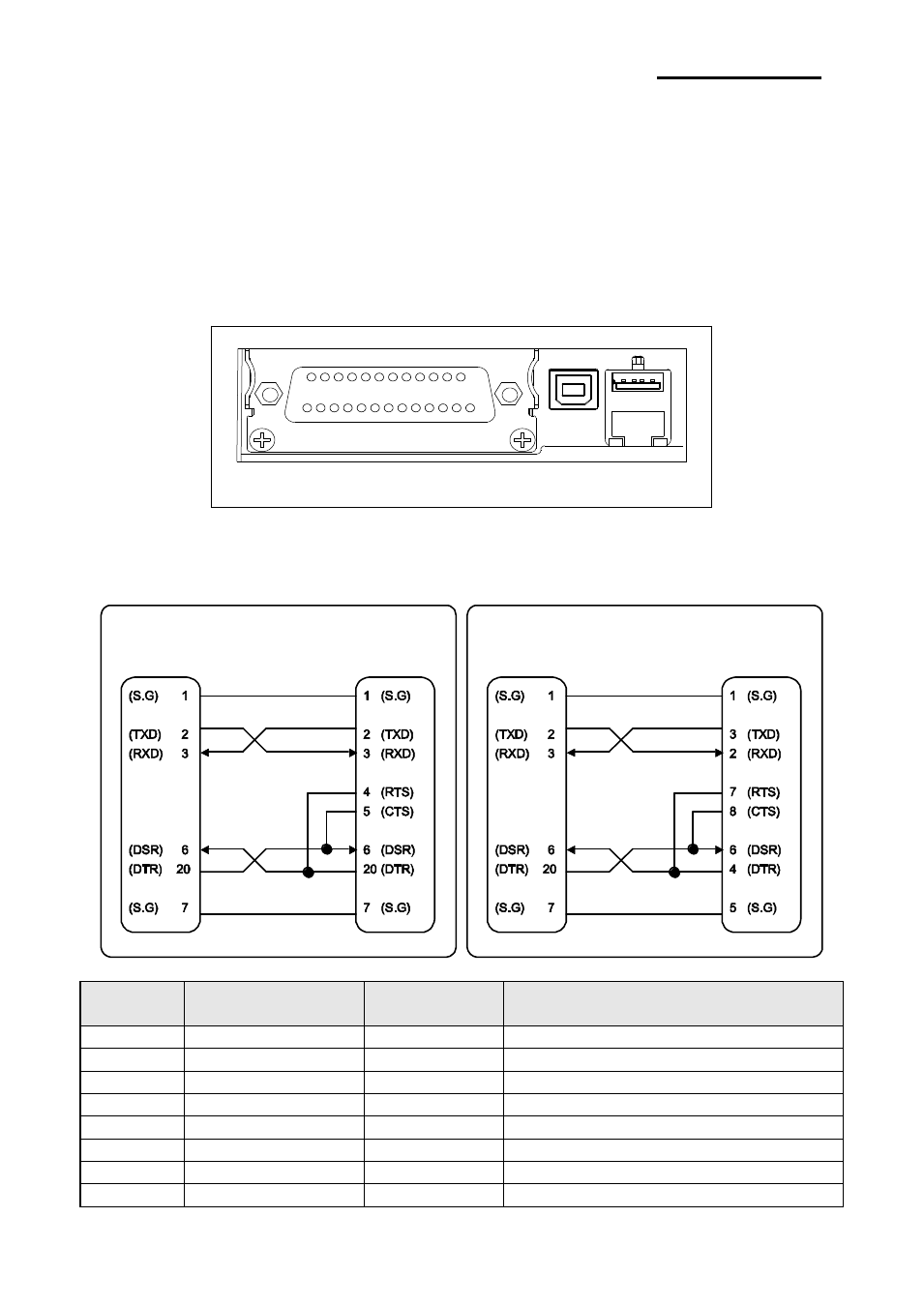

1-2 Connexion des câbles
Vous pouvez connecter jusqu'à trois câbles sur l'imprimante. Ils sont tous reliés à un
panneau de connecteurs à l'arrière de l'imprimante, comme indiqué ci-dessous :
※ Remarque
Avant de connecter un câble, assurez-vous que l'imprimante et l'hôte sont éteints.
1-2-1 Interface en série (RS-232C)
※ Lorsque le commutateur DIP est sur "ON" sur le tableau de l'interface
en série, DTR et RTS sont connectés l'un à l'autre.
N° de
broche
Nom du signal
Direction
Fonction
1
FG
-
Terre du bâti
2
TxD
Sortie
Transmission de données
3
RxD
Entrée
Réception de données
4
RTS
Sortie
Prêt à envoyer
5
CTS
Entrée
Prêt à émettre
6
DSR
Entrée
Poste de données prêt
7
SG
-
Terre de signalisation
20
DTR
Sortie
Terminal de données prêt
TYPE IFE-S
Connecteur
USB
Connecteur
ETHERNET
Connecteur d'interface
IMPRIMANTE
COTE (25P)
HOTE
COTE (25P)
IMPRIMANTE
COTE (25P)
HOTE
COTE (9P)
