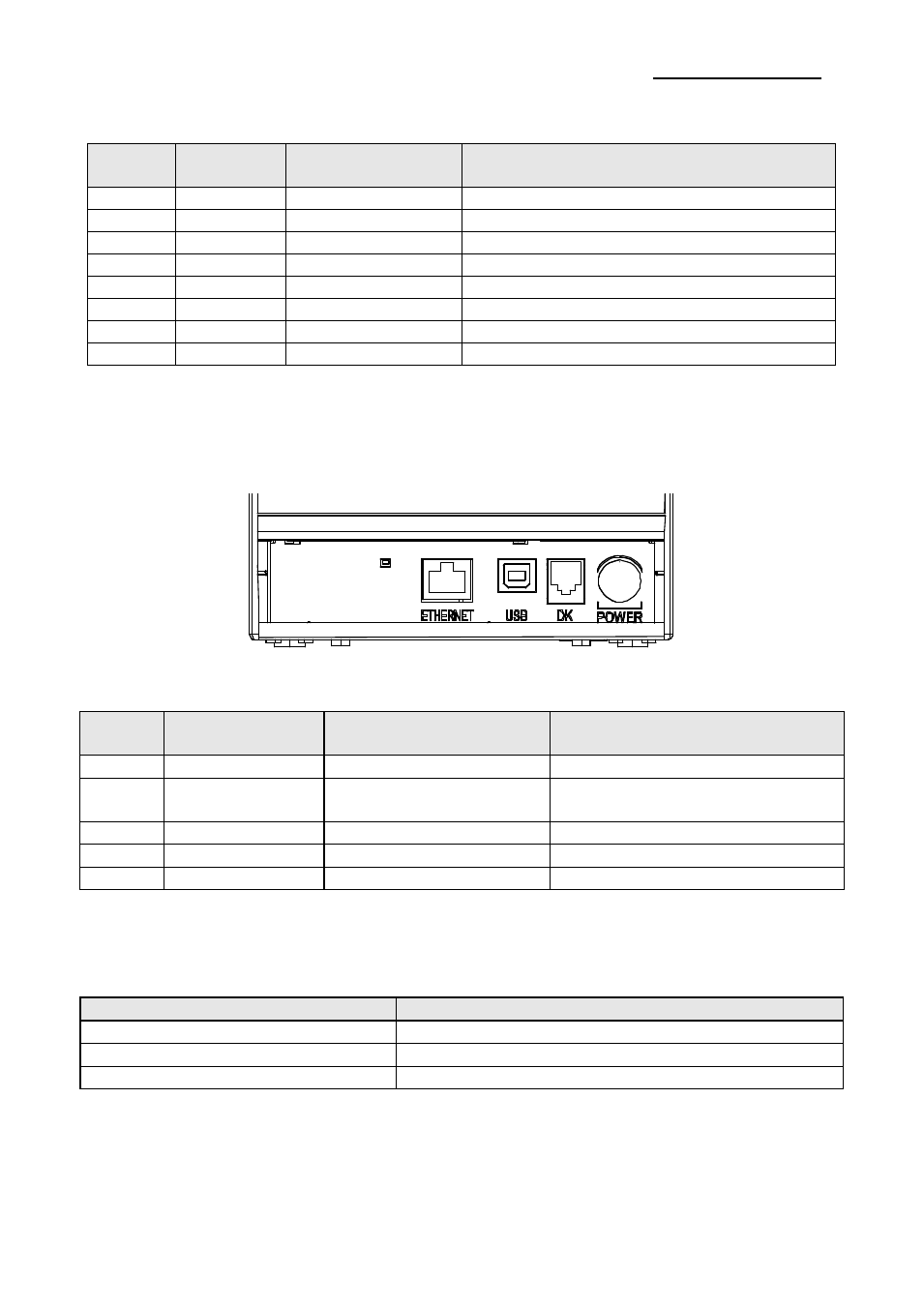

Rev. 1.03 - 10 -
SRP-350IIOBE
3) Descriptions des signaux de la communication Ethernet
Nbre de
broches Nom du
signal
Attribution
(Couleur)
Fonction
1 TD+ Blanc orange Transmission +
2 TD- Orange Transmission -
3 TCT Blanc Vert Réception +
4 NC Bleu
5 NC Blanc Bleu
6 RCT Vert Réception -
7 RD+ Blanc Marron
8 RD- Marron
* Pour plus d'informations, reportez-vous au mode d'emploi Ethernet, disponible sur le site
Internet de Bixolon.
1-2-2 Communication USB
Nbre de
broches
Nom du signal Attribution (Couleur) Fonction
Jupe Gaine Conducteur de drainage Terre cadre
1 VBUS Rouge
Alimentation de l'hôte :
5 V CC / 500 mA
2 D- Blanc Ligne de données différentielle
3 D+ Vert Ligne de données différentielle
4 TERRE Noir TERRE de la signalisation
1-2-3 Communication Bluetooth
1) Caractéristiques de la communication Bluetooth
Titre Description
Fréquence 2,402 ~ 2,480 GHz
Version 2.1 + EDR
Type module Classe 1
2) Connexion Bluetooth
L'imprimante peut être connectée aux périphériques ayant une connectivité Bluetooth.
(PDA, PC, Smartphone, tablettes, etc.)
* Reportez-vous au manuel Bluetooth pour plus d'informations sur sa connexion.
Connecteur
du tiroir-caisse
Connecteur
d'alimentation
Connecteur
USB
