SRP-350/352III

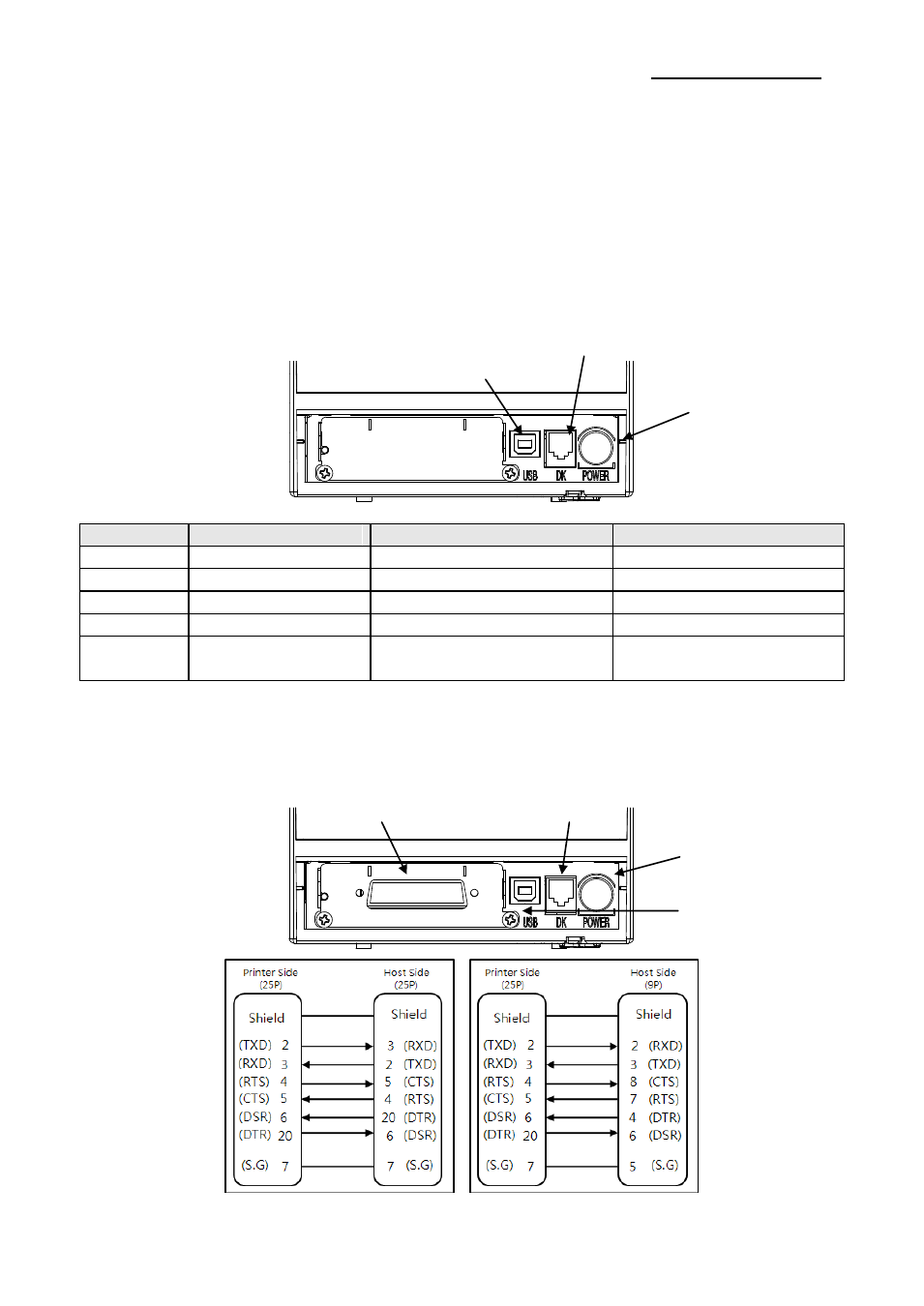

1-2 Connexion des câbles
Vous pouvez connecter l'imprimante hôte à l'imprimante à l'aide d'un câble d'interface pour
les caractéristiques de l'imprimante et de l'ordinateur hôte (POS / ECR). Vous devez
utiliser le tiroir-caisse pour les caractéristiques de l'imprimante.
※ Attention
Avant de connecter tout câble, assurez-vous que l'imprimante et que l'ordinateur hôte sont
éteints.
1-2-1 Câble USB
N°
Nom du signal
Désignation (Couleur)
Fonction
Jupe
Gaine
Câble de drainage
Terre cadre
1
VBUS
Rouge
Alimentation de l'hôte
2
D-
BLANC
Ligne des données (D-)
3
D+
VERT
Ligne des données (D+)
4
TERRE
NOIR
TERRE de la
signalisation
1-2-2 Câble en Série(RS-232C)
1-2-2-1 Interface simple
Connecteur du
tiroir-caisse 1
Câble
d'alimentation
Connecteur du
câble en série
Connecteur du tiroir-caisse 1
Câble
d'alimentation
Connecteur USB
Connecteur USB
