BIXOLON SRP-350 - Manuel (Page 9)

Rev. 1.09 - 9 -
SRP-350

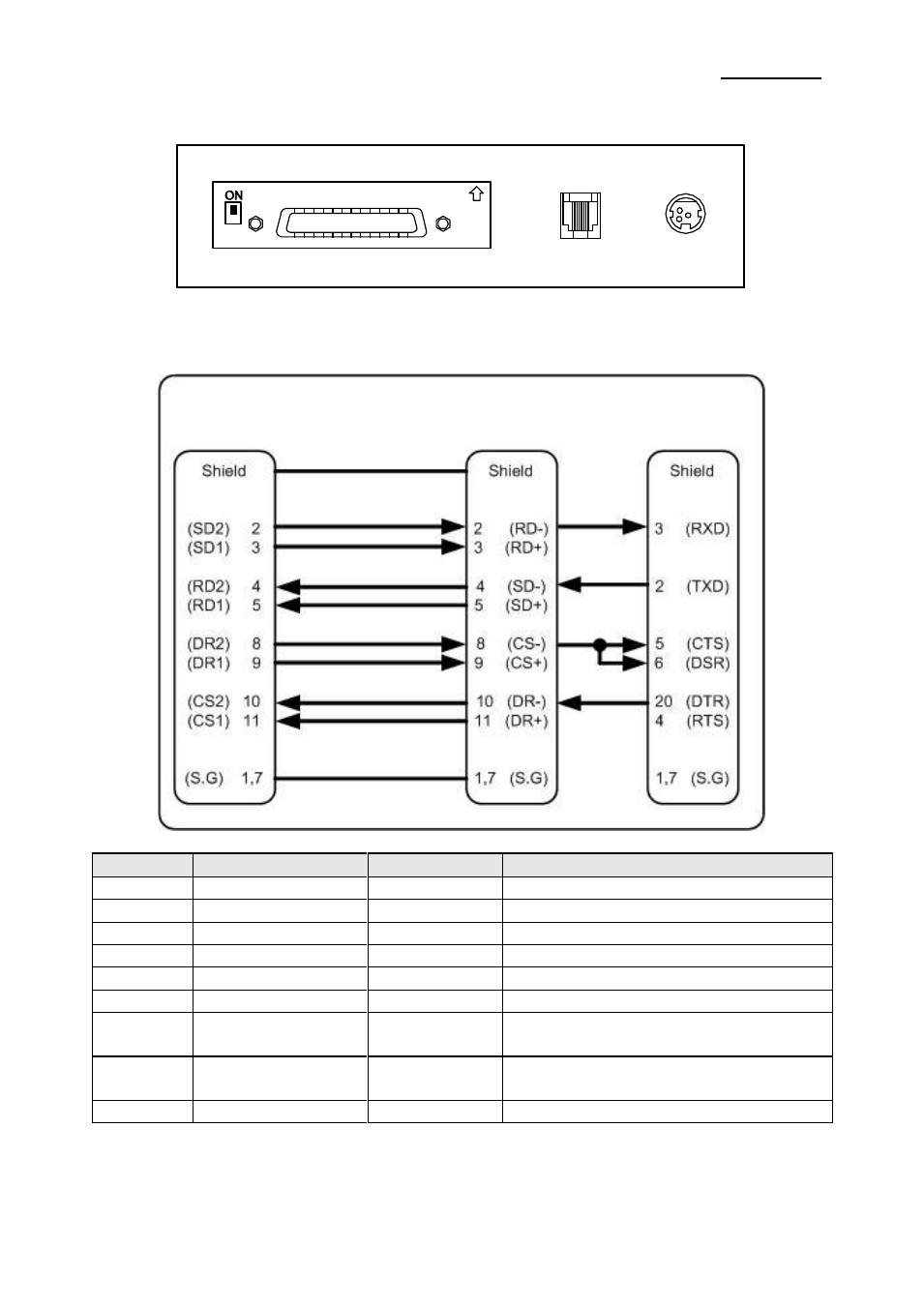

1-2-2 Interface série (RS-485)
※ Lorsque le dip switch de la carte interface en position "ON",
le signal DTR et RTS sont connectés ensemble.
Pin No. Signal Name Direction Function
1 FGND - Frame Ground
2 SD2 Output Send Data
3 SD1 Output
4 RD2 Input Receive Data
5 RD1 Input
7 SGND - Signal Ground
8
9 DR2
DR1
Output Same as DTR(RS-232)
10
11
CS2
CS1
Input Same as DSR(RS-232)
Shield FGND - Frame Ground
IFA-SF TYPE
Connecteur d’interface
coté
imprimante
coté unité
centrale
Connecteur du
dispositif d’ouverture
du tiroir-caisse Connecteur
du cordon
d’alimentation
