Rev. 1.05 - 9 -
SRP-330
Nbre de
broches Nom du
signal
Direction du
signal
Fonction
CORPS
TERRE
cadre
- Terre cadre
2 TXD Sortie Transmission de données
3 RXD Entrée Réception de données
6 DSR Entrée
Le signal indique si l'ordinateur hôte peut recevoir des
données. (Contrôle de débit H/W)
1) MARQUE (Logique 1) : L'hôte peut recevoir des données.
2) ESPACE (Logique 0) : L'hôte ne peut pas recevoir de
données.
3) L'imprimante transmet des données à l'hôte, après avoir
confirmé ce signal.
4) Lorsque le contrôle de débit XON/XOFF est sélectionné,
l'imprimante ne vérifie pas ce signal
7
TERRE de
signalisation
- TERRE du signalisation
20 DTR Sortie
Ce signal indique si l'imprimante est occupée. (Contrôle de
débit H/W)
1) MARQUE (Logique 1) : L'imprimante est occupée.
2) ESPACE (Logique 0) : L'imprimante n'est pas occupée.
3) L'hôte transmet des données à l'imprimante,
après avoir confirmé ce signal.
4) Lorsque le contrôle de débit XON/XOFF est sélectionné,
l'hôte ne vérifie pas ce signal.
Gaine
TERRE
cadre
- Terre cadre

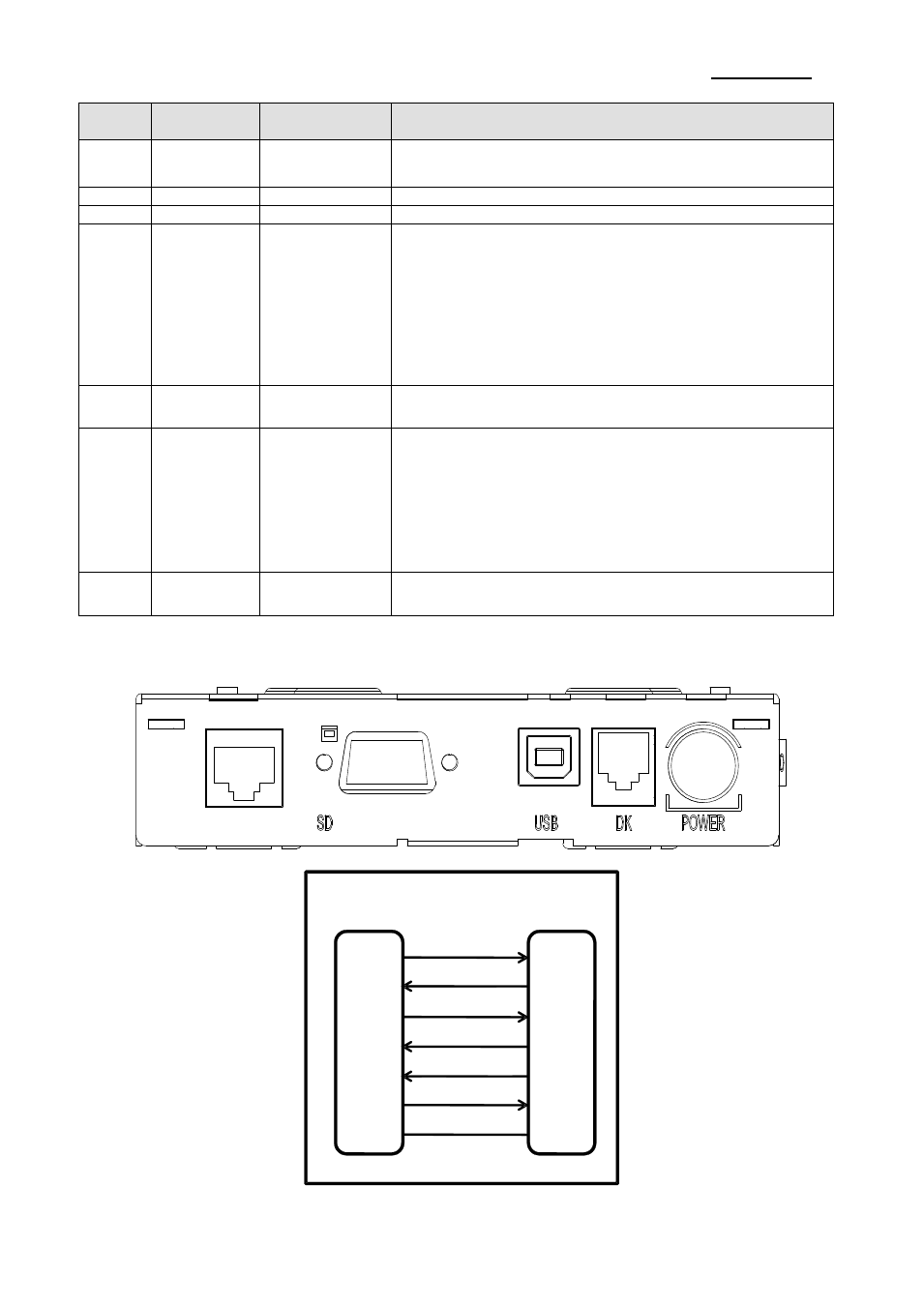

1-2-1-2 Interface en série double
(TXD) 2
(RXD) 3
(RTS) 8
(CTS) 7
(DSR) 4
(DTR) 6
(S.G) 5
HOST
SIDE(9P)
PRINTER
SIDE(9P)
3 (RXD)
2 (TXD)
8 (CTS)
7 (RTS)
4 (DTR)
6 (DSR)
5 (S.G)
