BIXOLON SRP-270 - Manuel (Page 11)

Rev. 1.07 - 11 -
SRP-270
2-2-1 Interface série (RS-232C)
※ Lorsque le dip switch de la carte interface en position "ON",
le signal DTR et RTS sont connectés ensemble.
Pin No. Signal name Direction Function
1 FG - Frame Ground
2 TxD Output Transmit Data
3 RxD Input Receive Data
4 RTS Output Ready To Send
5 CTS Input Clear To Send
6 DSR Input Data Set Ready
7 SG - Signal Ground
20 DTR Output Data Terminal Ready
Shield FG - Frame Ground

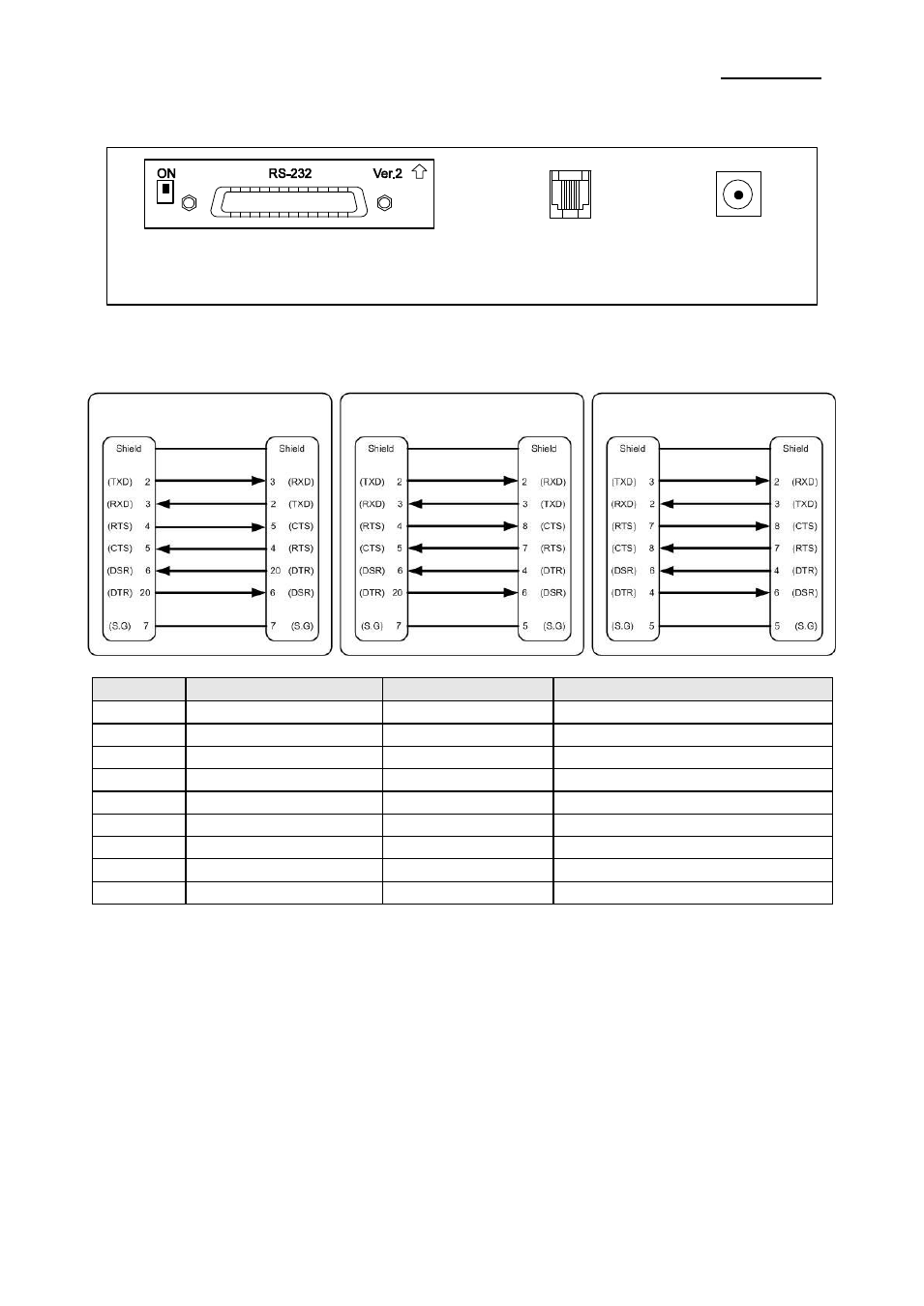

Connecteur d’interface
Connecteur du
dispositif d’ouverture
du tiroir-caisse
Connecteur
du cordon
d’alimentation
coté
imprimante (25P)
coté unité
centrale(25P)
coté
imprimante (25P)
coté unité
centrale (9P)
coté unité
centrale (9P)
coté
imprimante (9P)
