Rev. 1.02 - 9 -
BCD-1100
5. Fonction

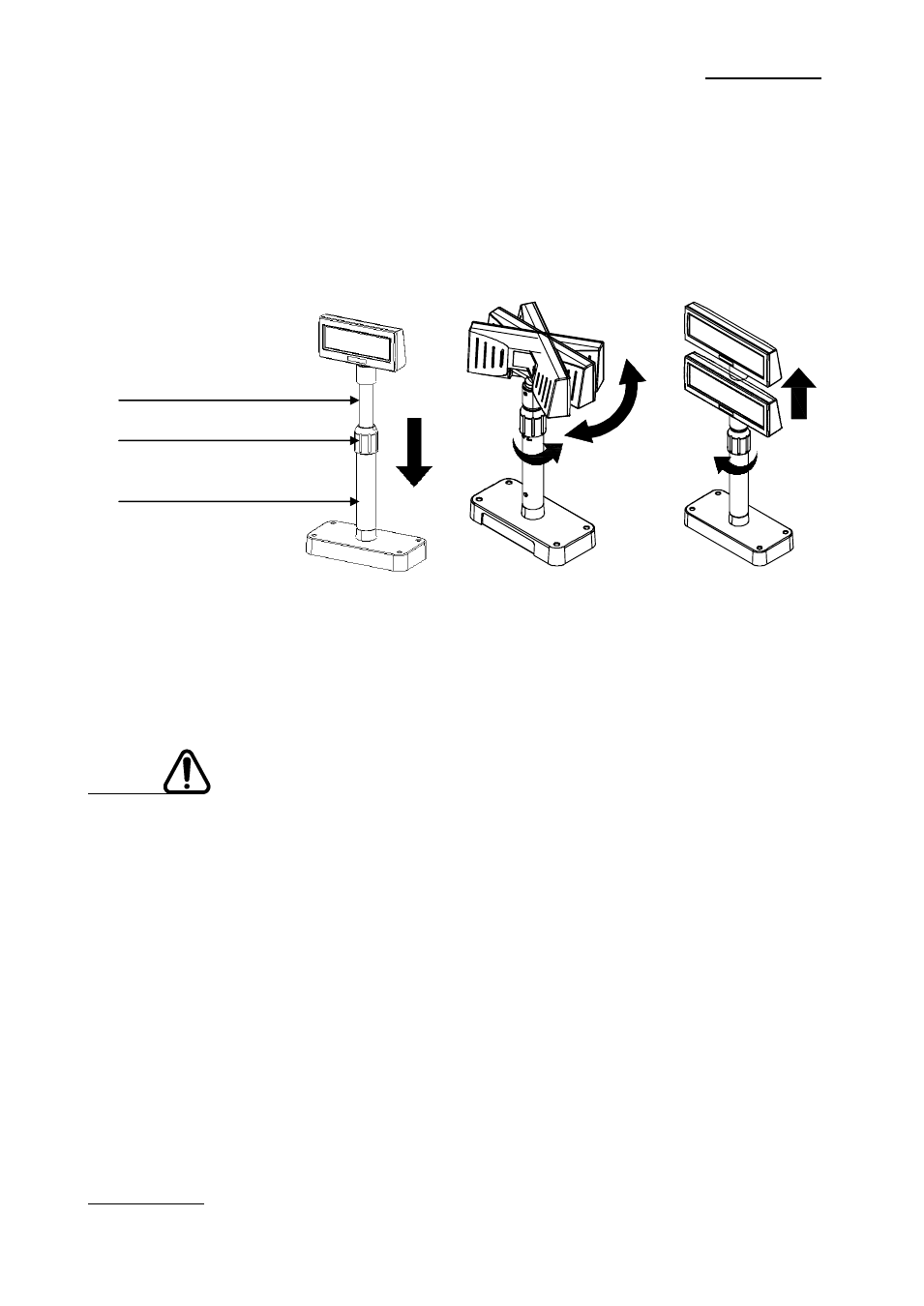

5-1 Fonction de rotation
Ce produit est conçu pour être tourné dans la direction souhaitée. Suivre les consignes ci-
dessous afin de vous assurer que ce produit est correctement utilisé ainsi qu’afin d’éviter
tout dommage. Après avoir monté le produit, suivre les étapes indiquées par les images
ci-
dessous afin d’orienter le dispositif d’affichage dans une position souhaitée.
(a) (b) (c)
(a)
Baisser l’unité d’affichage dans le sens de la flèche.
Tourner la vis de fixation afin de pouvoir baisser l’unité d’affichage.
(Se reporter aux marques OUVRIR/FERMER du produit)
(b) Tourner l’unité d’affichage dans l’angle souhaité.
※ Attention
Ne
pas
tourner
l’unité
d’affichage
plus d’un tour
complet.
(Prendre soin
que
l’unité
d’affichage
ne soit pas
constamment
tournée.)
(c) Une fois l’unité d’affichage positionnée dans la direction souhaitée, resserrer
doucement la vis de fixati
on. (Il est impossible de tourner l’unité, lorsdque
cette dernière est montée). Une fois l’unité d’affichage positionnée à la
hauteur souhaitée, resserrer doucement la vis de fixation.
Vis de fixation
Réglage de la tige
Tige
