Rev. 1.06
- 20 -
BCD-1000
6-2-3

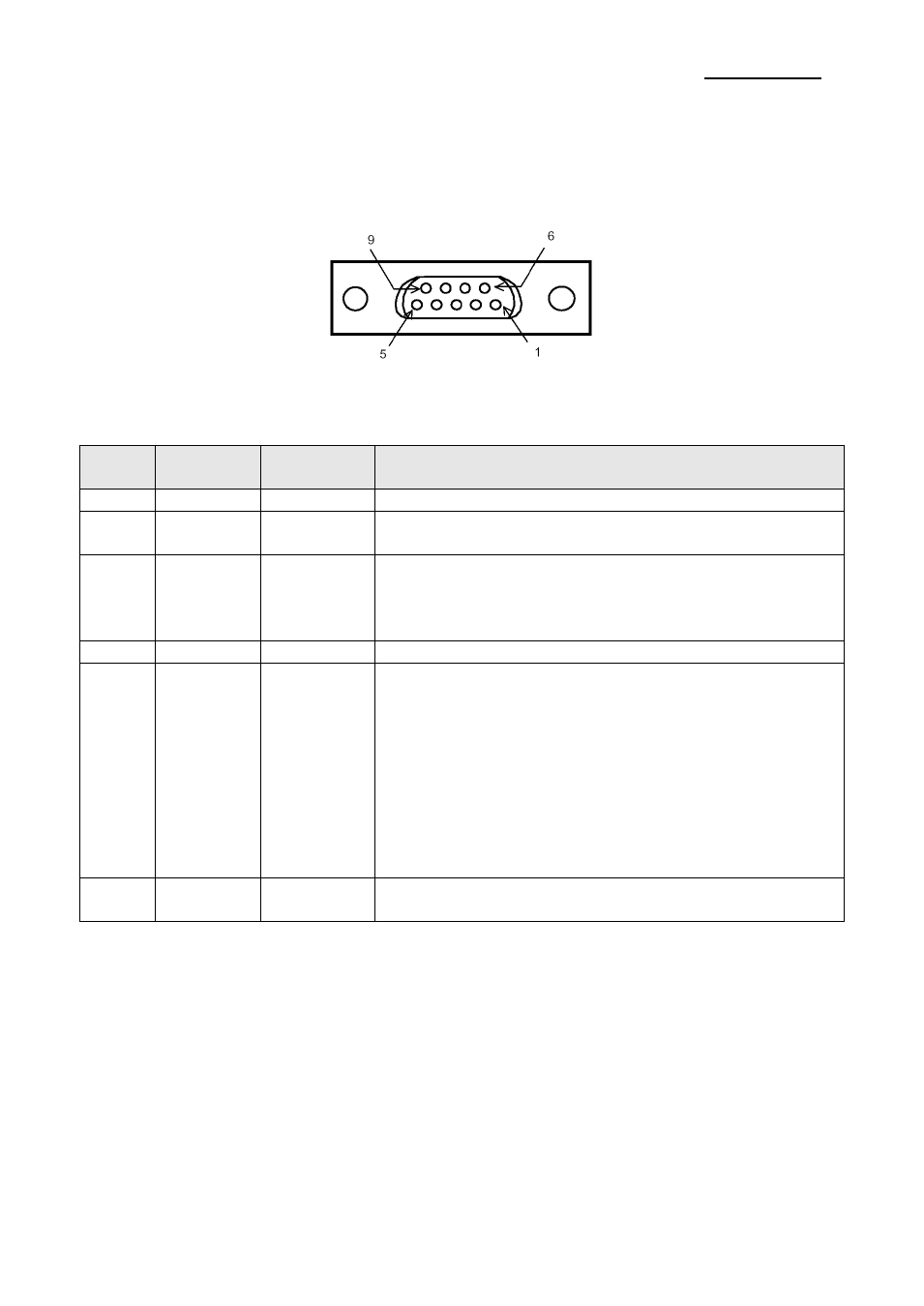

Connecteur d'interface de l’imprimante
Le socle en opti
on fournit le connecteur d'interface de l’imprimante.
(type mâle à 9 broches D-SUB)
6-2-4
Attribution du signal du connecteur d'interface de l’imprimante
N°
Broche
Nom du
signal
Direction
du signal
Fonction
2
RXD
Entrée
Reçoit les données de l’hôte (imprimante → hôte)
3
TXD
Sortie
transmet les données à l’imprimante (DM →
imprimante)
4
DTR
Sortie
Indique si l’hôte est prêt à recevoir les données.
[ESPACE] L’hôte est prêt à recevoir des données
[MARQUE] L’hôte n’est pas prêt à recevoir des
données
5
GND
-
Signal
6
DSR
Entrée
Elle indique si l’unité d’affichage est prête à recevoir
des données de l’imprimante.
[ESPACE] L’imprimante est prête à recevoir des
données. Lorsque l’imprimante se prépare
à recevoir des données, l’ESPACE est en
sortie.
[MARQUE] L’imprimante n’est pas prête à recevoir des
données. Même si l’imprimante se prépare
à recevoir des données, la MARQUE n’est
pas en sortie.
9
REINITIAL
ISATION
Sortie
Réinitialise le signal vers l’imprimante
(hôte
→ imprimante)
