CONNEXIONS
MODELES PASSIFS PS 4H et PS 4L
Les modèles passifs sont équipés de connecteur du type Speakon, avec 4 points de contacts,
repérés 1+, 1-, 2+, 2-. Sur nos modèles, seuls les contacts 1+ et 1- sont utilisés.
MODELES ACTIFS PS 4HA et PS 4LA

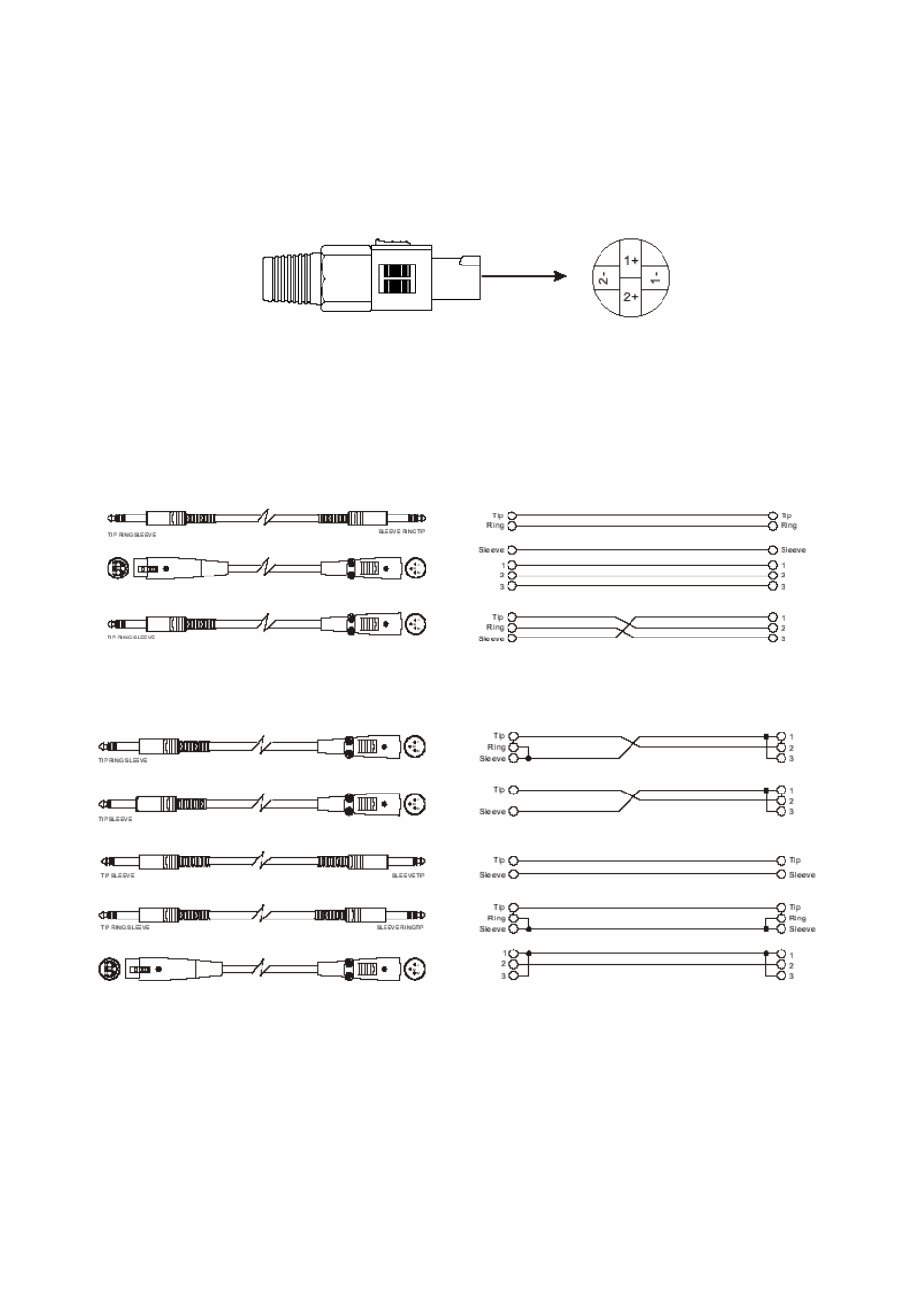

Généralement, le type de cordon utilisé pour la connexion d'enceintes amplifiées dépend de la
source. Les cas les plus fréquents sont indiqués dans les schémas ci-dessous.
LIAISONS SYMETRIQUES
LIAISONS ASYMETRIQUES
