Installation
1..................................................................................... *Câble de sortie audi
2..........................................................................................*Câble sortie VGA
3.....................................................................................................Câble VGA
4..................................................................................................*Câble HDMI
5....................................................................................Cordon d’alimentation
6....................................................................................................*Câble USB
7................................................................................................*Câble RS232
8.................................................................................... *Câble d’entrée audio
USB
VGA1-IN/YPbPr/
VIDEO
VGA-OUT
VGA2-IN/YPbPr
HDMI
AUDIO1-IN AUDIO-OUT
AUDIO2-IN
S-VIDEO
RS-232C
molex
MOLEX
1
2 3
sortie audio
sortie moniteur
4
5
7
8
6

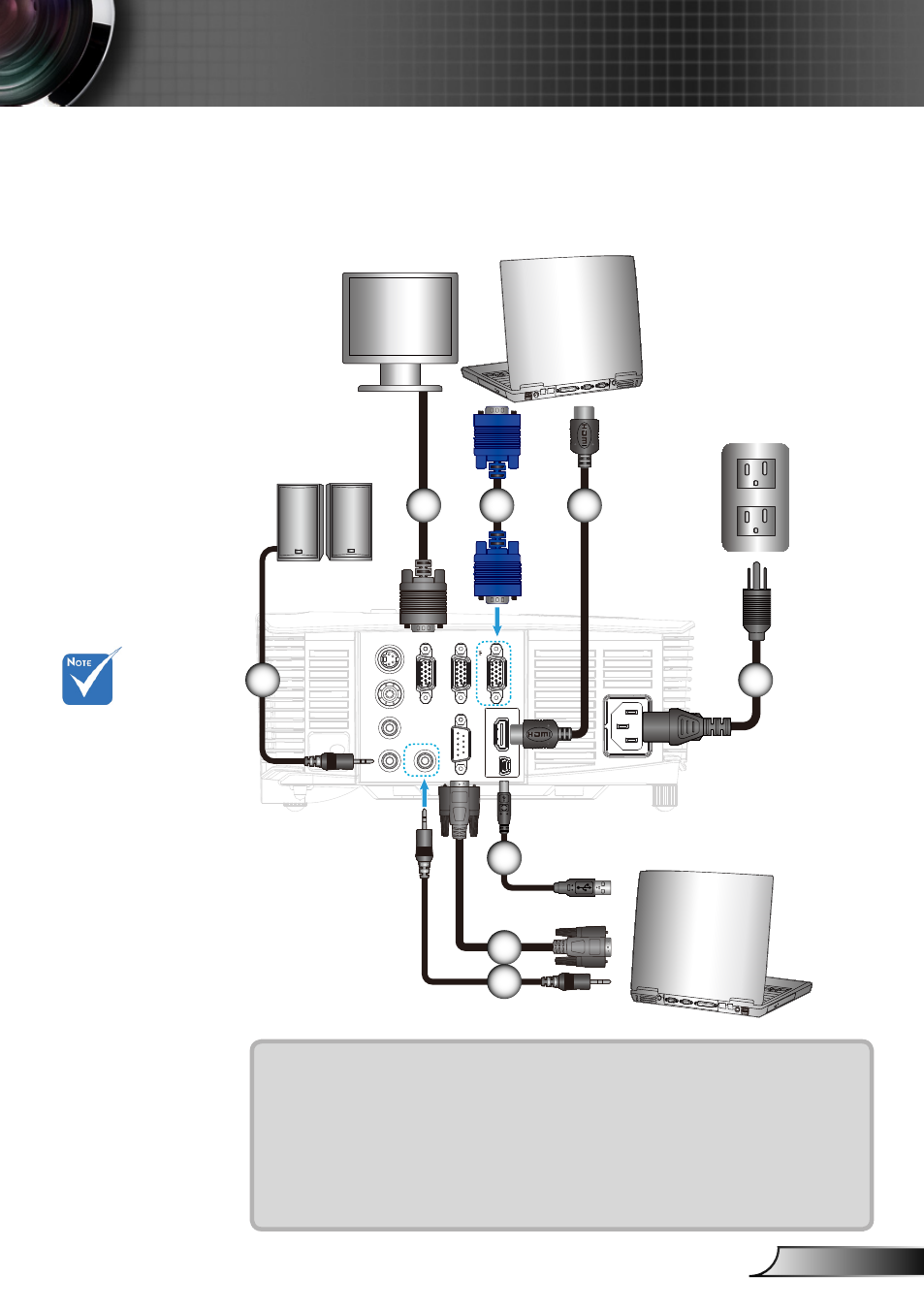

Connexion du projecteur
 En raison des
différences entre
les applications
pour chaque
pays, certaines
régions peuvent
avoir des acces-
soires différents.
 (*) Accessoire
optionnel
 L’interface
dépend des
spécifications du
modèle.
Connexion à l’ordinateur de bureau/
ordinateur portable
