F24
Amplificateur Intégré NAIT XS

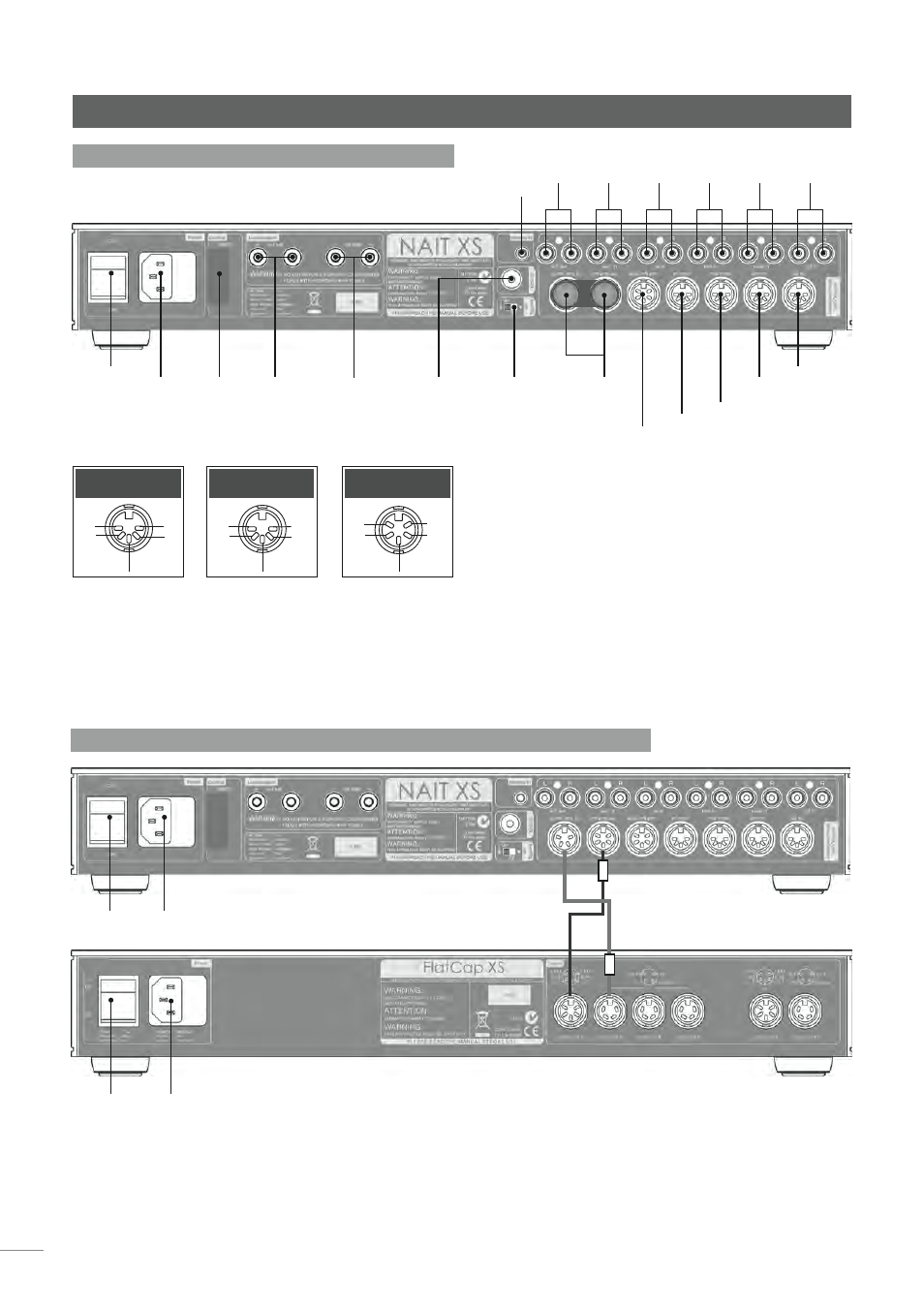

23.2 Facade arrière du Nait XS
terre signal
entrée aux 2 et alimentation
étage phono
interface
RS232
entrée télécommande
alimen-
tation
secteur et
fusible
enceinte
gauche
enceinte
droite
inter-
rupteur
M/A
entrée ampli.
puiss. et sortie
préampli. Prise
de raccorde-
ment en place
entrée-sortie av
entrée-sortie hdd
entrée
tuner
entrée
cd interrupteur
de dériva-
tion AV
sortie caisson de
graves
entrée
aux 1
entrée
av
entrée
hdd
entrée
tuner
entrée
cd
Note : L’interface RS 232/comms est une évolution
optionnelle. Elle peut être spécifiée au moment de la
commande ou installée ultérieurement. Pour de plus
amples informations, contactez votre revendeur ou Naim
Audio directement.
Note : La prise de raccordement ne doit être retirée
que dans le cas d’utilisation d’une alimentation externe
d’évolution ou d’un préamplificateur alternatif associé à
l’étage amplificateur de puissance du Nait XS, ou d’un
amplificateur de puissance alternatif associé à l’étage
préamplificateur du Nait XS. Dans tous les autres cas, la
prise doit rester en place.
v1
nég
nc
nc v2
Entrées cd et
tuner
v1
nég
v1
sortie
v2
sortie
v2
Entrées/sorties
hdd et av
pos
nég
pos
v11 v2
Entrée aux 2
Note : Le NAC 152 XS utilise plusieurs technologies afin de
réduire les effets microphoniques. Une certaine mobilité
du circuit imprimé et des prises est normale lors du
raccordement et du déraccordement des câbles.
alimentation secteur
et fusible
inter-
rupteur
M/A
23.3 Nait XS raccordé à l’alimentation Flatcap
Note : Le Nait XS doit rester connecté
au secteur quelque soit la configuration
choisie.
alimentation secteur
et fusible
inter-
rupteur
M/A
