FR10
14.1 Généralités à propos des connexions
Les connexions négatives de sortie et d’entrée sont toutes
communes. La terre du secteur doit toujours être raccordée
quels que soient les autres équipements utilisés. Elle met
seulement à la terre le boîtier et l’écran électrostatique à
l’intérieur du transformateur, et n’est pas connectée au négatif
du signal. Pour éviter les boucles de ronflement, le négatif du
signal du système dans son ensemble doit être raccordé à la
terre du secteur (masse) en un seul endroit.
14.2 Notes sur la protection thermique
Si le boîtier externe de l’amplificateur atteint 70°C dû à une
utilisation prolongée à régime élevé, l’alimentation secteur
sera interrompue et le logo illuminé s’éteindra jusqu’à ce que
l’amplificateur soit refroidi. Cela peut prendre jusqu’à trente
minutes.
14 Installation et fonctionnement du NAP 155 XS
Le NAP 155 XS doit être installé sur un support conçu à cet effet et dans son emplacement
final avant la connexion des câbles et la mise sous tension. Mettez sous tension les
composants source et préamplificateur, avec leur volume baissé, avant d’allumer le NAP 155
XS. L’interrupteur M/A du NAP 155 XS est situé sur le panneau arrière.
Le NAP 155 XS peut alimenter un préamplificateur Naim Audio approprié. La sortie
alimentation est conduite par la prise d’entrée DIN.
LE DÉCLENCHEMENT DE LA PROTECTION THERMIQUE DE
L’AMPLIFICATEUR INDIQUE UNE UTILISATION PROLONGÉE
À UN NIVEAU DE VOLUME TROP ÉLEVÉ. LES ENCEINTES
RISQUENT D’ÊTRE ENDOMMAGÉES SI C’EST LE CAS. IL
FAUT DIMINUER LE VOLUME.
14.3 Câble et connecteurs d’enceintes
Seul le câble d’enceinte Naim Audio doit être utilisé pour
connecter une enceinte à la sortie du NAP 155 XS. Des
connecteurs d’enceinte spécifiques Naim Audio sont fournis
pour assurer la connexion, et afin de respecter les normes
réglementaires européennes de sécurité, il est impératif de les
utiliser.
L’UTILISATION DE CÂBLE « HAUTE DÉFINITION » OU TOUT
AUTRE CÂBLE SPÉCIAL POUR CONNECTER LES ENCEINTES
PEUT LES ENDOMMAGER.
Assurez-vous, lorsque vous connectez les enceintes, qu’elles
sont bien « en phase », c’est-à-dire que l’orientation des
branchements positifs et négatifs aux deux extrémités enceinte
et amplificateur du câble est la même pour les deux canaux.
entrée secteur et
fusible
entrée de signal canal
1 (G) et canal 2 (D) et
alimentation préampli.
c2 c1
24V
0.25A
Prise d’entrée/
alim. préampli
nég
interrupteur
M/A
NAP 155 XS
15 Connexions du NAP 155 XS

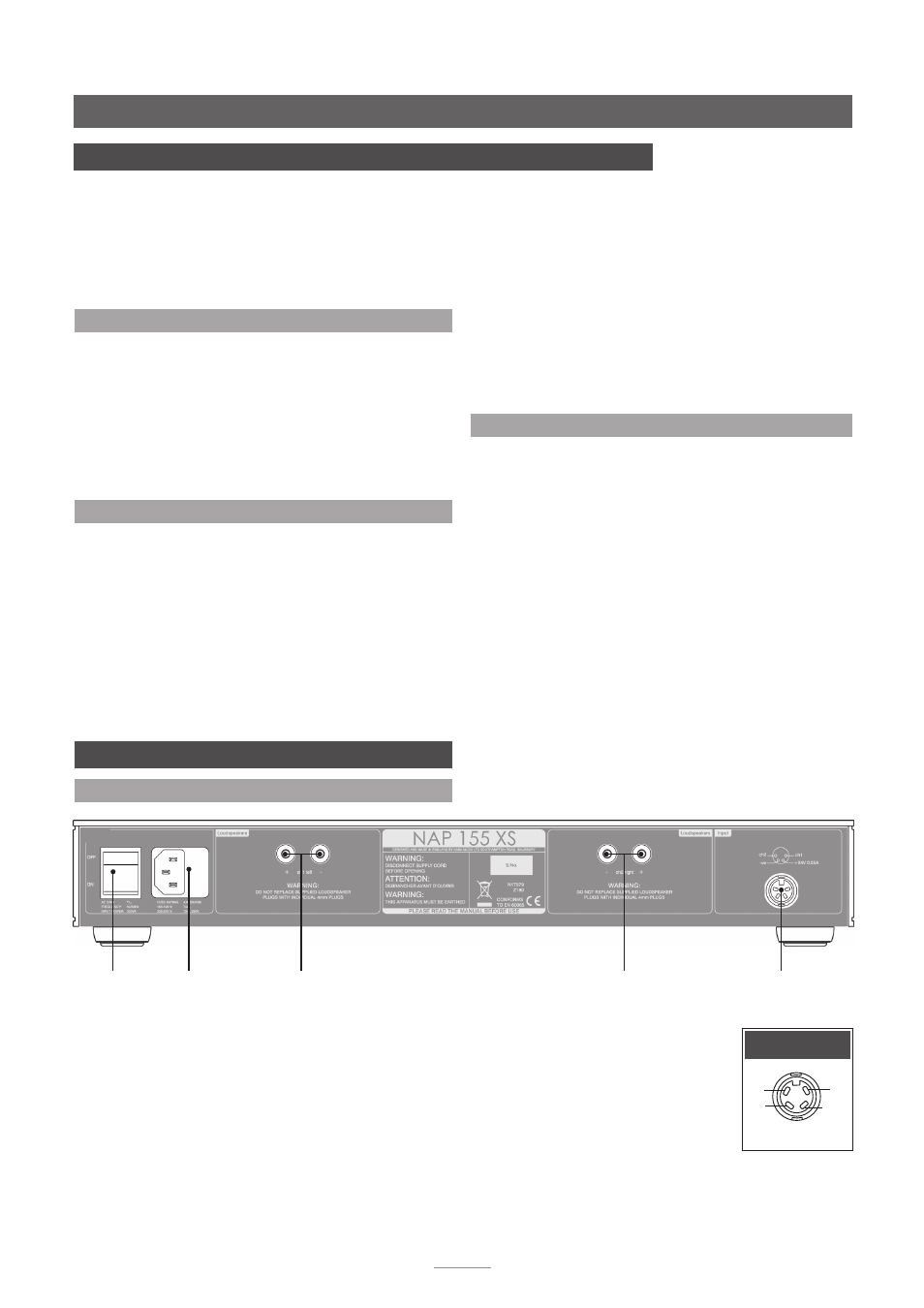

15.1 Arrière du NAP 155 XS
enceinte gauche enceinte droite
Note : Le NAP 155 XS fait appel à des technologies variées pour
réduire les effets microphoniques. Par conséquent, un certain
mouvement des prises lors de la connexion et de la déconnexion
des câbles est normal.
