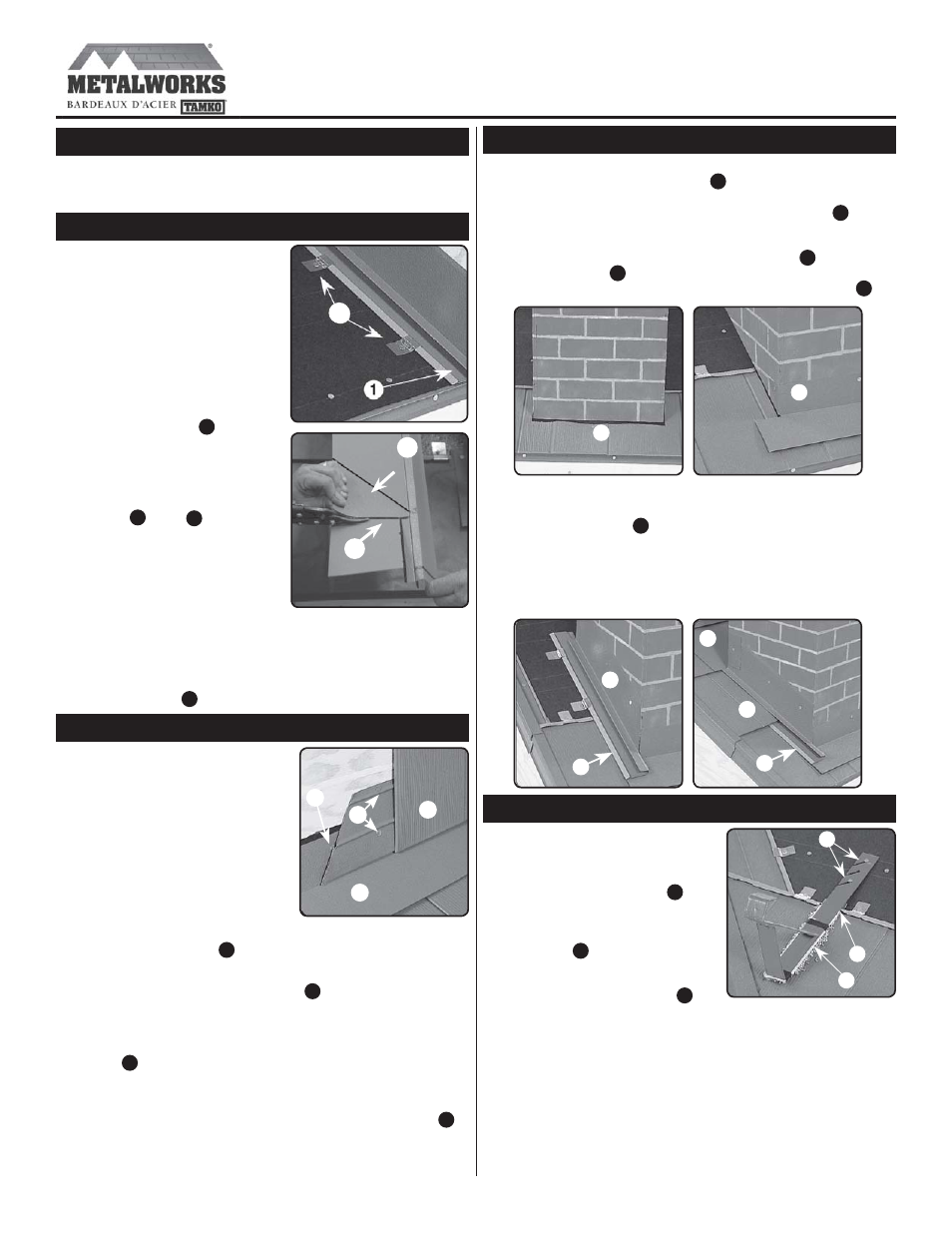

TAMKO MetalWorks - Manuel (Page 4)

Guide d’installation — bardeaux d’acier
Détail du mur d’amont (suite)
• Le solin du mur d’amont doit être fixé contre celui-ci au moyen de
clous ou de vis, à 18 po c. à c. Installez le solin du mur d’amont sous le
revêtement mural ou les solins existants.
Détail du solin de mur latéral
• Installez le solin de mur latéral
METALWORKS sous le revêtement
mural (parement, stucco) ou le solin
existant, partout où cela est faisable.
• Si cela se révèle nécessaire, coupez
une entaille dans le mur, de manière
à recouvrir le solin de mur latéral
d’un contre-solin, de façon adéquate.
• Assurez-vous que le solin de mur
latéral chevauche le dessus du rang
de bardeaux juste sous la lucarne,
ou sur le dessus de la bande de
départ au débord de toit.
• Pour joindre le solin de mur latéral,
taillez le solin inférieur et glissez-les
ensemble en prévoyant un
chevauchement de 2 po.
• À une lucarne, le solin de mur latéral
sera coupé et serti en dessous,
selon un angle lui permettant d’être
affleurant avec la paroi avant de la
lucarne.
• Le bas de la partie bloquante au solin
de mur latéral, qui est apparent en haut
du bardeau, doit être coupé et rabattu
en dessous.
• Appliquez du scellant supplémentaire à la jonction mur d’amont-mur latéral,
avant de fixer le solin de mur latéral.
• Fixez le solin de mur latéral au mur de la lucarne, à 18 po c. à c.
• Installez le solin de mur latéral au platelage de la toiture avec des brides de
fixation à 24 po c. à c. Installez les autres bardeaux autour de la lucarne.
Page 4
Détail des transitions de pente
Détail de cheminée/lanterneau
• Coupez le dernier rang de bardeaux sous la cheminée ou le lanterneau,
le plus près possible de celle-ci (celui-ci).
• Installez le solin de mur d’amont au bas de la cheminée/du lanterneau
au moyen de garnitures métalliques en rouleau METALWORKS. (Voir
la section Détail du mur d’amont.)
• Installez le solin de mur latéral aux côtés et prolongez jusque sur le
dernier rang de bardeaux sous la cheminée/le lanterneau et sur le
solin de mur d’amont. (Voir la section Détail du solin de mur latéral.)
• Finissez la pose des bardeaux autour de la cheminée/du lanterneau.
• Coupez et rabattez en arrière la lèvre supérieure de blocage du (des)
bardeau(x), directement au-dessus de la cheminée/du lanterneau, et
installez un solin de godet à l’aide de garnitures métalliques en
rouleau METALWORKS de manière à ce que le prochain rang de
bardeaux chevauchera le solin.
• Recouvrez d’un contre-solin, et appliquez du scellant au besoin.
• Les grosses cheminées des toits à forte pente peuvent nécessiter
l’installation d’un dos d’âne ou rejéteau en pignon.
Supports de fixation rapide
• Placez un rembourrage ou matelassage
de protection (tapis, isolant en mousse,
etc.) sous le support de fixation rapide
afin de prévenir tout dommage au
bardeau sur lequel il reposera.
• Coupez et rabattez en arrière la lèvre de
blocage supérieure du bardeau pour
permettre l’insertion du support de
fixation rapide.
• Placez le support de fixation rapide sur
le bardeau, et clouez via la fente dans
le support, au-dessus du bardeau.
• Encochez et ouvrez la lèvre de blocage inférieure du bardeau directement
au-dessus du support de fixation rapide, et installez le bardeau par-
dessus le support.
• Après avoir enlevé le support de fixation rapide, rabattez en place la
section ouverte de la lèvre de blocage inférieure, et appliquez du scellant.
3
2
Ligne de
coupe
Ligne de sertis-
sage
• Pour les transitions de pente, il faut
choisir des matériaux spécialisés
METALWORKS tels que les garnitures
métalliques en rouleau ou les solins
de départ.
Ne vous contentez pas d’utiliser des
bardeaux pliés.
• Installez une sous-couche de métal-
tuile TW ou une sous-couche TW
sur le dessus du dernier rang de
bardeaux, sous les solins de transition.
• Complétez ainsi la partie inférieure de
la toiture, et installez les solins de
transition au moyen de garniture métallique en rouleau METALWORKS sur
le dernier rang de bardeaux.
Pliez les garnitures métalliques en rouleau comme pour le formage des
solins de mur d’amont, et fixez-les au-dessus de la région de transition,
au moyen de clous ou de vis, à 18 po c. à c. Le solin doit chevaucher
le dernier rang de bardeaux d’au moins 3 1/2 po. Également, faites
chevaucher la sous-couche sur la partie supérieure du solin de transition
(non montré).
• Installez le solin de départ METALWORKS par-dessus le solin de transition.
Pliez la rive du solin de départ pour qu’elle repose à plat et crée
l’enclenchement de blocage requis pour le prochain rang de bardeaux.
Fixez le solin de départ à 18 po c. à c., en deux (2) rangées en quinconce.
• Le premier rang de bardeaux au-dessus de la transition s’enclenche avec
la nouvelle bande de départ installée par-dessus le solin de transition.
• Dans le cas d’une transition de toit à comble brisé (comble à mansarde),
installez le solin de départ METALWORKS au point de transition. Voir la
section Solin de départ/de débord de toit, à la p. 2.
