Page 15
Enrouler la ligne sur la bobine en la tournant vers la
gauche. Ne pas enrouler une longueur de ligne
excessive.
REMARQUE : Une fois la ligne enroulée, elle doit se
trouver à au moins 152 mm (6 po) du bord extérieur
de la bobine.
Bloquer la ligne provisoirement en l’engageant dans
l’une des languettes encochées de la bobine.
Répéter l’opération dans la partie filetée inférieure de
la bobine et bloquer la ligne dans la languette encochée
du côté opposé.
Passer les lignes dans les oeillets de la tête de coupe.
Installer la bobine sur l’arbre moteur.
REMARQUE : Il peut être nécessaire de tourner
légèrement la bobine pour pouvoir l’installer.
REMARQUE : Si la ligne s’emmêle ou se brise au
niveau des oeillets, retirer la bobine, réinsérer la ligne
dans les oeillets et remettre la bobine en place.
Retirer la ligne des languettes encochées en la tirant
d’un coup sec, tout en appuyant sur la bobine.
Appuyer sur la bobine pour exposer les filetages de
l’arbre moteur.
Placer le capuchon de retenue dans le filetage intérieur
de l’arbre moteur.
Assujettir le capuchon de retenue en le tournant vers la
droite.
AVERTISSEMENT :
S’il n’est pas correctement installé, le capuchon de
retenue risque d’être éjecté du taille-bordures. Un
capuchon ou une bobine éjectée peut infliger des
blessures.
REMPLACEMENT DE LA BOBINE
Voir la figure 14.
La fonction d’avance peut causer l’usure de la bobine
après un certain temps d’utilisation normale. Des bobines
de rechange sont en vente chez tous les détaillants.
Relâcher la gâchette.
Débrancher le taille-bordures.
AVERTISSEMENT :
S’assurer que la tête de coupe a cessé de tourner. Le
contact avec la tête de coupe en rotation peut causer
des blessures.
Retirer le capuchon de retenue en le tournant vers la
gauche.
Retirer la bobine vide.

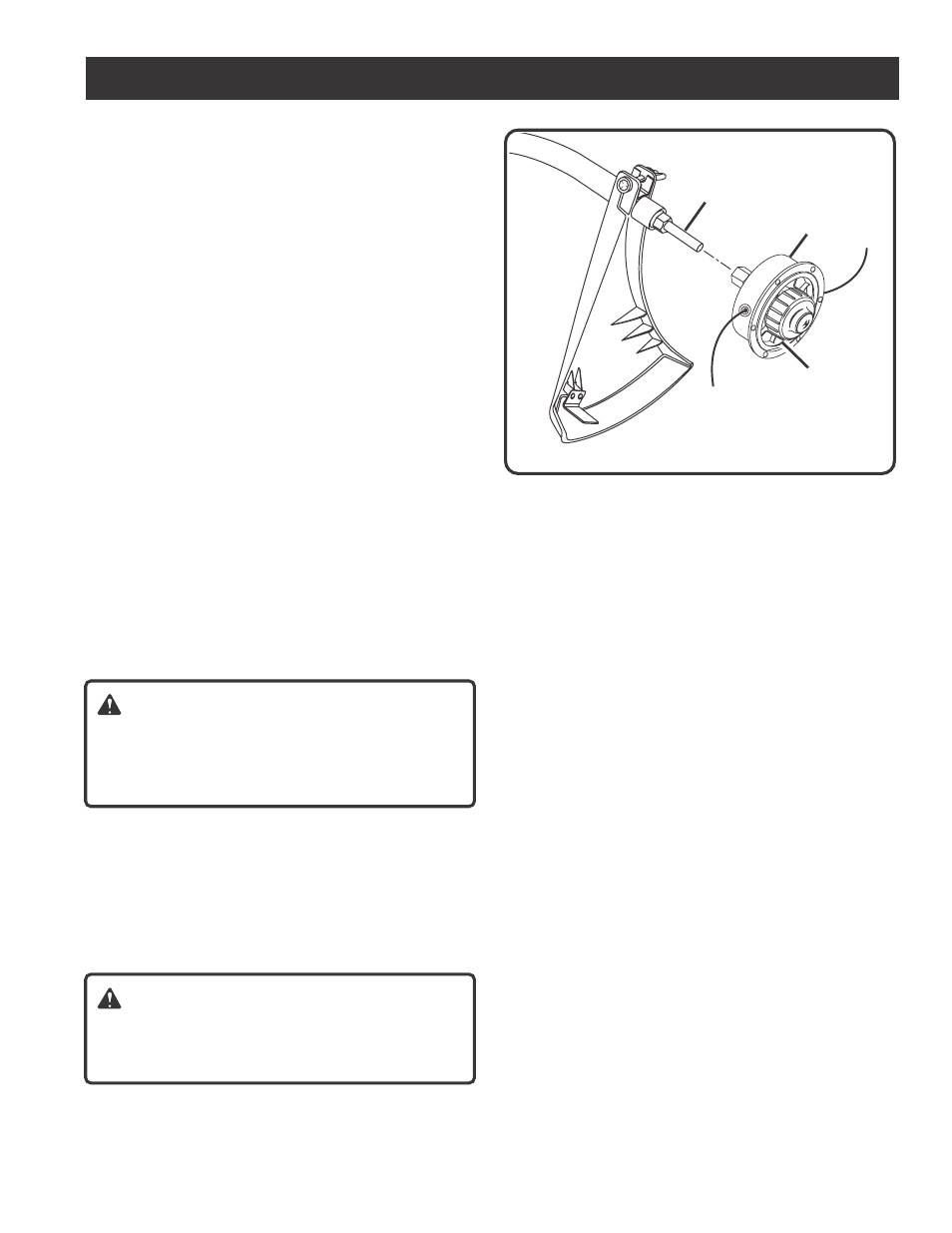

Fig. 14
Nettoyer soigneusement la tête de coupe. S’assurer
qu’aucune pièces de la tête de coupe n’est usée ou
endommagée.
Tenir la bobine avec les languettes vers le haut.
REMARQUE : Sur les bobines neuves, les extrémités
de ligne sont bloquées dans les languettes encochées.
Retirer la ligne des encoches, en dérouler environ
15 cm (6 po) et la bloquer de nouveau dans les
encoches.
Passer les lignes de la nouvelle bobine dans les
oeillets de la tête de coupe.
Installer la bobine sur l’arbre moteur.
REMARQUE : Il peut être nécessaire de tourner
légèrement la bobine pour pouvoir l’installer.
REMARQUE : Si la ligne s’emmêle ou se brise au
niveau des oeillets, retirer la bobine, réinsérer la ligne
dans les oeillets et remettre la bobine en place.
Retirer la ligne des languettes encochées en la tirant
d’un coup sec, tout en appuyant sur la bobine.
Appuyer sur la bobine pour exposer l’arbre moteur.
Placer le capuchon de retenue sur l’arbre moteur.
Assujettir le capuchon de retenue en le tournant vers
la droite.
TÊTE DE
COUPE
BOBINE
ARBRE
MOTEUR
ENTRETIEN
