AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les répa-
rations. L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Toujours porter des lunettes de sécurité munies d’écrans
latéraux lors de l’utilisation d’outils. Si une opération
dégage de la poussière, porter également un masque
anti-poussière.
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou entretenir l’équipement,
couper le moteur, attendre que toutes les pièces en
mouvement s’arrêtent, déconnecter le fil de la bougie
et l’écarter de la bougie. Le non-respect de ces instruc-
tions peut entraîner des blessures graves ou des dégâts
matériels.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner des
blessures graves.
Les réglages et réparations décrits ci-dessous peuvent bien
souvent être effectués par l’utilisateur. Les autres réparations
doivent être confiées à un centre de réparations agréé.
REMPLACEMENT DE LA BOBINE
AVANCE DE LA LIGNE DE COUPE À CHOC EZ WIND™
NOUVELLE BOBINE PRÉ-ENROULÉE
Voir les figures 23 - 24.
Si seule la ligne est remplacée, voir
Remplacement de la
ligne, plus loin dans ce manuel.
Diamètre ligne :
CS30 — 2,0 mm (.080 po)
SS30 — 2,4 mm (.095 po)
BC30 — 2,4 mm (.095 po)
Pour une efficacité maximum, utiliser exclusivement une
ligne d’origine.
ENTRETIEN
 Arrêter le moteur et débrancher le fil de la bougie. Maintenir
la tête de coupe et tourner la retenue de bobine vers la
droite retirer.
 Retirer la bobine vide de la tête de coupe. Laisser le res-
sort fixé sur la bobine.
 S’assurer que les deux lignes sont engagées dans les
deux fentes diamétralement opposées. Veiller à ce que
les deux lignes soient sortie d’au moins 152 mm (6 po)
au-delà de chaque fente.
 Aligner les encoch(es) sur le tiroir cylindrique à celles sur
le montant de la chaîne. Pousser vers le bas et retourner
le tiroir cylindrique vers la direction nécessaire pour aligner
les encoch(es).
 S’assurer que la tête de coupe et la retenue de bobine
sont engagées sur l’arbre moteur. Tourner la retenue de
bobine vers la gauche pour fixer.
 Glisser les deux chaînes dans les oeillets et tirer vers
l’extérieur pour tourner le tiroir cylindrique dans la posi-
tion de coupe.
 Appuyer sur la retenue de bobine tout en tirant sur la ou
les ligne(s) pour les avancer manuellement et vérifier le
montage de la tête de coupe.
RETENUE
DE BOBINE

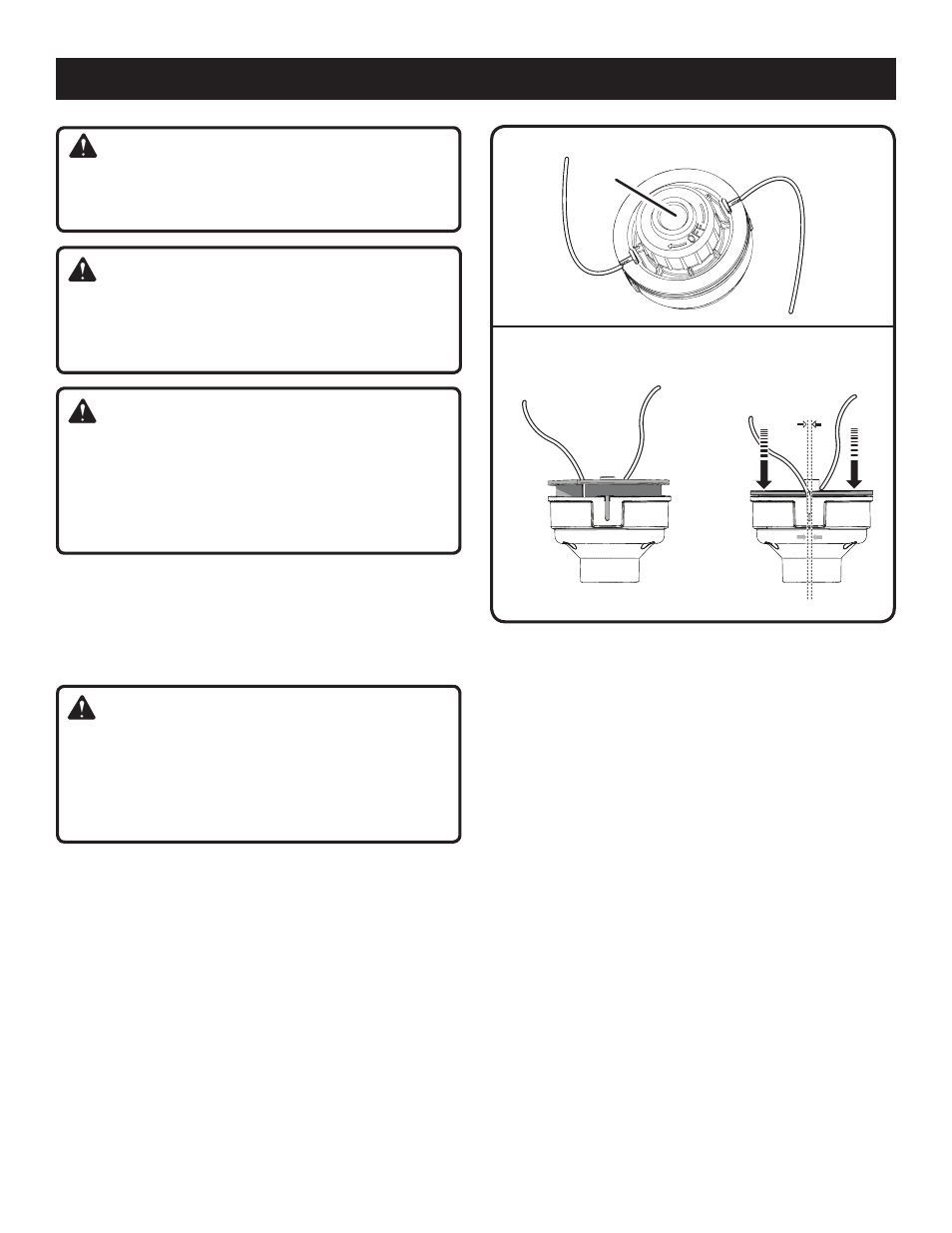

Fig. 24
INSÉRER DANS
L’EXTRÉMITÉ
DE LA CHAÎNE
POUSSER VERS
LE BAS ET
TORDRE POUR
ALIGNER
Fig. 23
