INSTALLATION DU DÉFLECTEUR D’HERBE
AVERTISSEMENT :
La lame coupe ligne du déflecteur est tranchante. Éviter
de la toucher. Le contact avec la lame peut causer des
blessures graves.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE COURBE – CS30
Voir la figure 6.
n
Emboîter le déflecteur d’herbe sur le bas de l’arbre courbe,
comme illustré.
n Insérer le boulon à six pans dans le déflecteur d’herbe et
le support de l’arbre courbe.
n Installer la rondelle plate et la rondelle frein sur le boulon
à six pans.
n Installer l’écrou papillon sur le boulon et le serrer
fermement.
INSTALLATION DU DÉFLECTEUR D’HERBE
D’ARBRE DROIT – SS30
Voir la figure 7.
n
Retirer la vis 1a six pans à tête fendue du déflecteur
d’herbe.
n Insérer la languette du support de montage dans la fente
du déflecteur d’herbe.
n Aligner le trou de vis du support de montage sur le trou
de vis du déflecteur d’herbe.
n Insérer la vis à six pans à tête fendue dans le support et
le déflecteur d’herbe.
n Serrer la vis fermement.
INSTALLATION DU PARE-DÉBRIS DE
DÉBROUSSAILLEUSE - BC30
Voir la figure 8.
Sur ces modèles de débroussailleuse, le pare-débris
est installée en usine. Des instroctions sont incluses
afin de pouvoir le réinstaller après avoir utilisé l’outil en
taille-bordures.
n
Après avoir retiré la tête à ligne, placer pare-débris sur le
carter d’engrenages, comme illustré.
n Sérer les trois vis dans le pare-débris et le carter
d’engrenages, par le dessous.
n Serrer les vis fermement, à un couple de 40 à 50 pi-lb
minimum.
ASSEMBLAGE
DÉFLECTEUR
D’HERBE
SUPPORT
BOULON À
SIX PANS
ÉCROU
PAPILLON

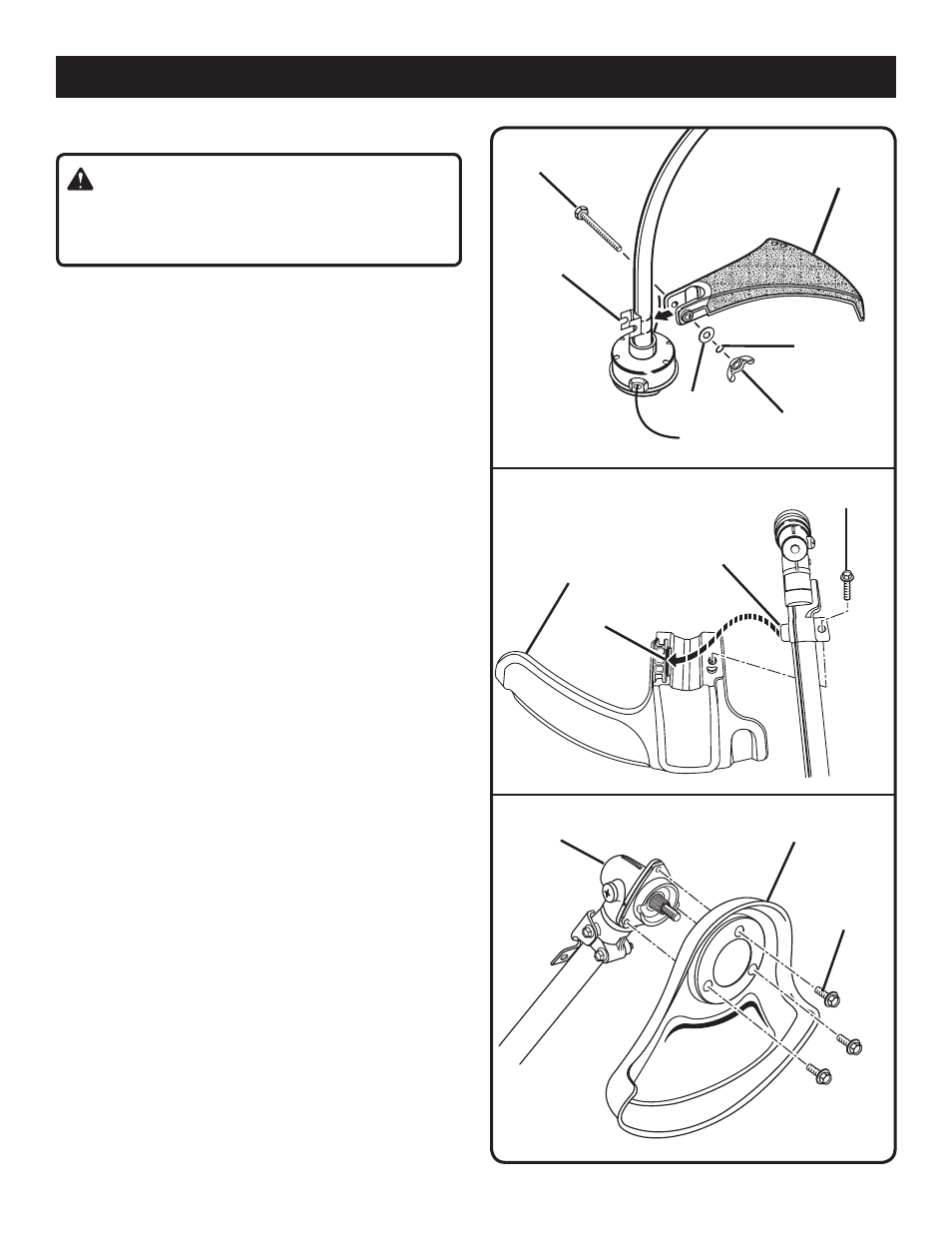

Fig. 6
RONDELLE
PLATE
RONDELLE
FREIN
Fig. 7
Fig. 8
BOULON À
SIX PANS
DÉFLECTEUR D’HERBE
D’ARBRE DROIT
LANGUETTE
FENTE
CARTER
D’ENGRENAGES
BOULON À SIX
PANS
PARE-DÉBRIS DE LA
DÉBROUSSAILLEUSE
