Page 11
INSTALLATION DE LA POIGNÉE AVANT - CS30
ET SS30

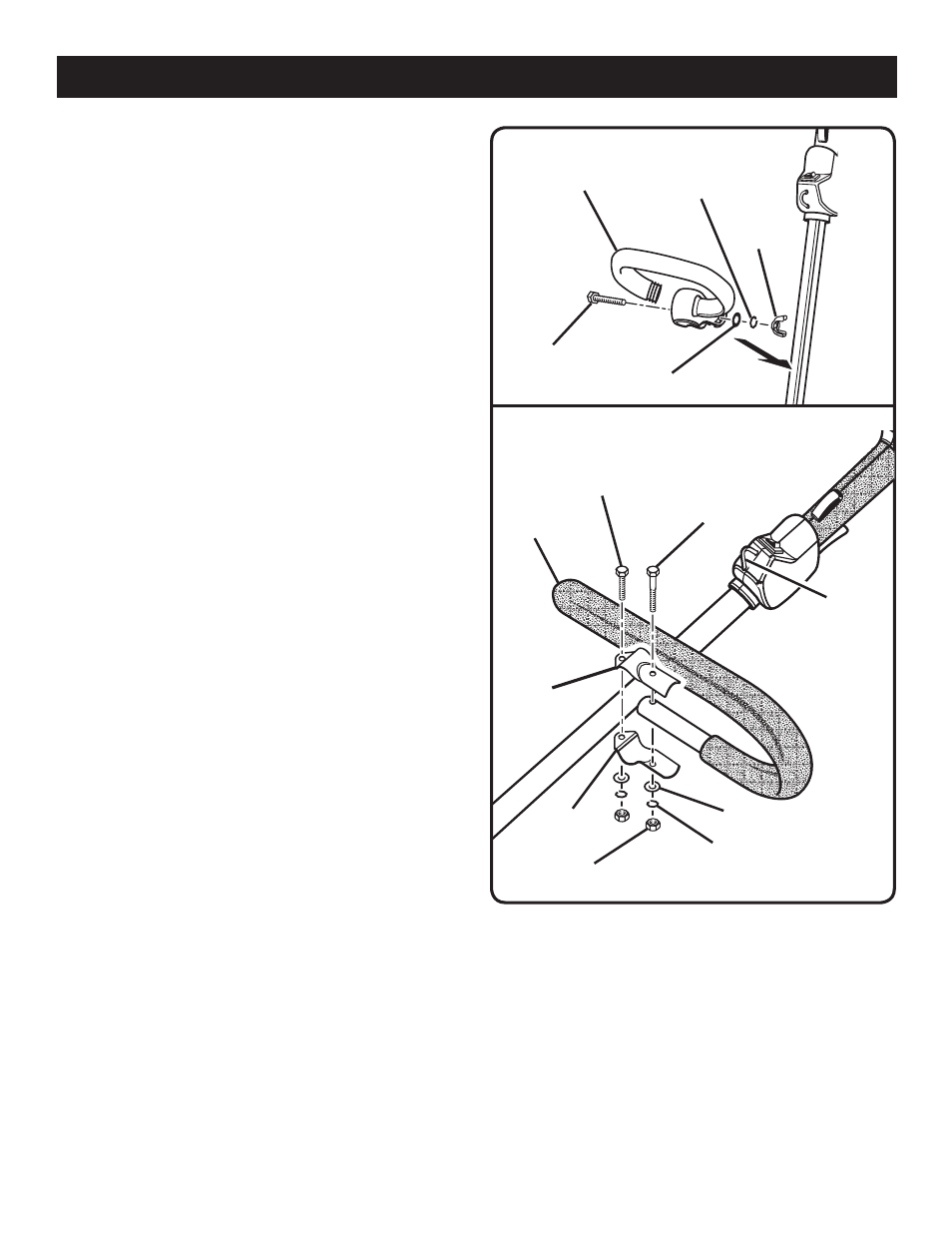

Voir la figure 4.
n
Retirer la poignée avant, le boulon, la rondelle plate, la
rondelle frein et l’écrou papillon du kit.
n Installer la poignée avant sur le dessus du tube d’arbre
et la positionner pour un confort de travail maximum.
n Insérer le boulon dans les trous de la poignée avant.
REMARQUE : La tête du boulon s’adapte dans le logement
moulé d’un côté de la poignée.
n Installer la rondelle plate, la rondelle frein et l’écrou
papillon.
n Serrer fermement l’écrou papillon.
INSTALLATION DE LA POIGNÉE EN « J » -
BC30
Voir la figure 5.
Une poignée en « J » doit être utilisée pour assurer le meilleur
contrôle possible et maximiser la sécurité de l’opérateur lors
de l’utilisation d’une débroussailleuse.
n
Tenir les brides supérieure et inférieure serrées contre le
tube d’arbre, de façon à ce que la poignée soit positionnée
à la gauche de l’opérateur.
n Insérer l’extrémité de la poignée entre les brides.
n Aligner les trous de boulon et insérer le boulon long
(1/4-20 x 1 -1/2 in.) dans le côté de la poignée.
n Installer le boulon court (1/4-20 x 1 in.) de l’autre côté de
la bride. Installer la rondelle plate, les rondelles frein et les
écrous à six pans pour maintenir l’ensemble en place.
n Une fois l’assemblage terminé, ajuster la position de
la poignée avant pour obtenir le meilleur équilibre et le
meilleur confort d’utilisation.
n Serrer le boulon long avant le boulon court.
ASSEMBLAGE
ÉCROU
PAPILLON
POIGNÉE AVANT
BOULON
Fig. 4
Fig. 5
SERRE-JOINT
RONDELLE PLATE
RONDELLE FREIN
ÉCROU
ANCRAGE DE
BANDOULIÈRE
SERRE-JOINT
POIGNÉE
AVANT
RONDELLE
FREIN
RONDELLE PLATE
BOULON
1/4-20 x 1 1/2 po
BOULON
1/4-20 x 1 po
