Page 8
AVERTISSEMENT :
La ponceuse ne doit jamais être branchée sur le secteur lors de
l’assemblage de pièces, des opérations de réglage, de
l’installation ou du retrait du papier de verre, du nettoyage, ou
lorsqu’elle n’est pas en usage. Débrancher la ponceuse afin
d’empêcher tout démarrage accidentel pouvant causer des
blessures graves.

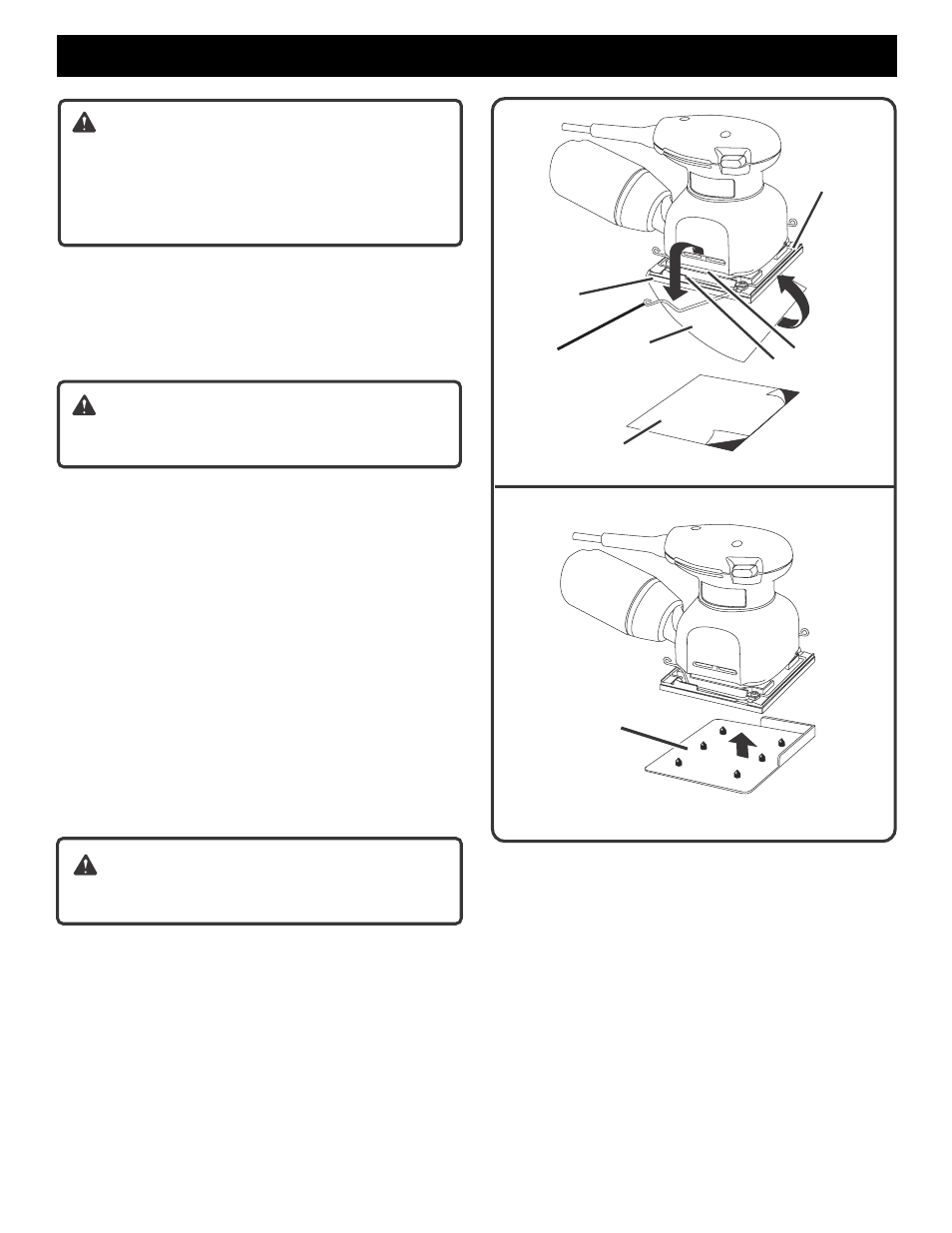

INSTALLATION DE PAPIER DE VERRE
NON ADHÉSIF
Voir la figure 2.
Inspecter le papier de verre avant de l’installer. NE PAS l’utiliser
s’il est déchiré ou défectueux.
1. Débrancher la ponceuse.
AVERTISSEMENT :
Ne pas débrancher la ponceuse peut causer un démarrage
accidentel, entraînant des blessures graves.
2. Pour remplacer le papier de verre, retirer la feuille usée. Pour ce
faire, ouvrir la pince à papier, en désengageant le levier du
taquet et en le laissant s’abaisser.
3. Engager environ 13 mm (1/2 po) d’une nouvelle feuille
(1/4 de feuille) sous la pince. Remarque : Il est nécessaire
d’engager 13 mm (1/2 po) de papier sous la pince si plusieurs
feuilles sont installées en même temps.
4. Relever le levier et le verrouiller en place. Appuyer pour plaquer
le papier contre la platine.
5. Rabattre le papier de verre sur le coussinet. Tirer sur le levier de
l’autre côté de la ponceuse et insérer le bord libre du papier de
verre sous la pince. Plaquer le papier de verre sur le coussinet.
6. Relever le levier et le verrouiller en place.
7. Plusieurs feuilles de papier de verre peuvent être installée en
même temps, pour plus de commodité.
INSTALLATION DE PAPIER DE
VERRE ADHÉSIF
Voir la figure 2.
Inspecter le papier de verre avant de l’installer. NE PAS l’utiliser
s’il est déchiré ou défectueux.
1. Débrancher la ponceuse.
AVERTISSEMENT :
Ne pas débrancher la ponceuse peut causer un démarrage
accidentel, entraînant des blessures graves.
2. Si le papier de verre doit être remplacé, décoller la feuille usée
du coussinet. Si le papier de verre à remplacer est non adhésif,
ouvrir la pince en désengageant le levier du taquet de la platine.
3. Retirer le papier de verre non adhésif et relever le levier de la
pince, puis le verrouiller en place.
4. Décoller le protecteur d’adhésif du quart de feuille avec
précaution.
5. Positionner le papier de verre en veillant à ce que son bord avant
soit bien aligné sur le bord avant du coussinet, puis appliquer
soigneusement le côté adhésif du papier sur le coussinet.
Remarque : Le papier de verre doit être aligné sur le bord avant
du coussinet afin de pouvoir poncer au ras des objets.
Voir la
figure 2.
Remarque : Le coussinet de la ponceuse est approximativement
6,4 mm (1/4 po) plus court que les feuilles adhésives. Au besoin,
l’excédent de papier de l’arrière du coussinet peut être coupé.
Le coussinet est de taille réduite pour permettre l’installation
de plusieurs feuilles de papier de verre.
PERFORATEUR
Voir la figure 3.
Un gabarit perforateur, permettant de percer des trous dans
le papier de verre correspondant à ceux du coussinet, est fourni
avec la ponceuse. Les perforations du papier doivent être alignées
sur les trous du coussinet.
1. Installer le papier de verre sur la ponceuse.
2. Aligner le coussinet de la ponceuse sur le perforateur.
Voir la
figure 3.
3. Appuyer sur la ponceuse.
ORIENTER LE PAPIER
DE VERRE PERFORER
COMME ILLUSTRÉ
PERFORATEUR
UTILISATION
TAQUET
COUSSINET
PLATINE
LEVIER
PAPIER DE
VERRE ADHÉSIF
PINCE À PAPIER
PAPIER DE
VERRE NON
ADHÉSIF
Fig. 3
Fig. 2
