FONCTIONNEMENT

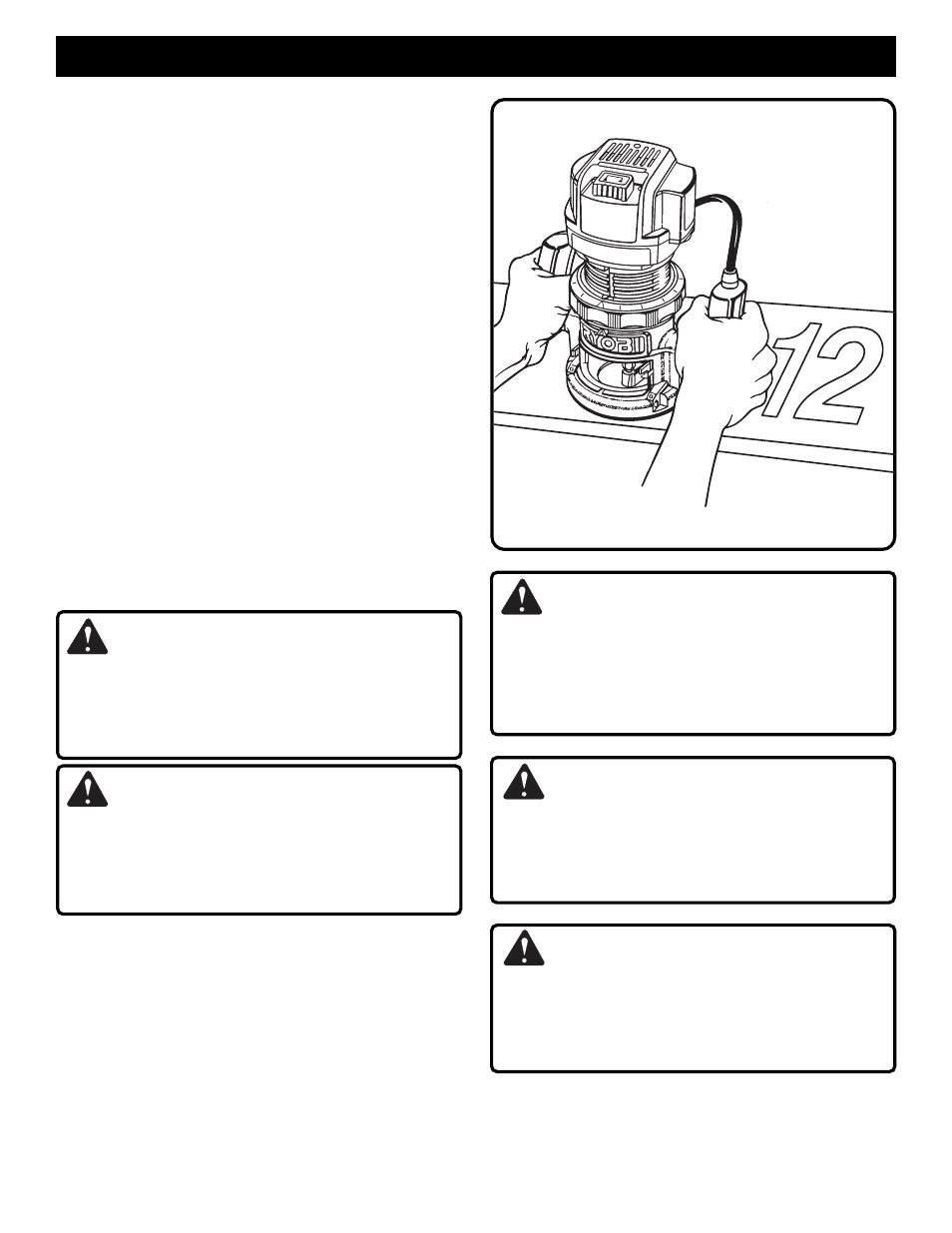

Fig. 21 TOUPILLAGE À MAIN LEVÉE
TOUPILLAGE À MAIN LEVÉE
Voir figure 21.
En l'utilisant à main levée, votre toupie devient un outil maniable
et polyvalent. Cette maniabilité rend possible la fabrication facile
d'enseignes, de sculptures en relief, etc.
Il existe deux techniques de base pour le toupillage à main
levée:
■ Le toupillage de lettres, rainures et motifs dans le bois. Voir
figure 21.
■ L'usinage du fond pour laisser les lettres ou les motifs en
relief par rapport à la surface.
Lorsque vous utilisez votre toupie à main levée nous vous
suggérons de suivre la technique suivante:
■ Dessinez ou placez le motif sur la pièce.
■ Choisissez le fer approprié. NOTE: Un fer pour boîte à
noyau ou rainure en V est souvent utilisé pour graver des
lettres ou des objets. Des fers droits et des fraises sphériques
sont souvent utilisés pour effectuer les gravures en relief.
Des mèches gouges sont utilisées pour graver des détails
fins et minutieux.
■ Toupillez le motif en deux ou plusieurs passes. Effectuez la
première passe à 25% de la profondeur de coupe finale
désirée. Ceci vous permettra d'avoir un meilleur contrôle
sur l'outil ainsi que de servir de guide pour la passe suivante.
■ Ne toupillez pas à des profondeurs de coupe supérieures à
3,2 mm (1/8 po) par passe.
AVERTISSEMENT:
N'utilisez pas des fers de grands diamètres pour les toupillages
à main levée. L'utilisation de fers de grands diamètres pour
le toupillage à main levée pourrait entraîner la perte de
contrôle ou créer d'autres situations dangereuses qui
pourraient provoquer des blessures graves.
AVERTISSEMENT:
N'utilisez pas la toupie avec des tables qui ne sont pas
conformes aux pratiques de sécurité pour le travail du bois et
qui ne possèdent pas de protection appropriée du fer. Si vous
ne vous conformez pas à cet avertissement, il peut en
résulter un accident provoquant des blessures graves.
UTILISATION D'UNE TABLE POUR TOUPIE
Voir figures 22 et 23.
■ Votre toupie Ryobi RE170VS peut être utilisée sur des tables
pour toupie homologuées par UL comme le système de
coupe de précision BT3000SXI de Ryobi. Il peut être
nécessaire d'enlever la sous-base afin de pouvoir utiliser le
tranchant tout entier de certains fers de profilage de chant
(comme - doucine romaine et coin arrondi). Enlevez les quatre
(4) vis à tête cyl. large 10-32 et la sous-base. La sous-base
étant retirée, la toupie se fixe à la plaque de montage avec
des vis à tête plate conique de 5/16-18 x 3/4 po, fournies avec
l'ensemble de montage de toupie Ryobi, modèle numéro
4950300 ou que vous pouvez acheter dans une quincaillerie
locale.
AVERTISSEMENT:
Lorsqu'une table pour toupie homolguée par UL est utilisée,
les fers de grande taille ne devraient être utilisée que pour le
dressage de chants. N'utilisez pas des fers de diamètre
supérieur à celui de l'ouverture de la base de la toupie. Si
vous ne vous conformez pas à cet avertissement, il peut en
résulter un accident provoquant des blessures graves.
AVERTISSEMENT:
Assurez-vous TOUJOURS que la tige du fer se trouve à
moins de 1/16 po du fond du mandrin. En plaçant votre tige
du fer à plus de 1/16 po du fond du mandrin, une mauvaise
fixation du fer dans le mandrin peut s'ensuivre et entraîner
des blessures graves.
AVERTISSEMENT:
Utilisez seulement des vis à métaux 5/16-18 x 3/4 po pour
monter la toupie en position inversée sur une table pour
toupie. L'utilisation de vis plus petites comme les vis à métaux
10-32 prévues pour le montage de la sous-base, peuvent
donner un mauvais montage, d'où risque de blessures graves.
