Page 6
3/
8 15
64 1 64
0
1
32
3
7
32
64
5 32 9 64
1 8
7 64
3
3
3 16
13
64
11 64

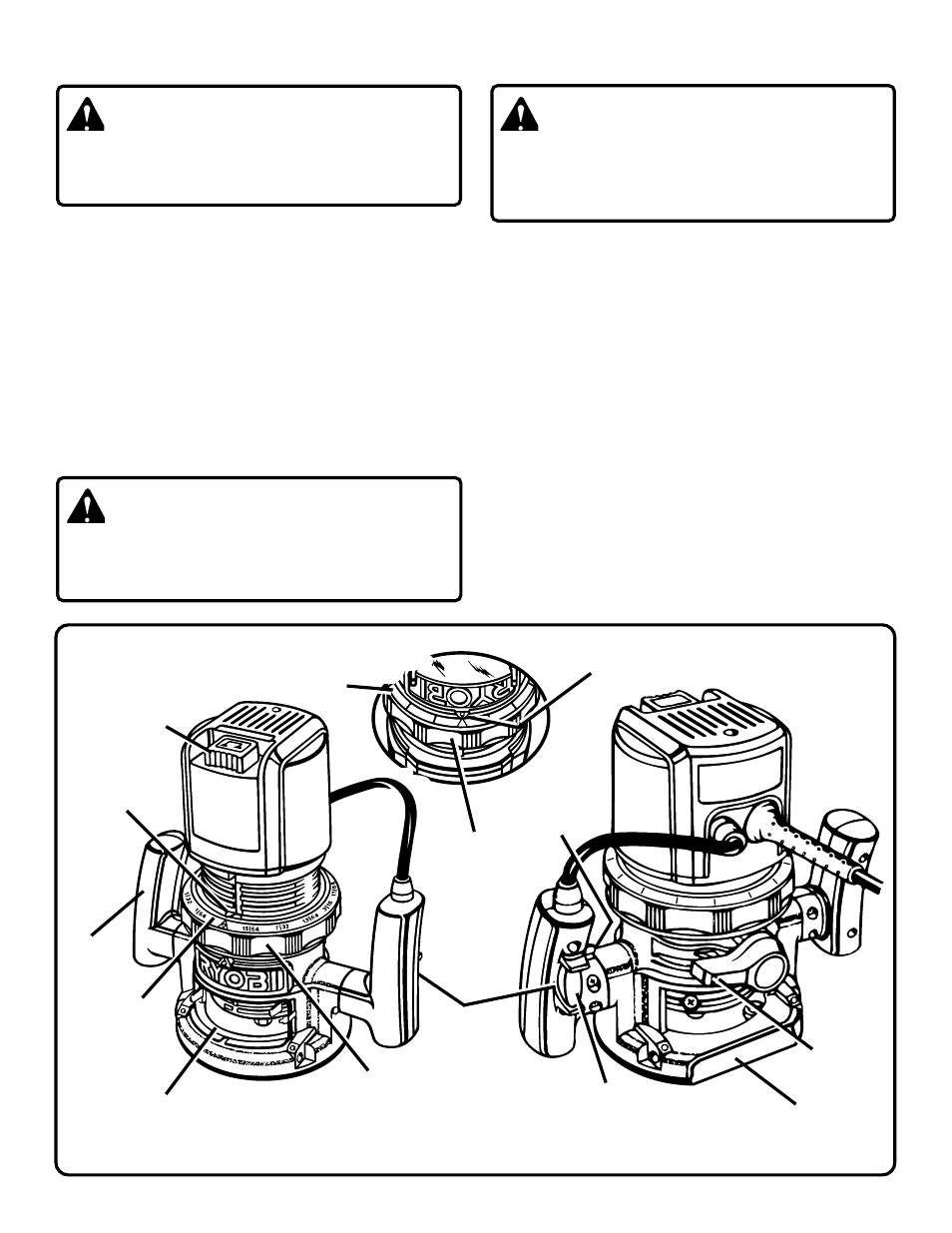

Fig. 1
POIGNÉE DE
COMMANDE
VUE DE FACE DE LA TOUPIE VUE ARRIÈRE DE LA TOUPIE
AVERTISSEMENT:
Portez toujours des lunettes de sécurité ou des lunettes à
coques latérales lorsque vous utilisez votre toupie. Sans
lunettes, de la sciure, des copeaux ou des particules peuvent
être projetés dans vos yeux, causant de graves blessures.
VUE DE DESSOUS DE LA TOUPIE
AVERTISSEMENT:
Si des pièces manquent, n'utilisez pas votre toupie tant que
ces pièces ne sont pas remplacées. Cela pourrait entraîner
de graves blessures.
AVERTISSEMENT:
Ne laissez pas l'habitude de cette toupie vous rendre
insouciant. Souvenez-vous qu'il suffit d'une fraction de
seconde d'inattention pour se blesser gravement.
DÉBALLAGE
Votre toupie est expédiée entièrement montée et prête à l’emploi.
Vérifiez-la soigneusement pour vous assurer qu'elle n'a pas été
endommagée lors de l'expédition. Si une pièce est endommagée
ou manque, communiquez avec le détaillant Ryobi le plus
proche pour obtenir les pièces de rechange avant d'utiliser la
toupie. L'emballage contient également une clé, le manuel de
l'utilisateur et la carte d'enregistrement – garantie.
APPRENEZ À CONNAÎTRE VOTRE TOUPIE
Avant d'essayer d'utiliser votre toupie, familiarisez-vous avec
toutes les caractéristiques de fonctionnement et les règles de
sécurité.
Voir figure 1.
BLOCAGE DE LA
BROCHE
"BOUTON DE
BLOCAGE"
LEVIER DE
SERRAGE
FONCTIONNEMENT
PARE-COPEAUX
Un pare-copeaux en plastique transparent est installé à l'avant
de votre toupie pour vous protéger des copeaux et de la sciure
projetés. Ce protecteur est conçu pour s'adapter sur l'ouverture
avant de la base de la toupie.
Voir figure 1. S'il est nécessaire
d'enlever le pare-copeaux, appuyez sur les languettes à chaque
extrémité de celui-ci et retirez-le. Pour le remettre, appuyez
sur les languettes à chaque extrémité du pare-copeaux,
présentez-le dans l'ouverture et relâchez-le. POUR VOTRE
SÉCURITÉ, N'UTILISEZ PAS LA TOUPIE SANS QUE LE
PARE-COPEAUX NE SOIT CORRECTEMENT EN PLACE.
"BOUTON DE BLOCAGE"
L'interrupteur de votre toupie est doté d'un moyen de verrouillage
pratique qui s'utilise pour les toupillages de longue durée.
Pour verrouiller l'interrupteur, appuyez sur la gâchette, puis sur
le bouton de blocage situé sur le côté de la poignée, ensuite,
tout en tenant le bouton de blocage enfoncé, relâchez la
gâchette. Pour dégager le bouton de blocage, appuyez sur la
gâchette et relâchez-la.
Voir figure 1.
ANNEAU(X)
D'INDICATION DE
PROFONDEUR
ANNEAU(X)
D'INDICATION DE
PROFONDEUR
REPÈRE(S)
INDICATEUR(S)
POIGNÉE
PARE-COPEAUX
ANNEAU DE RÉGLAGE
DE PROFONDEUR
ANNEAU DE
RÉGLAGE DE
PROFONDEUR
REPÈRE(S) INDICATEUR(S)
SOUS-BASE AVEC RÈGLE
GÂCHETTE
