Serrer ensemble les extrémités du support pour

resserrer.

Réinstaller le boulon, la rondelle frein et l’écrou hexagonal

pour bloquer.

Accrocher la bandoulière sur son ancrage.

ASSEMBLAGE

CONNEXION DU BLOC-MOTEUR À

DE L’ARBRE DE RALLONGE ET DE

L’ACCESSOIRE D’ÉLAGAGE

Voir la figure 4.
L’accessoire d’élagage se raccorde au bloc-moteur ou, pour
une portée étendue, sur une rallonge, à l’aide d’un dispositif
de couplage.
Installation de l’accessoire :

Desserrer le bouton du coupleur du bloc-moteur et retirer

le capuchon d’extrémité de l’accessoire.

Appuyer sur le bouton se trouvant sur l’axe de l’accessoire

d’élagage. Aligner le bouton sur la rainure guide du l’arbre
de rallonge et emboîter les deux arbres. Tourner l’arbre de
rallonge jusqu’à ce que le bouton de verrouillage s’engage
dans le trou de positionnement.

REMARQUE : L’accessoire ne doit être utilisé qu’avec
la lame en position verticale. Si le bouton ne relâche pas
complètement dans le trou de positionnement, l’arbre
n’est pas verrouillé en place. Tourner légèrement les
arbres dans les deux sens jusqu’à ce que le bouton
s’engage complètement.

Serrer fermement le bouton.

Répéter l’opérations ci-dessus pour montage du bloc
moteur à l’arbre de rallongeau.

HUILEUR DE CHAÎNE

Remplir le réservoir d’huile de guide et chaîne avant de lancer
le moteur. Voir

Système de lubrification de la chaîne, à la

section Entretien de ce manuel.

APPROVISIONNEMENT EN CARBURANT DE
L’ÉLAGUEUSE

MÉLANGE DE CARBURANT

Cet outil utilise un moteur deux temps qui nécessite le mélange

d’essence et d’huile 2 temps. Mélanger de l’essence sans

plomb et de l’huile moteur 2 temps dans un jerrycan de 4

litres propre homologué pour l’essence.

Ce moteur est certifié pour fonctionner avec de l’essence

sans plomb pour véhicules automobiles.

Mélanger une huile 2 temps de haute qualité, à un dosage

de 2,6 oz par gallon (18 cl/litre).

Ne pas utiliser d’huile automobile ou pour moteur hors-

bord 2 temps.

NE PAS mélanger plus de carburant qu’il ne sera utilisé

dans une période de 30 jours.

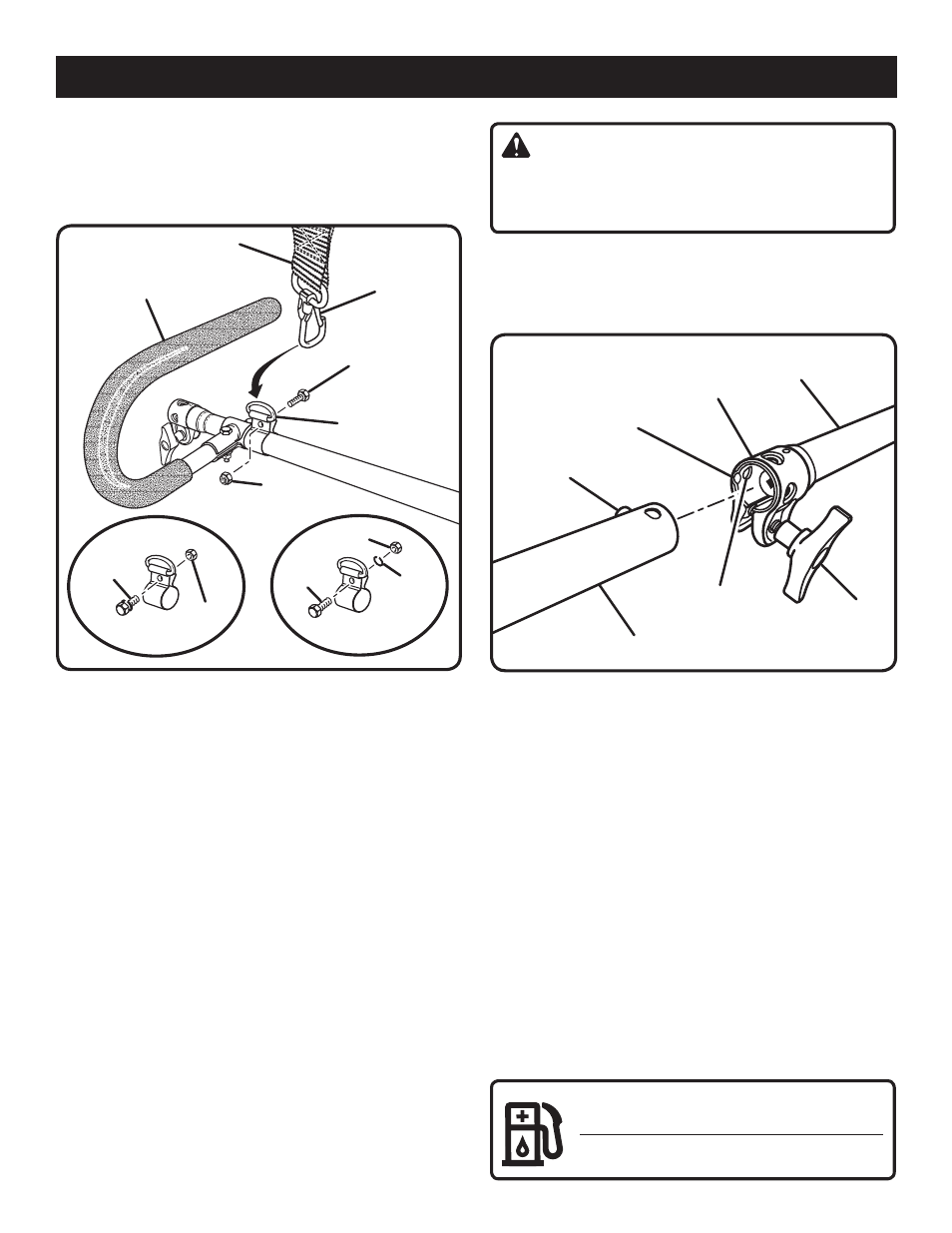

Fig. 4

COUPLEUR

BOUTON

L’ARBRE DE RALLONGE

BLOC MOTEUR

ARBRE

TROU DE

POSITIONNEMENT

LOGEMENT

GUIDE

BOUTON

Fig. 3

BANDOULIÈRE

LOQUET

ÉCROU DE

BLOCAGE

BOULON

ANCRAGE DE

BANDOULIÈRE

POIGNÉE DE

PROTECTION EN « J »

ÉCROU

BOULON

RONDELLE

FREIN

ÉCROU

BOULON

FIG A

FIG B

AVERTISSEMENT :

S’assurer que le bouton est bien serré avant d’utiliser
l’outil, et le vérifier de temps à autre pour éviter le risque
de blessures graves.

Retrait :

Desserrer le bouton.

Enfoncer le bouton et tourner les arbres pour retirer et

séparer les extrémités.

MÉLANGE PREMIUM EXACT (50:1)

ESSENCE

HUILE

1 gallon (US)

2,6 oz.

1 litre

20 cc (20 ml)
