8 9
n Sortir les écrous hexagonaux, rondelles de frein et boulon
du support de bandoulière.
n Écarter les extrémités du support pour allonger
légèrement.
n Glisser le support sur l’arbre de bloc-moteur directement
derrière la poignée de protection en « J ».
n Serrer ensemble les extrémités du support pour resserrer.
n Réinstaller le boulon, la rondelle frein et l’écrou hexagonal
pour bloquer.
n Accrocher la bandoulière sur son ancrage.
ASSEMBLAGE
CONNEXION DU BLOC-MOTEUR À
L’ACCESSOIRE D’ÉLAGAGE

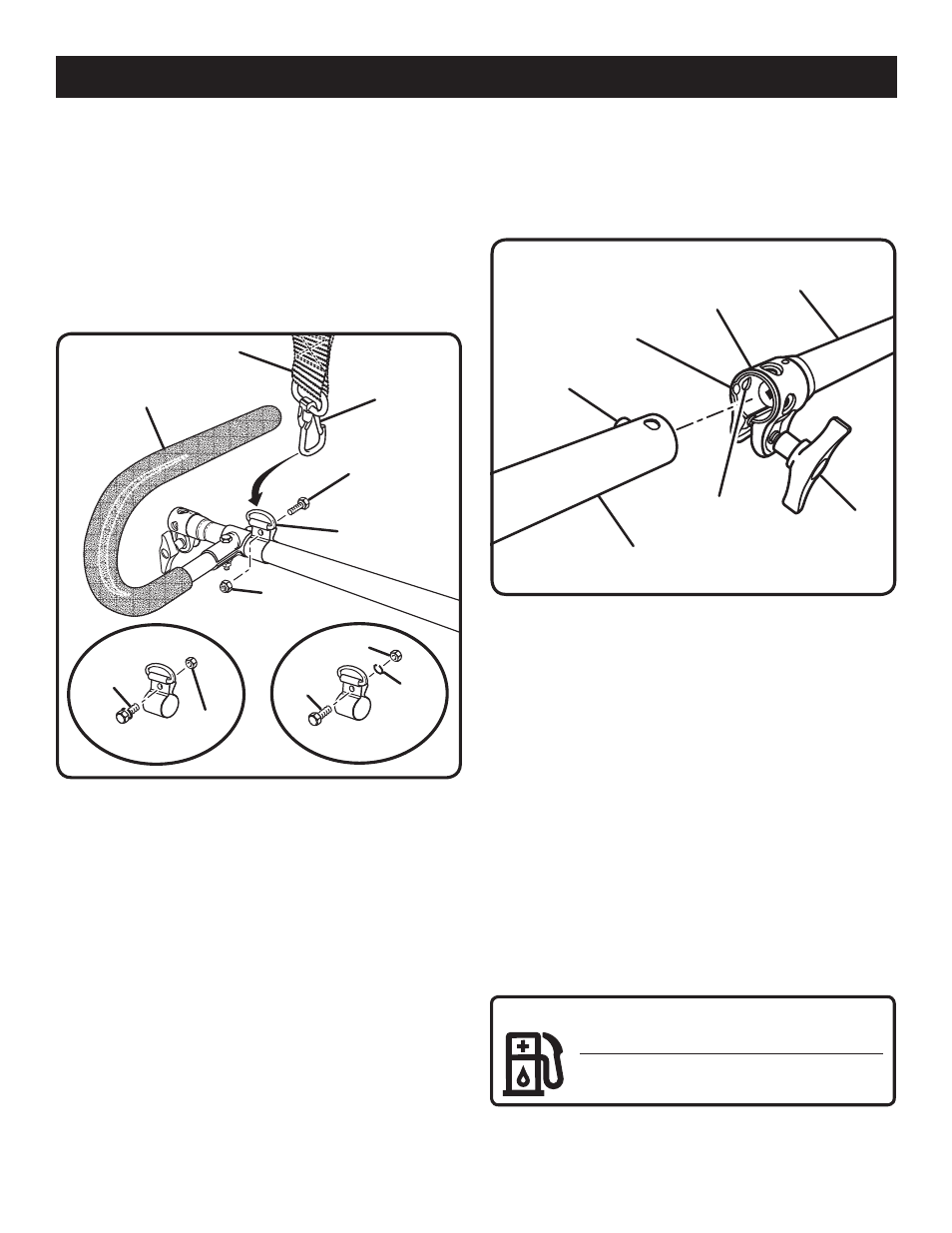

Voir la figure 4.
L’accessoire d’élagage se raccorde au bloc-moteur à l’aide
d’un dispositif de couplage.
Installation de l’accessoire :
n Desserrer le bouton du coupleur du bloc-moteur et retirer
le capuchon d’extrémité de l’accessoire.
n Appuyer sur le bouton se trouvant sur l’axe de l’accessoire
d’élagage. Aligner le bouton sur la rainure guide du bloc
moteur et emboîter les deux arbres. Tourner l’arbre de
rallonge jusqu’à ce que le bouton de verrouillage s’engage
dans le trou de positionnement.
REMARQUE : L’accessoire ne doit être utilisé qu’avec
la lame en position verticale. Si le bouton ne relâche pas
complètement dans le trou de positionnement, l’arbre
n’est pas verrouillé en place. Tourner légèrement les
arbres dans les deux sens jusqu’à ce que le bouton
s’engage complètement.
HUILEUR DE CHAÎNE
Remplir le réservoir d’huile de guide et chaîne avant de lancer
le moteur.
APPROVISIONNEMENT EN CARBURANT DE
L’ÉLAGUEUSE
MÉLANGE DE CARBURANT
Cet outil utilise un moteur deux temps qui nécessite le mélange
d’essence et d’huile 2 temps. Mélanger de l’essence sans plomb
et de l’huile moteur 2 temps dans un jerrycan de 4 litres propre
homologué pour l’essence.
n
Ce moteur est certifié pour fonctionner avec de l’essence
sans plomb pour véhicules automobiles.
n Mélanger une huile 2 temps de haute qualité, à un dosage
de 2,6 oz par gallon (18 cl/litre).
n Ne pas utiliser d’huile automobile ou pour moteur hors-bord
2 temps.
n NE PAS mélanger plus de carburant qu’il ne sera utilisé
dans une période de 30 jours.
Fig. 4
COUPLEUR
BOUTON
ÉLAGUEUSE
ACCESSOIRE
BLOC MOTEUR
ARBRE
TROU DE
POSITIONNEMENT
LOGEMENT
GUIDE
BOUTON
n Serrer fermement le bouton.
Retrait :
n
Desserrer le bouton.
n Enfoncer le bouton et tourner les arbres pour retirer et
séparer les extrémités.
Fig. 3
BANDOULIÈRE
LOQUET
ÉCROU DE
BLOCAGE
BOULON
ANCRAGE DE
BANDOULIÈRE
POIGNÉE DE
PROTECTION EN « J »
ÉCROU
BOULON
RONDELLE
FREIN
ÉCROU
BOULON
FIG A FIG B
MÉLANGE PREMIUM EXACT (50:1)
ESSENCE HUILE
1 gallon (US) 2,6 oz.
1 litre 20 cc (20 ml)
