Caisson de graves, Panneau supérieur – Sony DAV-DS1000 Manuel d'utilisation
Page 14
14
FR
TUNER INPUT
WIRELESS REAR
L
R
SPEAKER
IMPEDANCE USE 4
Ω
FRONT L
REAR L
CENTER
FRONT R
REAR R
FOOT
LIGHT
HIGH
LOW
OFF
MONITOR OUTPUT
COMPONENT VIDEO OUTPUT
VIDEO 1
VIDEO
L
L
L
Y
P
B
/C
B
P
R
/C
R
R
R
R
VIDEO
INPUT
AUDIO
INPUT
S VIDEO
(DVD ONLY)
SCAN SELECT
SELECTABLE
INTERLACE
SYSTEM CONNECTOR
VIDEO 2
VIDEO
INPUT
AUDIO
INPUT
VIDEO
OUTPUT
AUDIO
OUTPUT

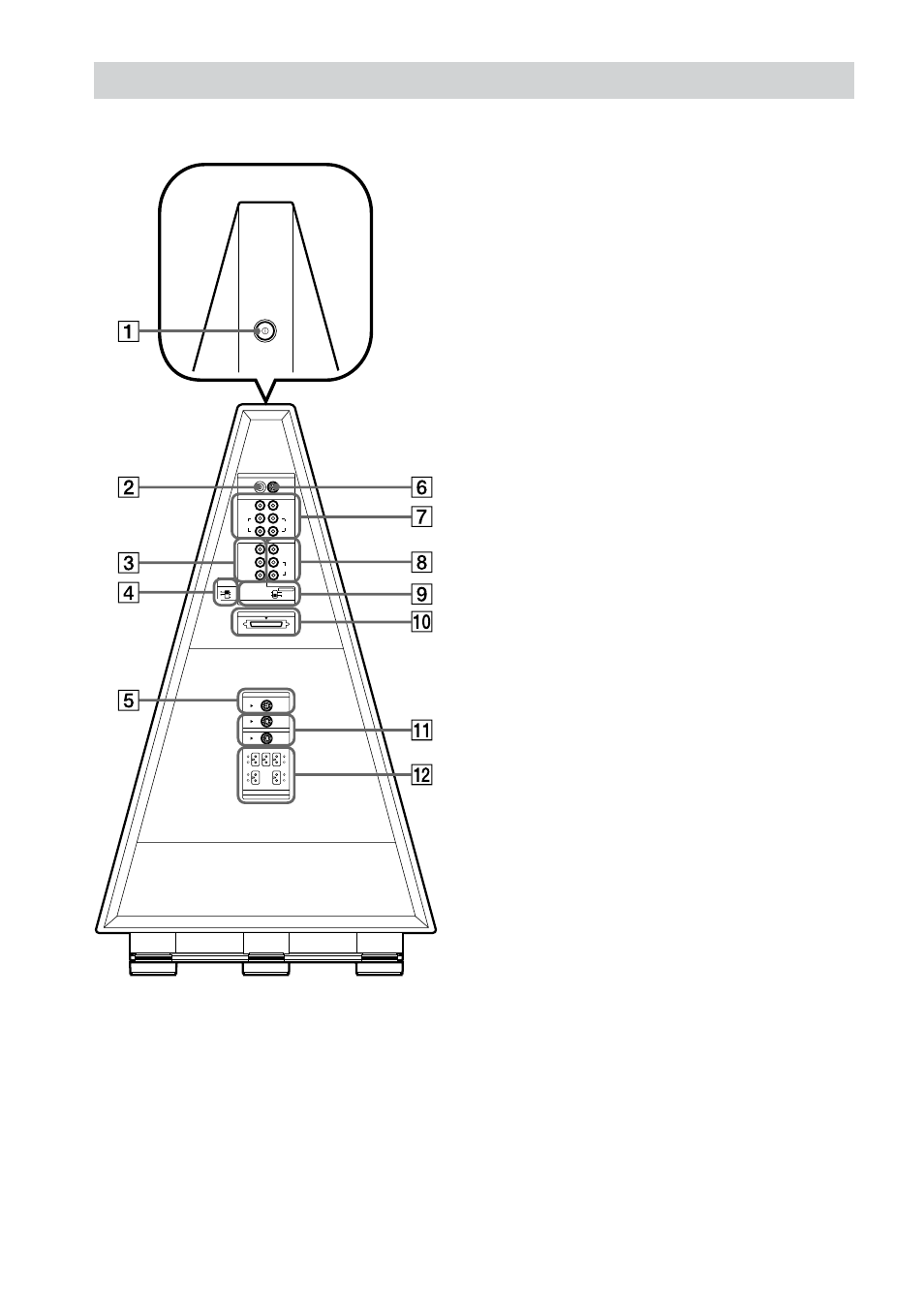

Caisson de graves
1
Bouton
!
(alimentation)/témoin
(marche/veille) (37)
2
Prise MONITOR OUTPUT VIDEO
(sortie écran vidéo) (27, 72)
3
Prises COMPONENT VIDEO OUTPUT
(sortie vidéo composante) (27)
4
Commutateur FOOT LIGHT (68)
5
Prise TUNER INPUT (entrée tuner) (26)
6
Prise MONITOR OUTPUT S VIDEO
(sortie écran s-vidéo) (27)
7
Prises VIDEO 1 (27)
8
Prises VIDEO 2 (27)
9
Commutateur COMPONENT VIDEO
OUTPUT SCAN SELECT (72)
q;
Prise SYSTEM CONNECTOR
(connecteur système) (20)
qa
Prises WIRELESS REAR L/R (arrière
G/D sans fil) (21)
qs
Prises SPEAKER (enceintes) (21, 25)
Panneau supérieur
