Rouleaux de prise papier
Ces rouleaux tournent automatiquement pour entraîner le
document original.
(2)
Capot du chargeur de documents
Ouvrez ce capot pour extraire un document original bloqué ou
nettoyer le rouleau d'alimentation papier. Sur le
MX-3050N/3060N/3550N/3560N/4050N/4060N/5050N/
6050N, vous pouvez également ouvrir ce capot pour nettoyer le
rouleau d'alimentation papier.
(3)
Guides du document original
Grâce à ces guides, le document original est numérisé
correctement.
Adaptez la position des guides en fonction de la largeur du
document original.
(4)
Chargeur de documents
Placez le document original.
Les documents originaux doivent être orientés vers le haut.
(5)
Magasin de sortie du document original
Le document original est déchargé vers ce magasin après la
numérisation.
(6)
Détecteur de mouvement
*2
Ce capteur détecte la présence d'une personne qui approche la
machine, et sort automatiquement la machine du mode veille
(Mode détecteur de mouvement uniquement).
(7)
Témoin d'alimentation principale
Ce témoin s'allume lorsque l'interrupteur principal de la machine
est en position "
".
(8)
Bouton [Alimentation]
Ce bouton vous permet de mettre la machine sous et hors tension.
(9)
Tablette latérale
*1
Vous pouvez l'utiliser comme plateforme de travail ou placez
temporairement les documents originaux ou un appareil mobile.
(10) Connecteur LAN
Vous pouvez raccorder le câble LAN à ce connecteur lorsque
vous utilisez la machine en réseau.
Utilisez un câble LAN blindé.
(11) Zone de numérisation
Les documents originaux placés dans le chargeur automatique
de documents sont numérisés ici.
(12) Vitre d'exposition
Pour numériser des livres ou d'autres documents originaux
épais qui ne peuvent pas être chargés via le chargeur
automatique de documents, placez-les sur cette vitre.
►
AVEC LA VITRE D'EXPOSITION (page 15)
(13) Détecteur de format des documents originaux
Cette unité détecte le format du document original placé sur la
vitre d'exposition.
(14) Cartouche de toner
Cette cartouche contient le toner.
Lorsque la cartouche de toner est vide, remplacez-la par une neuve.
(15) Bac de récupération de toner
Cette cartouche collecte l’excédent de toner qui demeure après
l’impression.
(16) Interrupteur d'alimentation principale
Ce bouton vous permet de mettre la machine sous et hors
tension.
Pour utiliser les fonctions de fax et d'I-fax, l'interrupteur doit
toujours être maintenu en position “
”.
(17) Plateau d’alimentation auxiliaire
Servez-vous de ce magasin pour alimenter le papier
manuellement.
Lors du chargement de papier plus large que A4R ou 8-1/2 po x
11 po R, étendez le guide de prolongement.
►
Plateau d’alimentation auxiliaire (page 18)
(18) Prise électrique
(19) Prise de ligne téléphonique (LINE)
*1
Lorsque la fonction fax de la machine est utilisée, la ligne
téléphonique est connectée à cette prise.
(20) Prise d'extension téléphonique (TEL)
*1
Lorsque la fonction fax de la machine est utilisée, un poste
téléphonique peut être connecté à cette prise.
*1 Périphérique. Pour obtenir plus d'informations, consultez le Manuel d'utilisation.
Équipement standard ou non disponible dans certains pays et régions. Non disponible sur certains modèles. Contactez votre
revendeur ou le service après-vente agréé le plus proche.
*2 Peut être utilisé uniquement sur le MX-3060N/3070N/3560N/3570N/4060N/4070N/5070N/6070N.

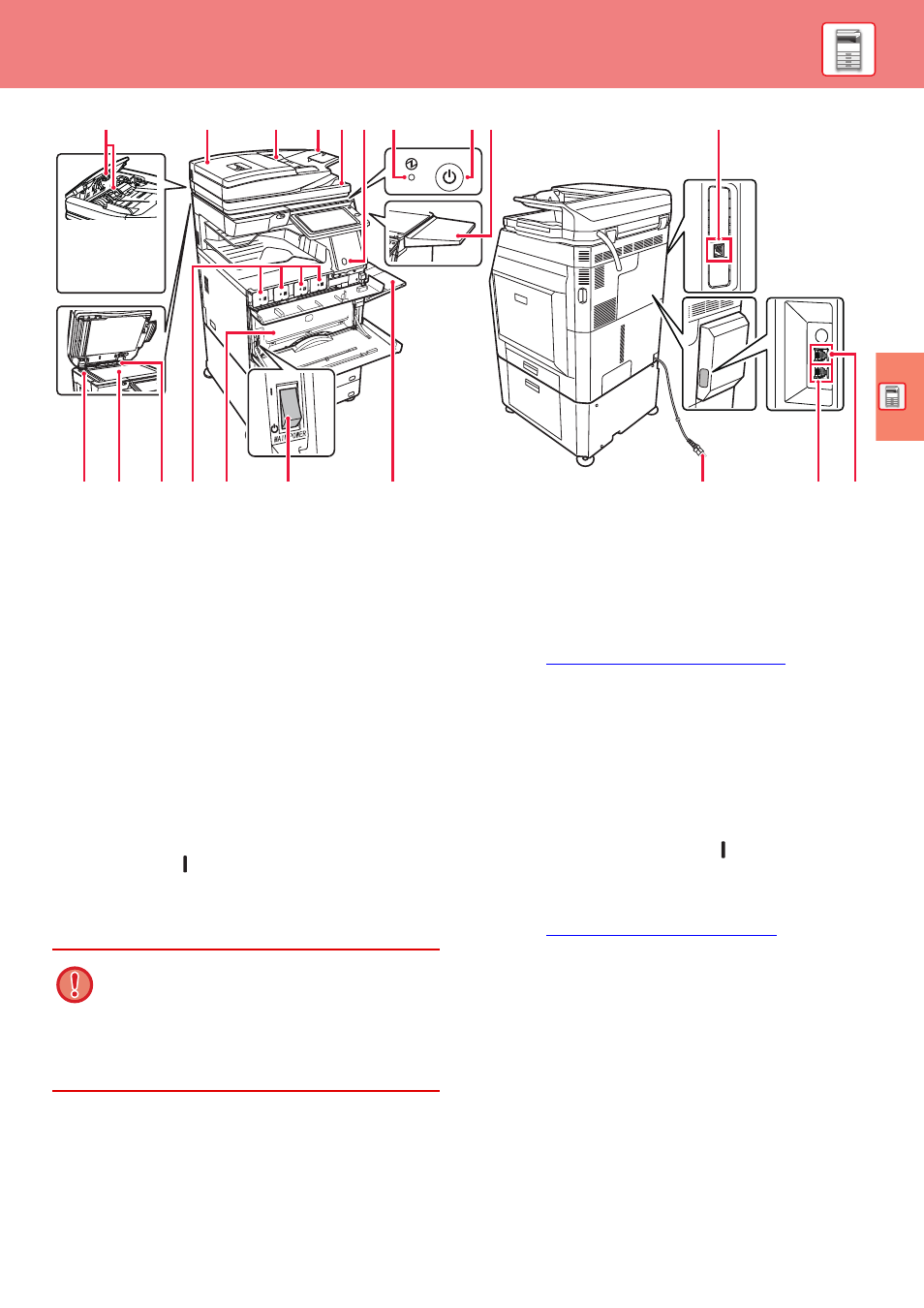

(4)
(2)
(5) (6) (7)
(8)
(1)
(3)
(16)
(14) (15)
(17)
(18)
(19) (20)
(11) (12)
(13)
(9)
(10)
MX-3050N/3060N/
3550N/3560N/
4050N/4060N/
5050N/6050N
• Ne placez aucun objet pesant plus de 5 kg ou sinon
appliquez une charge.
• Ne placez pas de récipient contenant de l'eau ou tout
autre liquide. Il existe un risque d'incendie et de choc
électrique si du liquide renversé pénètre dans la machine.
• Travailler sur la table lorsque la machine est en
fonctionnement peut nuire à la qualité de l'image ou
causer d'autres problèmes.
