GUIDE D'INSTALLATION

Introduction

Le module vocal fournit des informations audibles sur l’état de

votre système LightSYS et permet à un téléphone externe type

DTMF (touch-tone) de fonctionner comme un clavier du système.

Lorsqu’un événement se produit, tel qu’alarme d’intrusion, le

module vocal vous informe d’une situation de protection, par

exemple intrusion ou incendie, en vous appelant et en vous

communiquant un message d’événement préenregistré.

REMARQUE :

Pour la programmation du module vocal, reportez-vous à 5IN1482

LightSYS Manuel d’Installation.

Commutateurs DIP

SW Description Utilisation
1 Contourner

A la place d’un court-circuit avec la

d’autoprotection borne TMP/COM.
2 OPT

Ne l'utilisez pas

3 Test

Connecté en parallèle avec tous les

canaux des sorties et permet l’écoute

de tous les messages enregistrés à

l’aide d’un haut parleur (au moins 32

Ohm) connecté entre les contacts Test

Spkr et COM

4 Mic Intern

Sélectionnez un microphone externe

ou interne pour l'enregistrement des

messages:

On: Enregistrés via le microphone qui

est installé sur le module vocal.

Off: Enregistrés via un microphone qui

est connecté sur un MBU (IN1

terminale).

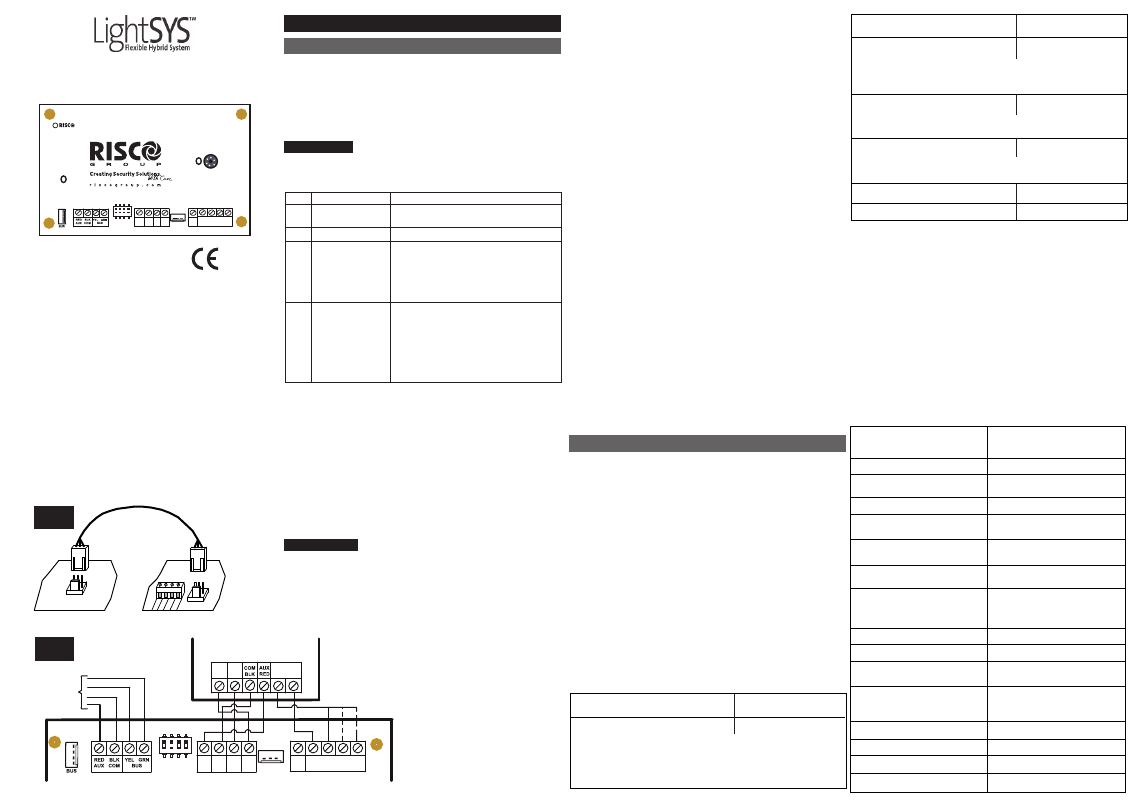

Diagramme de Câblage

(Cf. Fig.1)

:

Les connexions suivantes doivent être réalisées entre le bornier

du module vocal et le bornier de l’unité de messagerie.

En fonction de l’environnement, il est conseillé, entre l’unité de

messagerie (UM) et le module vocal (MV) (pour les deux canaux,

Audio et Ecoute), d’utiliser un des trois types de câble pour les

connexions d’entrée (IN) et de sortie (OUT) :

● IFils faradisés indépendants: A utiliser en cas d’un

environnement avec beaucoup de bruit électromagnétique /

longue distance. La faradisation doit être reliée à la terre.

● Paire de fils indépendants « twisted pair »: A utiliser en cas d’un

environnement avec peu de bruit électromagnétique / distance

moyenne. Le deuxième fil doit être relié à la masse (COM).

Un autre câblage peut être utilisé dans un environnement

électromagnétique calme / courte distance (Jusqu’à 3 mètres).

REMARQUES :

● Ne passez pas les câbles près de l’alimentation (230 VAC) ni

près de câbles haute tension ou autres lignes de communica-

tion.

● N’enroulez pas et n’enveloppez pas les câbles.

● Tous les fils non utilisés doivent être reliés à la terre en les

raccordant à la borne COM.

● La distance maximum entre chaque MBU et le module vocal ne

peut pas dépasser 150 mètres.

Connecteurs

La platine du module vocal comporte les deux connecteurs

suivants (Cf. Fig.2) :

● BUS : Raccordez le module vocal au bus 4 fils. Les bornes

AUX (ROUGE), COM (NOIR), BUS (JAUNE) et BUS (VERT)

sont identiques au connecteur BUS et peuvent être utilisées

dans le même but.

● VOCAL : Raccordez le module vocal sur le connecteur VOCAL

de la centrale ProSYS via le câble livré. Ce connecteur envoie

des signaux du module vocal vers la ligne téléphonique

pendant la communication externe et est essentiel pour

l’utilisation normale du module vocal.

Spécifications Techniques [PSIM]

● Alimentation: 13.8VDC +/-10%

● Consommation du courant: 30 mA typique / 70 mA maximum

● Température de fonctionnement: 0-70°C

● Câblage vers la centrale BUS, ≤300 max de la centrale

GUIDE DE L'UTILISATEUR

Fonction utilisateur – Commandes à

réaliser à l’aide du téléphone

Le LightSYS vous permet d�exploiter le système avec un

téléphone en initiant un appel vers ou à partir du système et en

interagissant avec les menus audio qui vous guideront tout au

long de votre opération à distance requise.

Pour recevoir un appel déventement :

1. Répondez au téléphone.

2. Dites “Allô“ ou appuyez sur [#]. Le message déventement

audible est diffusé, vous informant de la situation sécuritaire

dans votre système, par exemple : “24 Rue Oaklands, alarme

intrusion, rez-de-chaussée, cuisine”.

3. Confirmer l'évènement. (Voir le menu de confirmation).

Menu de confirmation

Sur occurrence d'un événement, comme par exemple une

condition d’alarme, le système vous avertit d'une situation de

sécurité, par exemple d'une intrusion ou d'un incendie via un

appel téléphonique avec un message vocal préenregistré, qui

sera suivi du menu de confirmation.

Une fois le message d'évènement émis, la liste suivante d'options

est annoncée.

Pour accéder à distance au système :

1. Utilisez un appareil téléphonique pour composer le numéro de

téléphone des locaux où le LightSYS est installée.

● Si votre système est connecté à une ligne téléphonique

analogique et qu'un répondeur est utilisé dans les locaux,

laissez sonner une fois, raccrochez et rappelez.

● Si aucun répondeur n'est utilisé dans les locaux, attendez que

le système réponde. Une brève tonalité retentit, dès que le

système répond.

2. Entrez les 2 chiffres de votre code d’accès à distance après

que le système ait accepté l’appel téléphonique.

3. Entrez s’il vous plaît votre code utilisateur suivi de la touche [#].

4. Choisissez votre option du menu de commandes vocales.

Operations Menu:

Le menu de commandes vocales donne les options et instructions

sur la façon d’utiliser les fonctions du système. Les options du Menu

de commandes varient selon l’état du système et vos droits d’accès.

Vous trouverez ci-dessous une liste des options de commande

possibles :
Opération

Combinaison de touches

rapides (à distance par

téléphone)

Armer toutes les partitions Appuyez sur [1][1]
Armer une partition sélectionnée Appuyez sur [1][9], suivis du

numéro de partition

Désarmer toutes les partitions Appuyez sur [2][2]
Désarmer une partition Appuyez sur [2][9], suivis du

sélectionnée

numéro de partition

Changer l'état d'exclusion de la Appuyez sur [3], suivi du numéro

zone

de zone, puis sur [#][9]

Commander les sorties Appuyez sur [4], suivi du

programmables

numéro de la sortie.

Modifier les numéros Appuyez sur [5], suivi du

Suivez-Moi (SM)

numéro SM, puis sur [#][2].

Entrez le nouveau numéro de

téléphone et appuyez sur [#][1].

Ecouter dans les locaux Appuyez sur [6][1]
Parler aux occupants des locaux Appuyez sur [6][2]
Ecouter et parler aux occupants Appuyez sur [6][3]

des locaux
Enregistrement d'un message Appuyez sur [7][1]…[5]

non-inclus dans la banque de

messages (5 messages max.)
Enregistrer un message ouvere Appuyez sur [7][6]

Quitter le système

Appuyez sur [0]

Retourner au menu précédent Appuyez sur [*]

Répéter les options de menu Appuyez sur [#]

FRENCH

Module Vocal

Manuel d’Installation

Model: RP432EV

© RISCO Group 01/2012

5IN1787

GRAND-BRETAGNE

Tel: 44-(0)-161-655-5500

[email protected]
ITALIE Tel: +39-02-66590054

[email protected]
ESPAGNE Tel: +34-91-490-2133

[email protected]
FRANCE Tel: +33-164-73-28-50

[email protected]
BELGIQUE (BENELUX)

Tel: +32-2522-7622

[email protected]
ETAS-UNIS Tel: +1-631-719-4400

[email protected]

Contacter RISCO Group

RISCO Group s’est engagé à offrir à sa clientèle, un service et un

support sur ses produits. Vous pouvez nous contacter via notre site

Web www.riscogroup.com, ou de la manière suivante :

BRESIL Tel: +55-11-3661-8767

[email protected]
CHINE (Shanghai)

Tel: +86-21-52-39-0066

[email protected]
CHINE (Shenzhen)

Tel: +86-755-82789285

[email protected]
POLOGNE Tel: +48-22-500-28-40

[email protected]
ISRAEL Tel: +972-3-963-7777

[email protected]

Tous droits réservés.

Aucune partie de ce document ne sera reproduite, sous quelle forme

que ce soit, sans l’autorisation écrite préalable de l’éditeur.

Description :

Caractères

(à distance par téléphone)

Confirmer et interrompre toutes les Appuyez sur [2], suivi du

autres appels Suivez-Moi

code

Cette méthode permet de confirmer l'événement et de signaler au

système que les autres numéros de téléphone Suivez-Moi ne doivent

pas être prévenus du dit événement.
Confirmer et accéder au menu de Appuyez sur [3], suivi du

commandes

code

Le menu de commandes répertorie toutes les options disponibles

pour exploiter votre système à distance.

Ecouter et parler

Appuyez sur [6][3], suivi

du code

Cette option vous permet d'établir une communication

bidirectionnelle avec les locaux.
Répéter le message d'évènement

Appuyez sur [#]

Répéter le menu de confirmation

Appuyez sur [*]

Description :

Caractères

(à distance par téléphone)

Message de confirmation

Appuyez sur [1]

La confirmation d'un évènement signifie que vous avez reçu un

message du système de sécurité se rapportant à un évènement

pertinent dans le système et que vous souhaitez le confirmer.

Dès que vous avez confirmé l'évènement, le système appelle le

prochain numéro SM.

(LED1)

MIC1

VOICE MODULE

Voice

(to panel)

Message Box

LED TMP

Out

In1

In3

In2

C

1 2 3 4

DIP SW1

Intrnl MIC

OPT

Bypass Tamper

Test

Rec

Play

COM

AUX

Test Spkr

VOICE PLUG4

VOICE

MODULE VOCAL

CENTRALE LightSYS

TMP

LED

COM

AUX

Fig.2

BUS au

centrale

Voice

(to Panel)

Message Box

LED TMP

Out In1

In3

In2

1 2 3 4

DIP SW1

Internl MIC

OPT

Bypass Tamper

Test

COM

AUX

Test

Spkr

LED

TMP

AUDIO

OUT IN

MBU

Module Vocal

Fig.1

Indicateurs à diode électroluminescente (LED) :

LED de l’Alimentation (Power) :

La LED de l’Alimentation

(Power) donne l’état de l’alimentation et de communication entre

le module vocal et la centrale.
Etat

Description

Eteint (Off) :

Pas de tension venant de la centrale

Allumée (On) :

There is normal communication with the Bus

Clignote lentement :

La LED clignote pendant 15 secondes

après une interruption de communication

avec le bus ou durant le mode d’installation

alors que le module vocal n’est pas défini

dans le système.

Rec / Play :

La LED Comm Suivez-Moi. (Follow Me) indique l’état

de la communication entre le module vocal et le téléphone

externe Suivez-Moi.
Etat

Description

Eteint (Off) :

Il n’y a pas de communication avec le numéro SM.

Allumée (On) :

FM communication has been established.

Clignote

Le module vocal est occupé à appeler le numéro

lentement :

SM.

Advertising
