1) Lower side glass panel down inside fixture. Set glass panel against side
of fixture.
2) Place clip on top edge of glass. Align hole in top of clip with hole on
inside lip of fixture.
3) Thread screw down into hole in clip and into fixture. Tighten screw to
secure glass in place. (DO NOT over tighten.)
4) Repeat above steps for remaining glass panels.
5) Insert recommended bulb.
6) Set roof down on top of fixture.
7) Thread screws into each hole in side of roof and into fixture. Tighten
screws to secure roof to fixture.
8) TuRN Off POweR.
IMPORTANT: Before you start, NeVeR attempt any work without
shutting off the electricity until the work is done.
a) Go to the main fuse, or circuit breaker, box in your home. Place
the main power switch in the “Off” position.
b) unscrew the fuse(s), or switch “Off” the circuit breaker switch(s),
that control the power to the fixture or room that you are working on.
c) Place the wall switch in the “Off” position. If the fixture to be
replaced has a switch or pull chain, place those in the “Off”
position.
9) find the appropriate threaded holes on mounting strap. Assemble
mounting screws into threaded holes.
10) Attach mounting strap to outlet box. (Screws not provided). Mounting
strap can be adjusted to suit position of fixture.
11) Make wire connections (connectors not provided.) Reference chart below
for correct connections and wire accordingly.
12) Push fixture to wall, carefully passing mounting screws through holes.
13) Secure fixture to wall using threaded balls.
INSTRUCTIONS FOR MOUNTING FIXTURE OUTDOORS AND/OR
IN WET LOCATIONS.
14) Mounting surface should be clean, dry, flat and 1/4” larger that the
canopy on all sides. Any gaps between the mounting surface and
canopy exceeding 3/16” should be corrected as required.
15) with silicone caulking compound, caulk completely around where back
of canopy meets the wall surface to prevent water from seeping into
outlet box.
1) Abaisser le panneau de verre latéral dans le luminaire. Placer le
panneau de verre contre le côté du luminaire.
2) Placer le clip sur la bordure supérieure du verre. Aligner le trou de la
partie supérieure de le clip avec le trou de la lèvre intérieure du
luminaire.
3) enfiler la vis vers le bas dans le trou de le clip jusque dans le luminaire.
Serrer la vis pour fixer le verre en place. (Ne PAS trop serrer.)
4) Répéter les étapes ci-dessus pour les autres panneaux de verre
5) Insérer l’ampoule recommandée.
6) Placer la couverture sur le dessus du luminaire.
7) enfiler les vis dans chaque trou aux côtés de la couverture jusque dans
le luminaire. Serrer les vis afin de fixer la couverture au luminaire.
8) COuPeR L’ALIMeNTATION SeCTeuR.
IMPORTANT: TOuJOuRS couper l’électricité avant de commencer le
travail.
a) Localiser le coffret à fusibles ou le disjoncteur du domicile. Mettre
l’interrupteur principal en position d’Arrêt.
b) Dévisser le ou les fusibles (ou mettre le disjoncteur sur Arrêt) qui
contrôlent l’alimentation vers le luminaire ou la pièce dans laquelle
le travail est effectué.
c) Mettre l’interrupteur mural en position d’Arrêt. Si le luminaire à
remplacer est doté d’un interrupteur ou d’une chaîne connectée à
l‘interrupteur, placer ces éléments en position d’Arrêt.
9) Trouver les trous filetés appropriés sur la barrette de montage. Vissez
les vis de montage dans les trous filetés.
10) Visser la barrette de montage à la boite de jonction. (Vis non fournies).
La barrette de montage peut etre ajustée pour convenir à la position
de l’applique.
11) Connecter les fils (connecteurs non fournis). Se reporter au tableau
ci-dessous pour faire les connexions. Plaquer l’applique contre le mur,
en passant soigneusement les vis de montage dans les trous.
12) Plaquez l’applique contre le mur, en passant soigneusement les vis de
montage dans les trous.
13) fixer l’applique conre le mur avec les boules filetées.
INSTRUCTIONS DE MONTAGE DE LUMINAIRE À L’EXTÉRIEUR ET/OU
DANS DES LIEUX HUMIDES.
14) La surface de montage doit être propre, sèche, plate et de 0,6 cm plus
épaisse que le cache sur tous les côtés. Tout écart entre la surface
de montage et le cache dépassant de 0,5 cm doit être rectifié selon les
besoins.
15) À l’aide de matériaux d’étanchéité à la silicone, calfeutrer bien autour
où l’arrière du cache entre en contact avec le mur pour empêcher l’eau
de passer dans la boîte de raccordement.
Connect Black or
Red Supply Wire to:
Connect
White Supply Wire to:
Black White
*Parallel cord (round & smooth) *Parallel cord (square & ridged)
Clear, Brown, Gold or Black
without tracer
Clear, Brown, Gold or Black
with tracer
Insulated wire (other than green)
with copper conductor
Insulated wire (other than green)
with silver conductor
*Note: When parallel wires (SPT I & SPT II)
are used. The neutral wire is square shaped
or ridged and the other wire will be round in
shape or smooth (see illus.)
Neutral Wire
Connecter le fil noir ou
rouge de la boite
Connecter le fil blanc de la boîte
A Noir A Blanc
*Au cordon parallèle (rond et lisse) *Au cordon parallele (à angles droits el strié)
Au bransparent, doré, marron, ou
noir sans fil distinctif
Au transparent, doré, marron, ou
noir avec un til distinctif
Fil isolé (sauf fil vert) avec
conducteur en cuivre
Fil isolé (sauf fil vert) avec
conducteur en argent
*Remarque: Avec emploi d’un fil paralléle
(SPT I et SPT II). Le fil neutre est á angles
droits ou strié et l’autre fil doit étre rond ou
lisse (Voir le schéma).
Fil Neutre
Date Issued: 12/11/09 IS-49226-CB

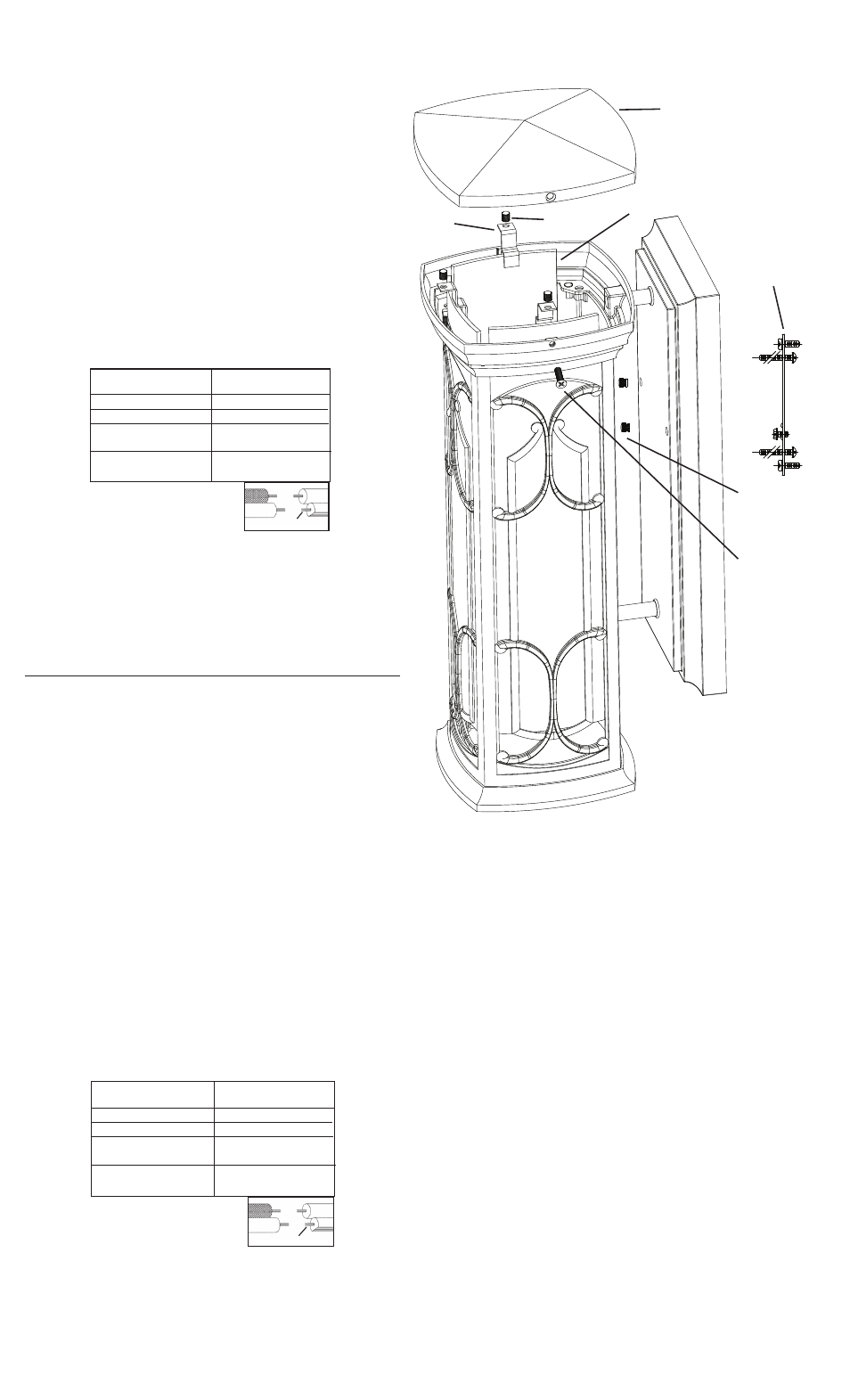

MOuNTING STRAP
BARReTTe De
MONTAGe
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
GLASS PANeL
PANNeAu De VeRRe
ROOf
COuVeRTuRe
CLIP
CLIP
SCRew
VIS
THReADeD BALL
BOuLe fILeTé
SCRew
VIS
