Guide général (support de caméra PJ)
1 Caméra PJ
2 Support de caméra PJ
Fixez ici la caméra PJ au support.
* Vous devez installer le cadre de caméra sur la caméra PJ avant de fixer la caméra à la
console. Voir page F-24 pour le détail.
3 Bras
Dépliez le bras pour installer le support de caméra PJ. Vous pouvez laisser la caméra PJ sur
le support lorsque vous le pliez pour le transporter.
4 Platine à document
Posez les pages du document ou d’autres objets sur cette platine lorsque vous utilisez le
projecteur ou pour enregistrer les données d’images.
z N’inscrivez jamais rien sur la platine et prenez soin de ne jamais la rayer ou l’endommager.
Les inscriptions ou autres marques sur la platine peuvent empêcher la projection avec
Document Camera Mode et la numérisation avec Scanner Mode.
5
Lumière (LED blanche)
Cette lumière fournit l’éclairage nécessaire dans une pièce sombre, etc.
z Si vous enregistrez avec la lampe du support de caméra PJ des images de catalogues ou de
documents imprimés sur papier très brillant, l’image peut apparaît trop blanche. Dans ce cas,
éteignez la lampe du support de caméra PJ et enregistrez l’image avec l’éclairage de la pièce.
z Ne jamais regarder directement la lampe lorsqu’elle est éclairée.
6 Bouton [LIGHT]
Allume ou éteint la lampe.
7 Témoin [CHARGE]
S’allume lorsque la batterie de la caméra PJ se recharge et que la caméra est sur la console.
8 Témoin [POWER]
S’allume lorsque la caméra PJ est allumée et sur la console.
9 Bouton [ ] (alimentation)
Allume ou éteint la caméra PJ lorsqu’elle est sur le support de caméra PJ.
bk Port USB
Doit être relié à un port USB d’un ordinateur avec le câble USB A-B fourni.
bl Borne d’alimentation CC
L’adaptateur secteur doit être relié à cette borne.
Œillet de sangle
Insérez la sangle de caméra PJ
dans l’œillet.

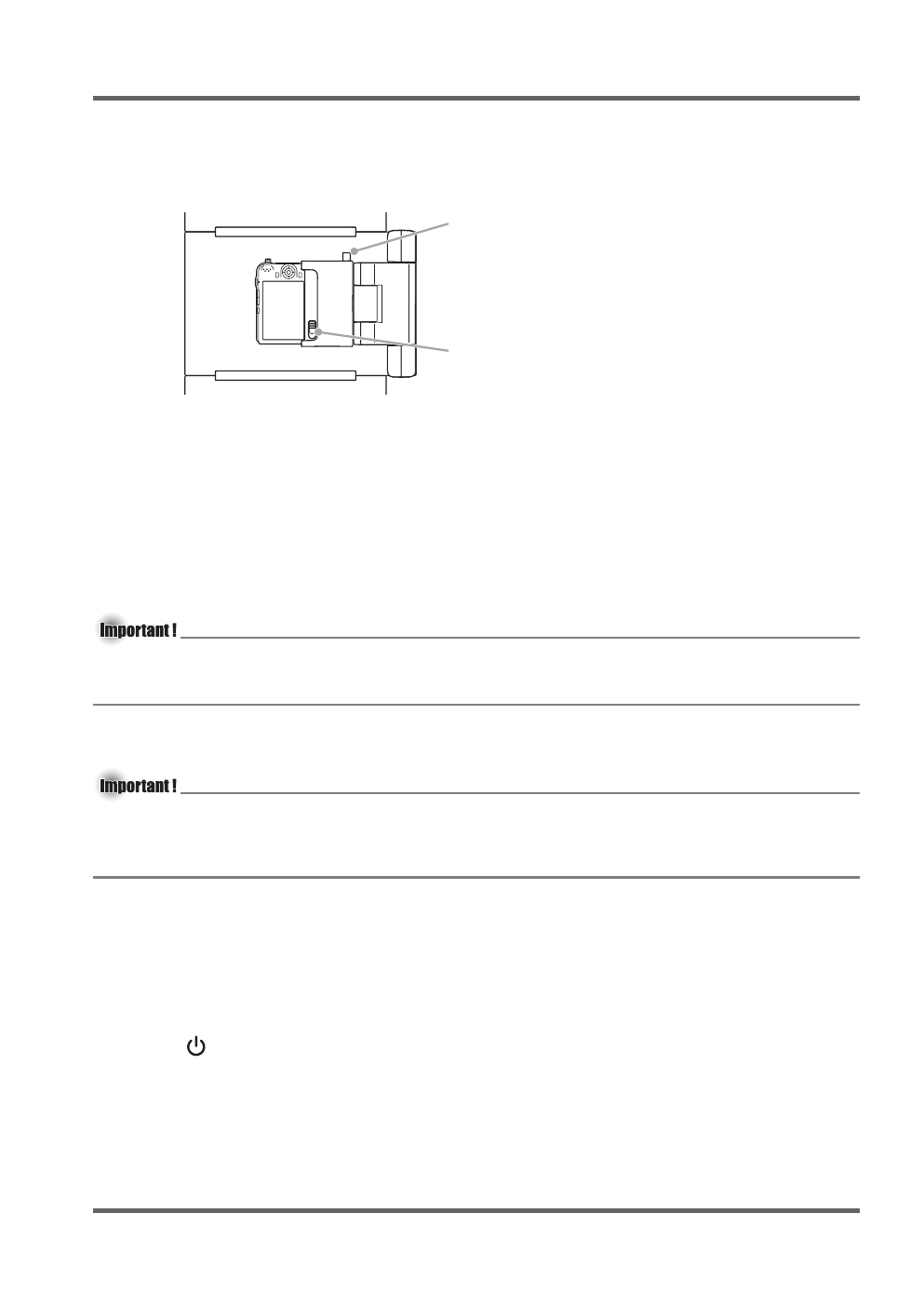

Vue du dessus
[CAMERA RELEASE]
Faites glisser le bouton de
libération pour détacher la caméra
PJ du support.
