Sélection et création de sonorités
F-21
Les sonorités Solo Synthesizer sont obtenues en combinant les sonorités des six blocs, numéro (1) à (6), de l’illustration suivante.
Avant de passer à l’édition de sonorités, vous devriez vous familiariser avec la structure et les détails de chaque bloc.

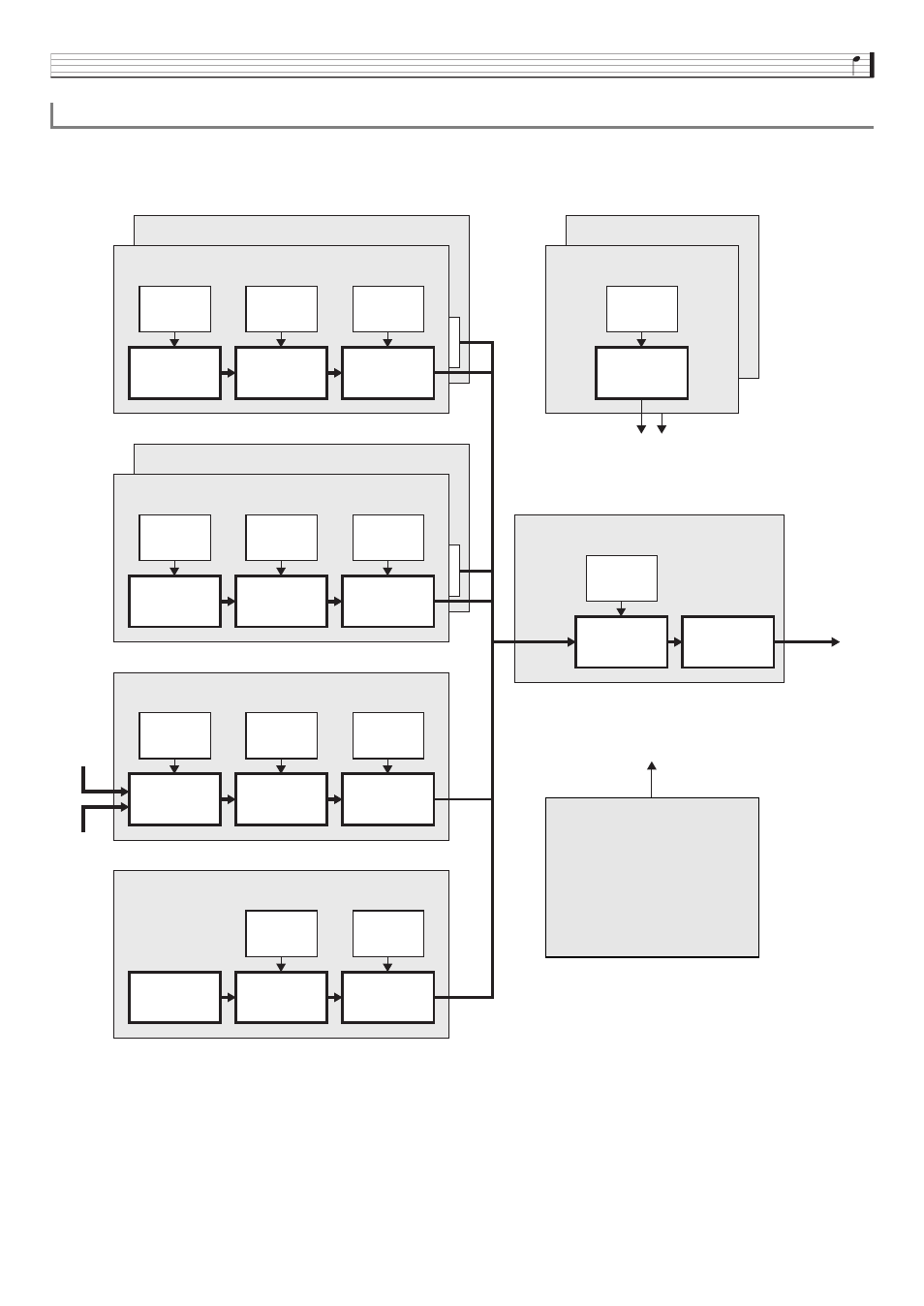

■ Schéma fonctionnel des sonorités du Synthétiseur
* Envelope Generator (Générateur d’enveloppes)
Paramètres modifiables d’une sonorité Solo Synthesizer
MIC IN
INST IN
(1) Bloc OSC1 Synth
EG
*
EG
*
EG
*
Synth OSC
Filtre
Amp
(2) Bloc OSC2 Synth
(3) Bloc OSC1 PCM
EG
*
EG
*
EG
*
PCM OSC
Filtre
Amp
(4) Bloc OSC2 PCM
(5) Bloc Son d’entrée externe
EG
*
EG
*
EG
*
Décalage de la
hauteur du son
Filtre
Amp
(6) Bloc Bruit
EG
*
EG
*
Générateur de
bruits
Filtre
Amp
(8) Bloc LFO1
EG
*
LFO
(9) Bloc LFO2
(7) Bloc Total
EG
*
Filtre
DSP Solo
Synthesizer
Sortie
Aux blocs (1) à (9)
(10) Contrôleurs
• Clavier
• Pédale
•
bn
HOLD
• Bender
• Modulation
• Messages de réception MIDI
(Contrôleurs virtuels)
Aux blocs (1) а (7)
