F-29

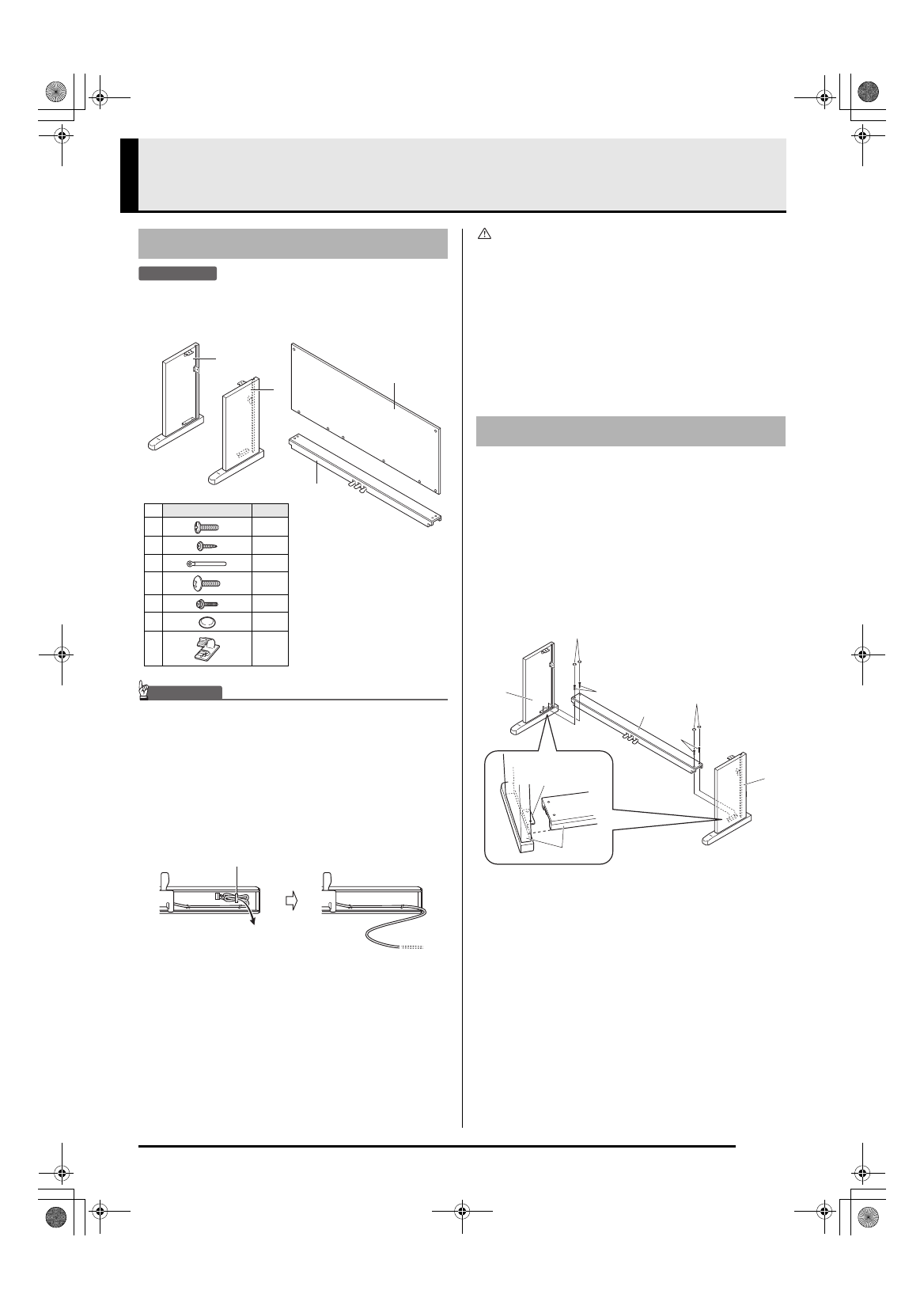

Assemblage du support
PRÉPARATIFS
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
IMPORTANT !
• Si quelque chose manque ou est endommagé,
contactez votre service après-vente CASIO.
• Notez que le support et/ou le piano peuvent être
endommagés si des pièces ou des composants non
autorisés sont utilisés.
z Avant d’assembler le support, détachez le ruban 1
qui lie le cordon de pédales à l’arrière de la traverse
D et sortez le cordon.
ATTENTION
• Le support doit être assemblé par au moins deux
personnes.
• Le support doit être assemblé sur une surface plate.
• Ne retirez pas le ruban maintenant le couvercle du
clavier en place tant que l’assemblage n’est pas
terminé. Le couvercle du clavier pourrait sinon
s’ouvrir et se refermer durant l’assemblage et causer
des blessures aux mains ou aux doigts.
• Faites attention à ne pas vous coincer les doigts
entre les pièces durant leur assemblage.
1.
Fixez les panneaux latéraux A et B à la
traverse D. Fixez les panneaux latéraux avec
quatre vis E.
• Lorsque vous assemblez les parties 2, faites glisser
les ferrures 3 dans les fentes à chaque extrémité de la
traverse D. Si les ferrures 3 ne sont pas insérées à
fond dans les extrémités de la traverse D, les vis E ne
pourront pas entrer dans les trous de vis des ferrures
3 et leur filetage risque d’être endommagé.
• Recouvrez les têtes de vis avec les capuchons J.
Déballage
A
B
C
D
Partie Qté
E 4
F 6
G 1
H 2
I 2
J 4
K 1
1
Pour assembler le support
A E
D
E
B
J
J
3
2
