5-3

2. Contrôle des paramètres apparaissant sur un

écran graphique

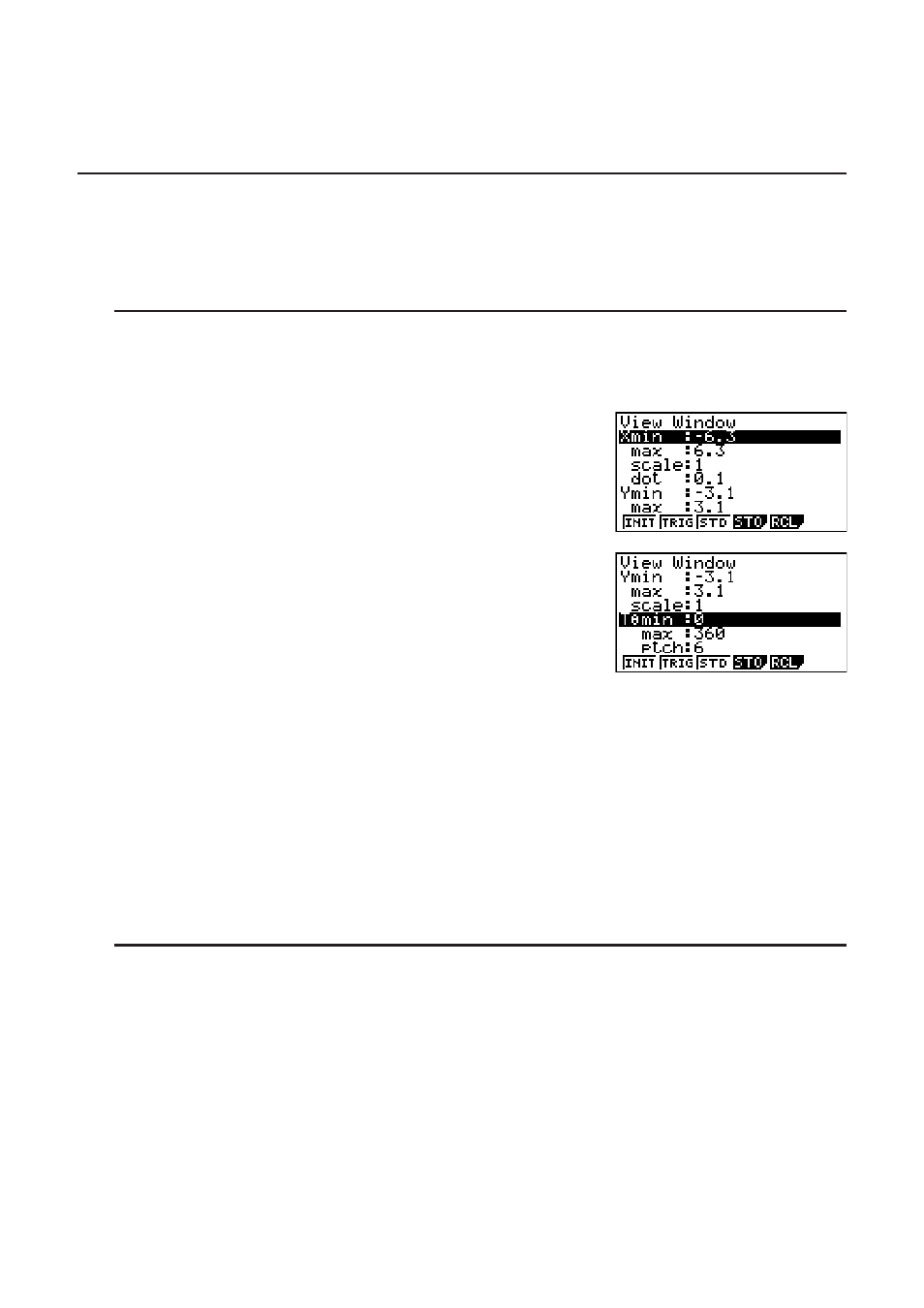

I Réglages de fenêtre d’affichage (V-Window)

Utilisez la fenêtre d’affichage pour définir la plage des axes

x

et

y

ainsi que l’espacement de

l’échelle des axes. Les paramètres de la fenêtre d’affichage que vous voulez utiliser doivent
toujours être définis avant le tracé du graphe.

S Pour effectuer les réglages de la fenêtre d’affichage

1. Depuis le menu principal, accédez au mode GRAPH.

2. Appuyez sur

Paramètre des coordonnées rectangulaires

Xmin/Xmax … Abscisse minimale/maximale

Xscale … Echelle de l’axe

x

Xdot … Pas de variation de l’axe

x

Ymin/Ymax … Ordonnée minimale/maximale

Yscale … Echelle de l’axe

y

Paramètre des coordonnées polaires

T

Q min/TQ max ... Valeurs minimales/maximales de T, Q

T

Q ptch ... Pas de T, Q

3. Appuyez sur

A pour déplacer la surbrillance et saisissez la valeur appropriée pour chaque

paramètre en appuyant sur

U après chacun d’eux.

• {INIT}/{TRIG}/{STD} … {réglages initiaux}/{réglages initiaux avec l’unité d’angle désignée}/

{réglages standard} de la fenêtre d’affichage

• {STO}/{RCL} … {sauvegarde}/{rappel} des réglages de la fenêtre d’affichage

Lorsque les réglages sont comme vous voulez, appuyez sur

) ou

sortir de l’écran de réglage de la fenêtre d’affichage.

• L’écran de réglage de la fenêtre d’affichage se ferme si vous appuyez sur

U sans rien

saisir lorsque

I (indicateur d’indisponibilité) est affiché.

S Précautions concernant les réglages de la fenêtre d’affichage

• La saisie de zéro pour T

Q ptch entraîne une erreur.

• Toute saisie interdite (nombre hors du domaine de définition, signe négatif sans valeur,

etc.) cause une erreur.

• Si T

Q max est inférieur à TQ min, TQ ptch sera négatif.

• Vous pouvez saisir des expressions (telles que 2

P) comme paramètres de fenêtre

d’affichage.

• Si le réglage de la fenêtre d’affichage produit un axe qui ne rentre pas dans l’écran,

l’échelle de l’axe sera indiquée au bord de l’écran le plus près possible de l’origine.

• Le changement de réglage de la fenêtre d’affichage supprime le graphe affiché et le

remplace par les nouveaux axes seulement.
