Casio LK-50 Raccordements Manuel d'utilisation

Raccordements, Prise casque/sortie (phones/out- put), Prise assignable

Advertising
background image

F-11

OUT

IN

MIDI

PHONES/

OUTPUT

ASSIGNABLE

JACK

DC 9V

Prise assignable

SP-10

Prise casque/sortie (PHONES/OUT-
PUT)

Avant de raccorder un casque ou un autre appareil à cette prise, veillez
à réduire le volume du clavier et de l’appareil raccordé. Vous pouvez
régler leur volume une fois que l’appareil est raccordé.

[Panneau arrière]

DROITE

GAUCHE

AUX IN ou une prise similaire

de l’amplificateur audio

Blanche

Rouge

Fiche
miniature

Amplificateur de
clavier, guitare, etc.

Fiche standard
stéréo

Liaison audio

Prise PHONES/OUTPUT

1

2

3

OUT

IN

MIDI

PHONES/

OUTPUT

ASSIGNABLE

JACK

DC 9V

Prise assignable

Vous pouvez raccorder une pédale de sustain optionnelle (SP-2 ou
SP-10) à la prise ASSIGNABLE JACK pour obtenir les caractéristi-
ques suivantes.

Pour les détails sur la sélection de la fonction de la pédale, voir Prise
ASSIGNABLE JACK (Réglage par défaut : SUS), à la page F-38.

Raccordements

INPUT 1

INPUT 2

Prises miniatures

Fiche miniature (rouge)

Fiche miniature (blanche)

Fiches standard

Fiche standard stéréo

Amplificateur de
guitare ou clavier

A la prise PHONES/
OUTPUT du clavier

474A-F-013A

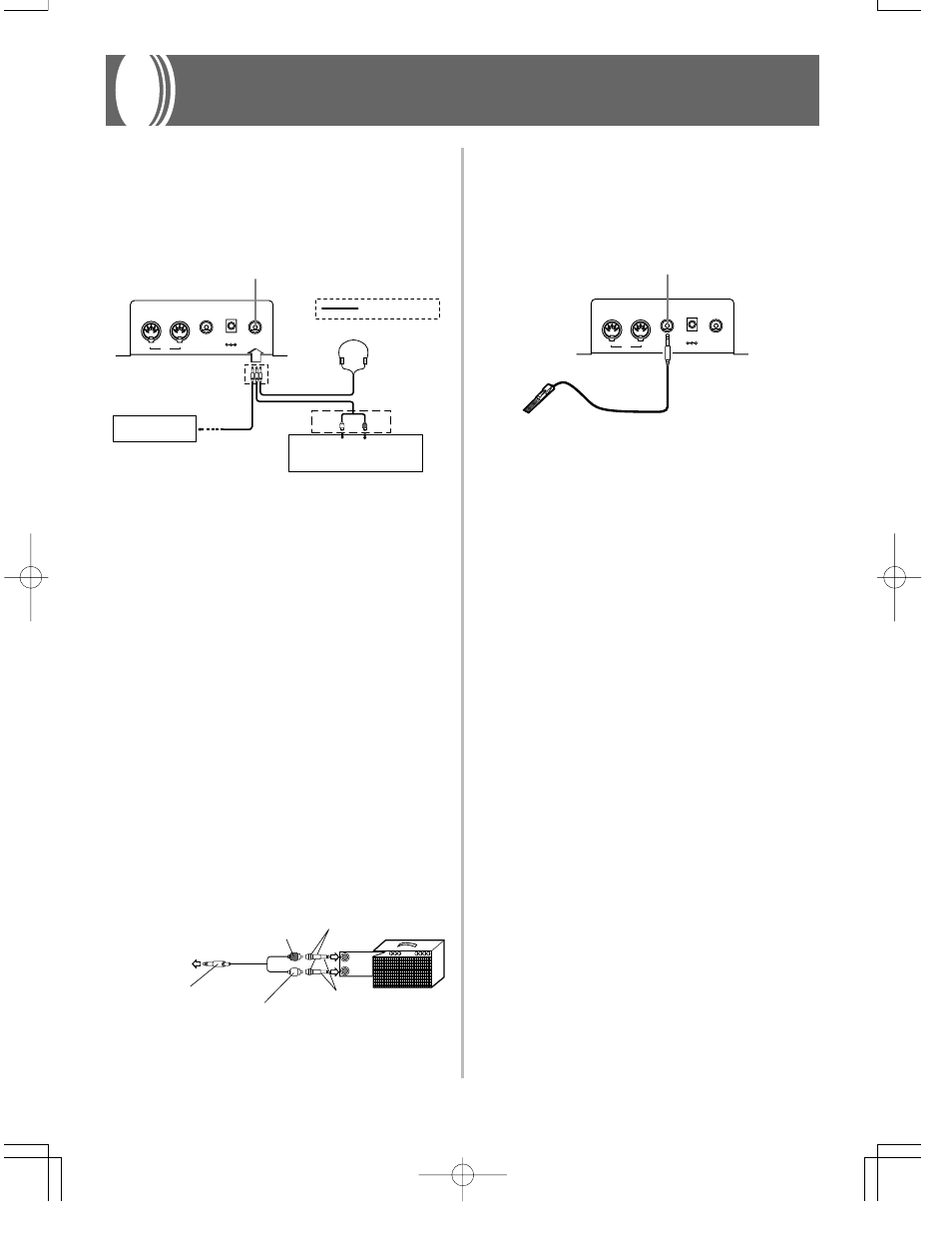

Raccordement du casque (Figure 1)

Quand le casque est raccordé, les haut-parleurs du clavier sont dé-
sactivés, ce qui vous permet de jouer même tard la nuit sans déran-
ger personne.

Appareil audio (Figure 2)

Raccordez le clavier à un appareil audio à l’aide d’un cordon de liaison
équipé d’une fiche standard à une extrémité et de deux fiches minia-
tures à l’autre extrémité. Ce type de cordon est disponible dans le
commerce. Notez que la fiche standard que vous raccordez au cla-
vier doit être une fiche stéréo, sinon vous ne pourrez entendre le son
que d’un seul canal stéréo. Avec cette configuration, vous devez ré-
gler normalement le sélecteur d’entrée de l’appareil audio sur l’en-
trée (en principe AUX IN ou similaire) sur laquelle le cordon du cla-
vier est raccordé. Consultez la documentation fournie avec l’appa-
reil audio pour les détails.

Amplificateur d’instrument de musique (Figure 3)

Utilisez un cordon de liaison en vente dans le commerce pour raccor-
der le clavier à un amplificateur d’instrument de musique.

REMARQUE

Veillez à utiliser un cordon de liaison ayant une fiche stéréo standard à
l’extrémité qui est raccordée au clavier et un connecteur deux canaux
(gauche et droit) pour le raccordement à l’amplificateur. Si le cordon n’est
pas équipé des prises adéquates, l’un des canaux stéréo sera perdu.

Quand vous reliez le clavier à un amplificateur d’instrument de mu-
sique, réglez le volume du clavier à un niveau relativement faible et
faites les réglages de volume de sortie sur l’amplificateur.

Exemple de raccordement

Pédale de sustain

• Avec les sonorités de piano, une pression sur la pédale de sustain

allongent les notes un peu comme la pédale de sourdine d’un pia-
no.

• Avec les sonorités d’orgue, une pression sur la pédale fait résonner

le son jusqu’à ce que la pédale soit relâchée.

Pédale de sostenuto

• Comme indiqué pour la pédale de sustain, une pression sur la pé-

dale de sostenuto allongent les notes.

• La différence entre la pédale de sostenuto et la pédale de sustain

est la suivante. Avec la pédale de sostenuto, vous appuyez sur les
touches puis sur la pédale avant de relâcher les touches. Seule les
notes qui résonnent quand la pédale est maintenue enfoncée sont
prolongées.

Pédale douce

La pédale douce adoucit le son des notes qui sont jouées.

Pédale de marche/arrêt de rythme

Dans ce cas, la pédale a la même fonction que le bouton START/STOP.

Accessoires et options

Utilisez seulement les accessoires et les options spécifiés pour le cla-
vier. L’utilisation de tout autre accessoire peut causer un incendie,
un choc électrique ou des blessures corporelles.
