Fieldpiece ATB1 Couple thermoélectrique de type K - Manuel

Couple thermoélectrique de type K
Modèle : ATB1
Max. : 400 ºF
(204 °C)
MANUEL D'UTILISATION
Description
Le couple thermoélectrique ATB1 de type K peut être
utilisé en continu pour relever des températures allant
jusqu'à 400 ºF (204 °C) et pour un usage unique à
482 ºF (250 °C). Le modèle ATB1 peut être utilisé avec
n'importe quel thermomètre acceptant un couple ther-
moélectrique de type K.
La bande Velcro permet à l'utilisateur de stabiliser
l'ATB1 sur une conduite, lui laissant les mains libres
pour prendre des mesures plus précises. L'ATB1 com-
porte également une attache d'enroulement pour
enrouler et ranger plus facilement le couple ther-
moélectrique.
Utilisation
Pour utiliser l'ATB1, branchez-le
dans n'importe quel thermomètre
acceptant un couple thermoélectrique
de type K et réglez le dispositif pour les
paramètres corrects. Pour utiliser la

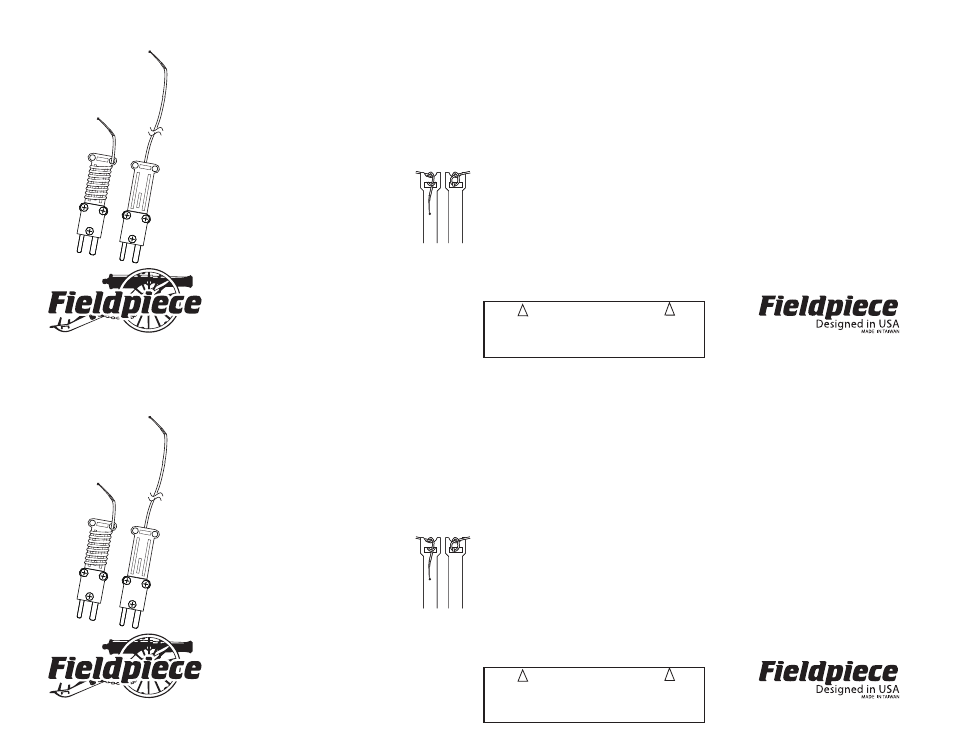

bande Velcro, introduisez le couple
thermoélectrique à travers la bande
Velcro comme indiqué sur l'illustration
de droite et accrochez-le sur la conduite.
Étalonnage
En raison des variations dans le couple thermoélec-
trique et autres parties du systèmes, un étalonnage sur
le terrain devrait être effectué avant toute utilisation.
L'étalonnage sur le terrain donne en général une préci-
sion globale de +/-1º. Les instructions pour cet étalon-
nage doivent se trouver dans le manuel d'utilisation du
thermomètre.
Fils cassés :
En raison des pliages fréquents auxquels le fil du
couple thermoélectrique de type K est soumis, il risque
de se casser ou d'avoir du jeu. Pour le réparer, coupez
et dénudez le fil du couple thermoélectrique près de la
prise. Le fil rouge est le fil négatif (-) et doit être sur la
prise la plus large des deux. Desserrez les vis des pris-
es et enroulez les conducteurs autour des vis correctes
puis serrez. Enfin, positionnez les prises dans l'attache
et revissez celle-ci en place.
Spécifications
Conducteurs du couple thermoélectrique : nickel-
chrome/nickel-aluminium de type K, 2 300 ºF
(1 260 °C) maximum (limites maximales d'isolation,
voir l'isolation de la sonde).
Précision : de -50 à 400 ºF ± 4 ºF, de -46 à 204 °C ±2 °C
Plage : de -50 à 400 ºF (46 à 204 °C) en fonction-
nement continu maximal.
Isolation de la sonde : bien que l'étalonnage et l'atmo-
sphère affectent la température maximale utile dans
les applications, cette isolation est conçue pour tolérer
une utilisation continue à 400 °F (204 °C) et une seule
exposition à 482 °F (250 °C) au maximum.
Connecteur mâle : mini connecteur mâle de couple
thermoélectrique de type K.
Fieldpiece Instruments, Inc.
1900 E. Wright Circle
Anaheim, California, 92806
États-Unis
+1 714 634 1844
www.fieldpiece.com
AVERTISSEMENT
Lors des tests de températures élevées, le couple
thermoélectrique et la bande Velcro peuvent s'échauffer.
Ne pas manipuler le couple thermoélectrique ou la bande
Velcro lorsqu'ils sont chauds car vous risquez une blessure.
! !
v08
