Casella CEL Nomad portable weather system - Manuel

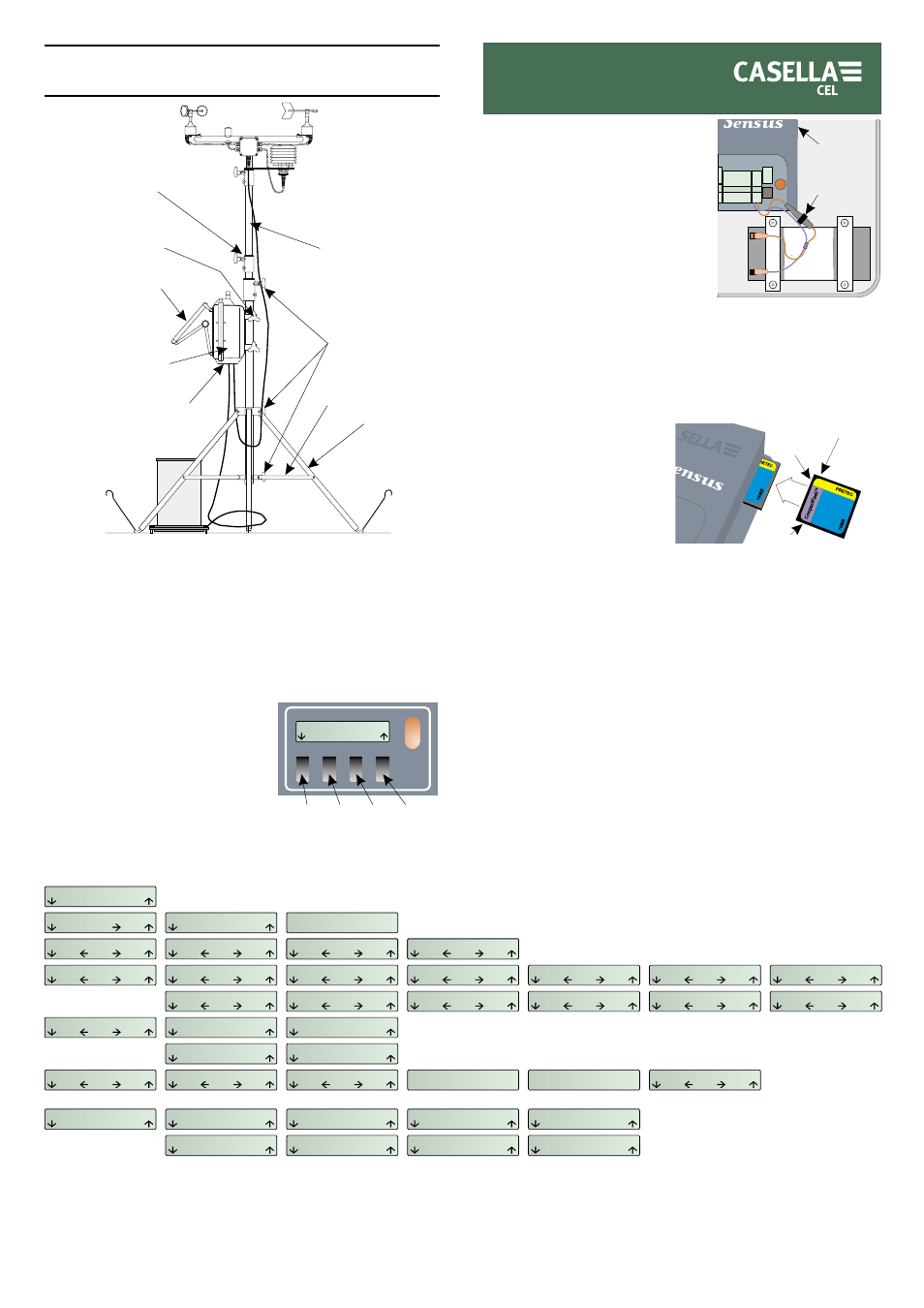

La station météorologique portative Casella NOMAD se compose des éléments
illustrés ci-dessus.
Préparer la station
Avant de quitter le laboratoire ou le bureau pour déployer le système Nomad,
vérifiez que la batterie contenue dans l’armoire environnementale est chargée.
1. Posez l’armoire environnementale sur une surface horizontale, poignée
tournée vers le haut.
2. Soutenez le poids de la porte, détachez les agrafes qui la maintiennent fermée,
puis abaissez la porte.
3. Basculez l’armoire vers l’arrière pour contrebalancer le poids de la porte quand
elle s’ouvre vers l’avant, jusqu’à ce que les chaînettes la supportent.
4. Appuyez sur la touche 1 de l’enregistreur
Sensus.
Si le rétro-éclairage de l’écran est allumé
et que les informations de menus
apparaissent, passez à l’étape 8.
Si l’écran reste vide, alors le fusible
en-ligne de la batterie est absent ou la
charge de la batterie est trop faible pour
faire fonctionner le système.
(Normalement, le fusible en-ligne de la
batterie est retiré de l’enregistreur pour
le rangement à long terme et le transport.)
5. Vérifiez que le fusible de la batterie est en
place dans le porte-fusible en-ligne sur la ligne rouge (ou marron), de la
batterie (voir figure). Sinon, insérez-le.
6. Le fusible étant en place, s’il n’y a toujours
pas d’activité à l’écran, connectez le
chargeur de batterie fourni à la prise
ihChargelK sur le panneau de droite du
Sensus.
7. Chargez la batterie pendant au
moins 24 heures avant de l’utiliser
sur le terrain, puis déconnectez le
chargeur.
8. S’il y a assez de puissance disponible,
l’enregistreur va immédiatement
commencer à enregistrer des données.
9. Si vous ne voulez pas commencer à
enregistrer des données dès maintenant,
appuyez sur la touche 1 pour afficher le
menu Contrôle puissance.
(Les touches mettent en œuvre les options
indiquées immédiatement au-dessus d’elles sur les menus. La structure des
menus est présentée ci-dessous.)
10. Appuyez sur la touche 3 pour afficher le menu Mettre hors-tension ?.
11. Appuyez sur la touche 2 (O = oui) pour mettre l’enregistreur hors tension. Le
Sensus est coupé et le message Mise hors-tension confirme la
commande.
12. Si les données doivent être enregistrées sur CompactFlash™, vérifiez qu’une
carte est présente dans la fente du panneau de droite de l’enregistreur de
données Sensus. S’il n’y a pas de carte, insérez-en une comme illustré.
Si une carte CompactFlash est
utilisée, l’enregistreur ne
stockera les données
que sur la carte et non dans sa
mémoire interne.
13. Fermez et agrafez la porte de
l’armoire environnementale.
Déployer les capteurs
Il est vivement recommandé
d’effectuer la procédure de
déploiement au laboratoire ou au
bureau avant d’essayer sur le terrain.
L’équipement est contenu dans trois emballages qui peuvent être portés par une
personne seule :
Le grand sac contient la tête de mesure, avec les capteurs dans un rangement
en mousse formée, plus le trépied et l’extension pliés,
Le petit sac contient le pluviomètre à réservoir basculant,
L’armoire environnementale contient l’enregistreur de données, le baromètre
et le panneau solaire extérieur.
Déployez l’équipement comme suit.
Trépied
1. En prenant soin de ne pas déranger la tête de mesure de son emballage de
mousse, sortez le trépied du grand sac de transport.
2. Desserrez les vis papillon de blocage et étendez les trois pieds, en les tirant
vers le haut sur le montant jusqu’à ce que les entretoises de support soient
horizontale, puis bloquez-les dans cette position.
3. Posez le trépied sur ses pieds à l’emplacement voulu.
Reportez-vous à la Section 2.1 du Manuel de l’Utilisateur pour les conseils
d’implantation.
Tête de mesure
4. Avec précaution, sortez la tête de mesure de sa protection en mousse dans
le grand sac de transport.
5. Insérez le pied de la tête de mesure dans le dispositif de serrage au sommet
du tube d’extension du trépied, et serrez-le solidement dans cette position.
6. Remontez prudemment le tube d’extension du trépied, équipé de la tête de
mesure, le plus haut possible, et serrez-le dans cette position. Une butée
empêche le tube de sortir du montant.
Connecteur
Fente étroite
01095f
Fente larget
GUIDE DE TERRAIN de la station
météorologique portative Casella NOMAD
Extension
de trépied
Connecteurs à
codage couleur
Dispositifs
de serrage
Vis de
serrage
Vis papillon
de blocage
01094f
Entretoises
de support
Pieds
Piquets
Tête de
mesure
Armoire
environnementale
Panneau
solaire
Pluviomètre
01096f
Tou
che
1
Tou
che
2
Tou
che
3
Tou
che
4
13:45:00
22/12/2001
Prise de
chargement
Porte-fusible
en-ligne
02001f
WARNING
ALWAYS REMOVE
THE FUSE WHEN
CONNECTING OR
DISCONNECTING
THE BATTERY.
1 AMP FUSE
13:45:00
22/12/2001
Contrôle puissance
80-XXXXXXA-22
Compteur int. Enreg.:
Compteur ext. Enreg.:
Ch: 01,
Carte CF détectée Carte CF présente Carte CF Série ? Carte CF Version ?
02002f
Carte CF *Occupée* Carte CF Inconnue ? Carte CF pleine Erreur carte CF
Ch: 02, Ch:... Ch:... Ch: 07, 0.0 mm 1.3 m/s ... ... 995.0 mbar
254
254
Premier enreg.
Premier enreg.
03:10:00, 30/06/2001
03:10:00, 30/06/2001
Dernier enreg.:
.Dernier enreg.:
13:30:00, 15/12/2001
13:30:00, 15/12/2001
Temp.: +22.7 C o Alimentation : 13.6 V
Mettre hors-tension?
O
(Pause)
(Pause)
(Marche)
(Marche)
N
Mise hors-tension
Informations système
Informations enreg.
See note 1
See note 2
See note 3
Contrôle enreg.
Valeurs des données
Fente CF vide
Activé
Désactivé
Activé (en pause)
Désactivé (en pause)
Notes 1.
2.
3.
Structure de menus de l'enregistreur de données Sensus
installé sur la station météorologique Casella Nomad
Si une carte CF est présente dans la fente lorsque cette option est sélectionnée, alors les six écrans afficheront des informations concernant
les données enregistrées sur la carte.
S'il n'y a pas de carte, les écrans afficheront des informations se rapportant aux données enregistrées en interne dans l'enregistreur Sensus.
Si l'enregistrement est actuellement activé, alors les deux écrans du haut seront visibles. Si l'enregistrement n'est PAS activé, les deux écrans du bas
seront visibles.
Les écrans d'affichage CF changent automatiquement, en fonction de l'état courant de la carte CF installée (le cas échéant). A part l'insertion ou
le retrait d'une carte CF, l'utilisateur n'a aucun contrôle sur l'affichage de ces écrans
.
