Introduction

En quelques étapes simples, ce guide vous permettra de

commencer à prendre des mesures du bruit. Nous souhaitons
que vous obteniez la meilleure performance de votre système

CEL-35X dBadge et nous vous recommandons de consulter le
guide d’instructions si vous voulez des informations avancées.

Chargement

Chargez le CEL-35X dBadge en utilisant le chargeur de
batterie fourni. Le voyant DEL rouge clignotera durant le

chargement. Assurez-vous que le dBadge est suffisamment
chargé pour la durée de mesure requise, en consultant l’écran

qui vous indiquera le temps de fonctionnement disponible

pour la charge actuelle de la batterie. Le voyant DEL devien-
dra bleu lorsque le chargement de batterie sera terminé. Le

chargement d’une batterie à plat prendra environ 90 minutes :

Allumer/Éteindre le CEL-35X

Appuyez sur la touche gauche (« L ») pour allumer le CEL-35X.
Le CEL-35X exécutera une séquence de démarrage, comme

indiqué ci-dessous.

Le premier écran affiche le numéro du modèle et la version du

micrologiciel. L’écran suivant affiche le texte défini par

l’utilisateur qui est configuré à l’aide du logiciel dB35.

Le dBadge peut être éteint en appuyant sur la touche «  L  »
pendant 3 secondes.

L’écran final affiche l’heure et la date actuelles. Ceci est réglé

automatiquement par le logiciel lorsque le dBadge est connecté

à un PC. Il est recommandé avant d’utiliser les unités dBadge
pour la première fois, qu’elles soient connectées à un PC afin

que l’heure soit configurée correctement. L’écran du dBadge
affichera alors les données de la dernière exécution. Voir

section sur l’examen des données de mesure.

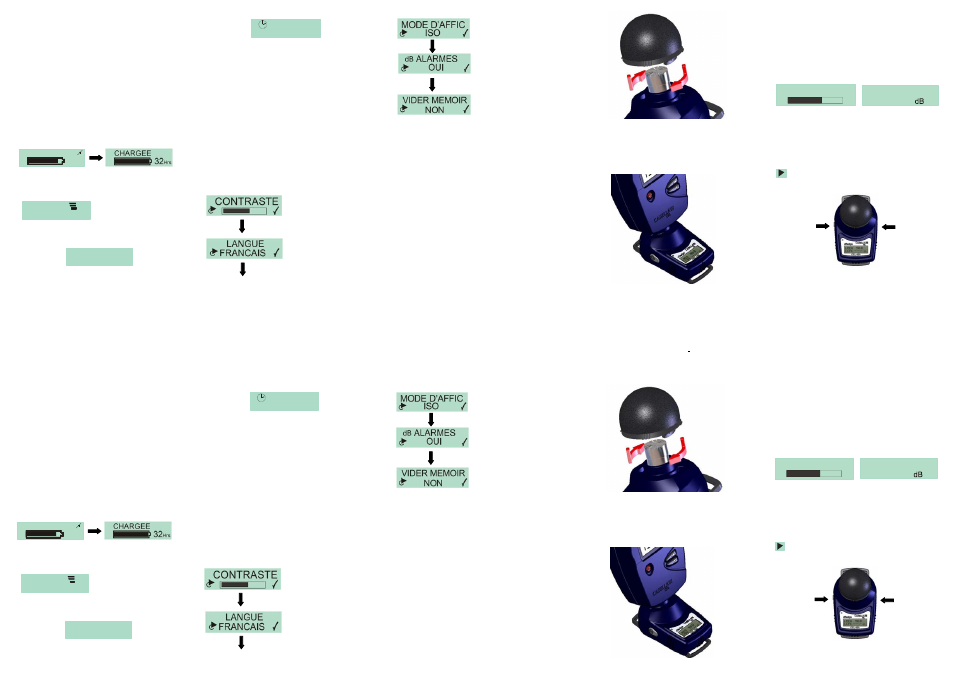

Configurer le

dB

adge

En appuyant longtemps sur la touche droite (« R ») pendant la
séquence de démarrage, vous pouvez accéder au menu de

configuration. Appuyer sur la touche «  L  » permettra de
réaliser les changements des réglages actuels ; la touche « R »

confirmera les changements et passera à l’écran suivant. Les

écrans sont indiqués ci-dessous, une fois que l’écran final a été
confirmé en appuyant sur la touche « R », le dBadge reviendra

à l’opération standard.

Calibrage

Pour calibrer le dBadge, placez l’étalonneur acoustique CEL-

110 sur le microphone comme indiqué ci-dessous. Faites
attention d’enfoncer l’étalonneur directement sur le dBadge

sans le tordre, ceci assure que la vis sur le microphone n’est pas

desserrée ou trop serrée.

Allumez l’étalonneur CEL-110. Le dBadge reconnaîtra
automatiquement qu’une tonalité de calibrage est présente et

se mettra en mode de calibrage, avec l’écran ci-dessous.

Appuyez sur la touche «  R  » pour confirmer que vous
souhaitez effectuer le calibrage. Le dBadge mettra quelques

secondes à se régler automatiquement au niveau requis de
114,0dB.

Une fois que le calibrage est terminé, le message « CAL OK »

apparaîtra. Le dBadge mémorise la date, l’heure et le niveau de
calibrage, puis revient aux écrans par défaut.

Commencer à prendre une mesure

Pour prendre une mesure, appuyez longtemps sur les touches

pendant 3 secondes. Pendant une prise de mesure, le symbole
          sera affiché en haut à gauche de l’écran pour indiquer

qu’une mesure est en train d’être prise.

Pour des informations concernant la pose privée du dBadge,
veuillez consulter le manuel.

Si la mémoire doit être effacée, un deuxième écran de

confirmation apparaît. Changez l’option à «  Oui » en

appuyant sur la touche « L », puis appuyez sur « R » pour
confirmer la suppression.

Poser et retirer le pare-vent

Il est recommandé de se servir du pare-vent lorsque l’unité

dBagde est en cours d’utilisation. Il fournit une protection

et empêche les mouvements d’air d’affecter les mesures.
Lorsque vous posez ou retirez le pare-vent, tenez toujours

l’anneau en plastique noir à la base du pare-brise. Trouvez
les pattes dans les trous, puis tournez doucement dans le

sens horaire pour verrouiller. Pour calibrer le dBadge avec un
étalonneur acoustique CEL-110, vous devrez retirer le pare-

vent. Il suffit de tourner l’anneau en plastique noir à la base

du pare-vent dans le sens anti-horaire, puis de sortir le
pare-vent en le tirant. N’utilisez PAS la mousse pour faire

tourner le pare-vent.

Appuyez sur  «  L  » pour

sélectionner ISO (Europe) ou
OSHA (États-Unis). Appuyez

sur « R » pour confirmer.

Permet d’effacer la mémoire,

appuyez sur « L » pour changer

l’affichage à «  Oui  », puis
appuyez sur «  R  » pour

confirmer.

Contraste d’écran, appuyez sur
« L » pour régler et sur « R »

pour confirmer les
changements.

Menu des langues, appuyez sur

« L » pour changer et sur « R »
pour confirmer.

CASELLA

CeL-350

V1.01

JO E BLO GGS
CO NSULTANTS

23 JUL 05

13:45:03

Alarme d’exposition (DEL bleu),

appuyez sur « L » pour activer ou

désactiver. Appuyez sur « R »
pour confirmer. Consultez le

manuel pour plus d’informations.

Appuyer

Appuyer

EN CHARGE

27

Hrs

EN ETALONN

CAL. OK

114.0

CEL-352 s’affiche sur le

modèle dBadge « Plus »

Introduction

En quelques étapes simples, ce guide vous permettra de

commencer à prendre des mesures du bruit. Nous souhaitons
que vous obteniez la meilleure performance de votre système

CEL-35X dBadge et nous vous recommandons de consulter le
guide d’instructions si vous voulez des informations avancées.

Chargement

Chargez le CEL-35X dBadge en utilisant le chargeur de
batterie fourni. Le voyant DEL rouge clignotera durant le

chargement. Assurez-vous que le dBadge est suffisamment
chargé pour la durée de mesure requise, en consultant l’écran

qui vous indiquera le temps de fonctionnement disponible

pour la charge actuelle de la batterie. Le voyant DEL devien-
dra bleu lorsque le chargement de batterie sera terminé. Le

chargement d’une batterie à plat prendra environ 90 minutes :

Allumer/Éteindre le CEL-35X

Appuyez sur la touche gauche (« L ») pour allumer le CEL-35X.
Le CEL-35X exécutera une séquence de démarrage, comme

indiqué ci-dessous.

Le premier écran affiche le numéro du modèle et la version du

micrologiciel. L’écran suivant affiche le texte défini par

l’utilisateur qui est configuré à l’aide du logiciel dB35.

Le dBadge peut être éteint en appuyant sur la touche «  L  »
pendant 3 secondes.

L’écran final affiche l’heure et la date actuelles. Ceci est réglé

automatiquement par le logiciel lorsque le dBadge est connecté

à un PC. Il est recommandé avant d’utiliser les unités dBadge
pour la première fois, qu’elles soient connectées à un PC afin

que l’heure soit configurée correctement. L’écran du dBadge
affichera alors les données de la dernière exécution. Voir

section sur l’examen des données de mesure.

Configurer le

dB

adge

En appuyant longtemps sur la touche droite (« R ») pendant la
séquence de démarrage, vous pouvez accéder au menu de

configuration. Appuyer sur la touche «  L  » permettra de
réaliser les changements des réglages actuels ; la touche « R »

confirmera les changements et passera à l’écran suivant. Les

écrans sont indiqués ci-dessous, une fois que l’écran final a été
confirmé en appuyant sur la touche « R », le dBadge reviendra

à l’opération standard.

Calibrage

Pour calibrer le dBadge, placez l’étalonneur acoustique CEL-

110 sur le microphone comme indiqué ci-dessous. Faites
attention d’enfoncer l’étalonneur directement sur le dBadge

sans le tordre, ceci assure que la vis sur le microphone n’est pas

desserrée ou trop serrée.

Allumez l’étalonneur CEL-110. Le dBadge reconnaîtra
automatiquement qu’une tonalité de calibrage est présente et

se mettra en mode de calibrage, avec l’écran ci-dessous.

Appuyez sur la touche «  R  » pour confirmer que vous
souhaitez effectuer le calibrage. Le dBadge mettra quelques

secondes à se régler automatiquement au niveau requis de
114,0dB.

Une fois que le calibrage est terminé, le message « CAL OK »

apparaîtra. Le dBadge mémorise la date, l’heure et le niveau de
calibrage, puis revient aux écrans par défaut.

Commencer à prendre une mesure

Pour prendre une mesure, appuyez longtemps sur les touches

pendant 3 secondes. Pendant une prise de mesure, le symbole
          sera affiché en haut à gauche de l’écran pour indiquer

qu’une mesure est en train d’être prise.

Pour des informations concernant la pose privée du dBadge,
veuillez consulter le manuel.

Si la mémoire doit être effacée, un deuxième écran de

confirmation apparaît. Changez l’option à «  Oui » en

appuyant sur la touche « L », puis appuyez sur « R » pour
confirmer la suppression.

Poser et retirer le pare-vent

Il est recommandé de se servir du pare-vent lorsque l’unité

dBagde est en cours d’utilisation. Il fournit une protection

et empêche les mouvements d’air d’affecter les mesures.
Lorsque vous posez ou retirez le pare-vent, tenez toujours

l’anneau en plastique noir à la base du pare-brise. Trouvez
les pattes dans les trous, puis tournez doucement dans le

sens horaire pour verrouiller. Pour calibrer le dBadge avec un
étalonneur acoustique CEL-110, vous devrez retirer le pare-

vent. Il suffit de tourner l’anneau en plastique noir à la base

du pare-vent dans le sens anti-horaire, puis de sortir le
pare-vent en le tirant. N’utilisez PAS la mousse pour faire

tourner le pare-vent.

Appuyez sur  «  L  » pour

sélectionner ISO (Europe) ou
OSHA (États-Unis). Appuyez

sur « R » pour confirmer.

Permet d’effacer la mémoire,

appuyez sur « L » pour changer

l’affichage à «  Oui  », puis
appuyez sur «  R  » pour

confirmer.

Contraste d’écran, appuyez sur
« L » pour régler et sur « R »

pour confirmer les
changements.

Menu des langues, appuyez sur

« L » pour changer et sur « R »
pour confirmer.

CASELLA

CeL-350

V1.01

JO E BLO GGS
CO NSULTANTS

23 JUL 05

13:45:03

Alarme d’exposition (DEL bleu),

appuyez sur « L » pour activer ou

désactiver. Appuyez sur « R »
pour confirmer. Consultez le

manuel pour plus d’informations.

Appuyer

Appuyer

EN CHARGE

27

Hrs

EN ETALONN

CAL. OK

114.0

CEL-352 s’affiche sur le

modèle dBadge « Plus »
