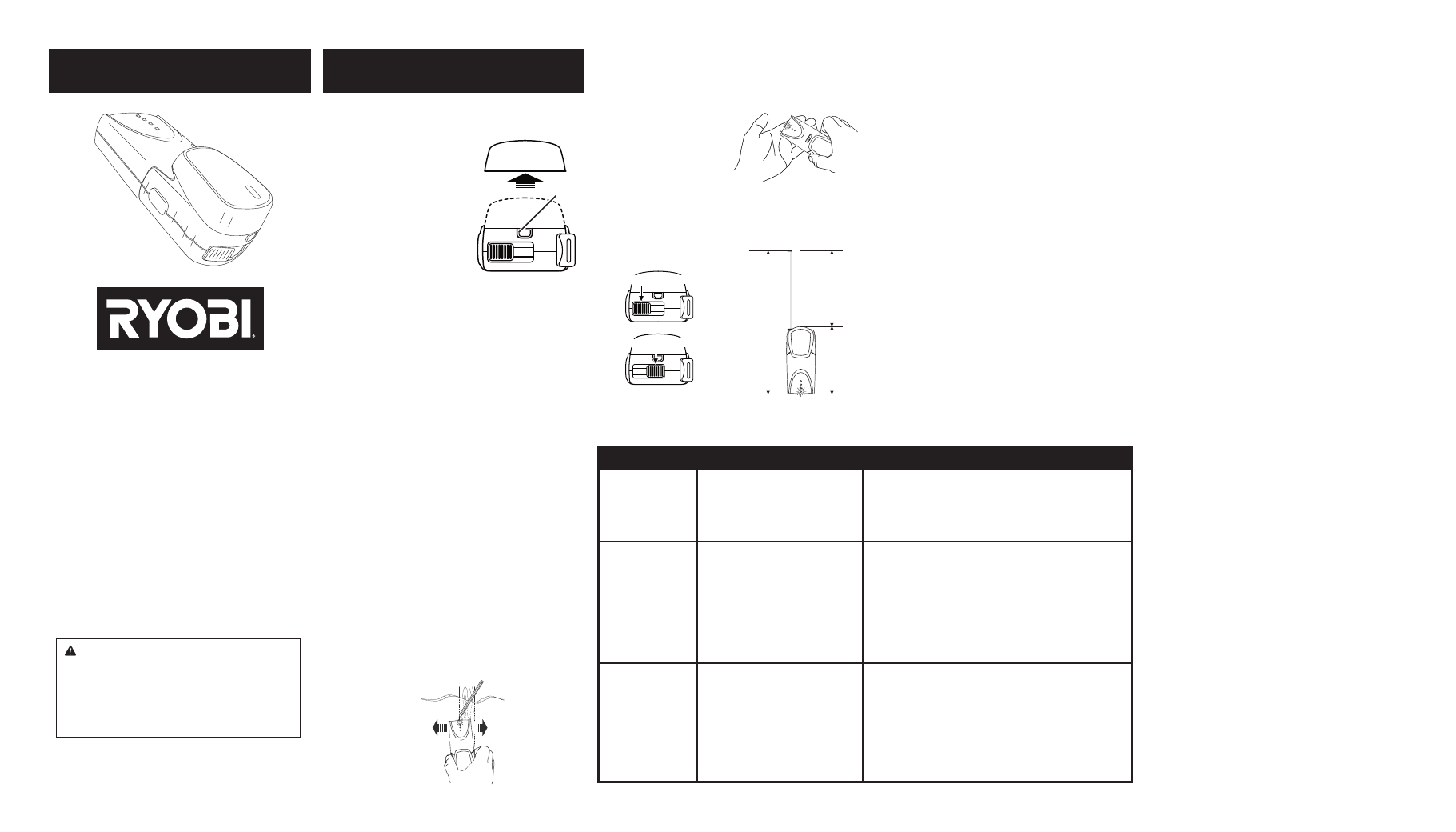

• Le WallTech™ étant éteint, le placer à plat contre la
cloison.
• Maintenir le bouton marche/arrêt se trouvant sur
le côté de l’appareil enfoncé pendant environ
4 secondes (jusqu’à ce que la tonalité cesse
de retentir). Ceci indique que l’étalonnage est réussi.
• Pour détecter les montants, maintenir le bouton
marche/arrêt enfoncé et déplacer l’appareil à
l’horizontale contre la cloison, vers la gauche ou la
droite. À l’approche du montant, les DEL s’illuminent
successivement, du bas en haut.
• Lorsque la DEL du haut s’allume, une tonalité continue
se déclenche. Ceci indique le bord du montant.
Marquer cet endroit.
• Continuer de déplacer l’appareil au-delà de la marque,
jusqu’à ce que les DEL s’éteignent. Ramener le
détecteur en sens inverse pour localiser l’autre bord
du montant.
• Marquer l’emplacement du second bord. Le centre
du montant se trouve entre les deux marques.
REMARQUE : Du fait de la puissance de scannage
de cet outil, veiller à marquer les deux bords du
montant. Bien que la distance entre les deux marques
soit supérieure à la largeur du montant, le centre reste
le même.
Le Ryobi WallTech™ permet de localiser les montants
en bois et en métal, dans les cloisons, planchers et
plafonds. Il est présenté dans un boîtier hautement
résistant aux impacts.
Utiliser le Ryobi
WallTech™ en mode normal pour les
profondeurs de 38 mm (1-1/2 po) maximum, avec une
précision de centrage de 12 mm (1/2 po).
• Appuyer sur le bouton
de libération avec le pouce
et retirer le couvercle du
compartiment de la pile.
• Installer une pile de 9 volts
sur le connecteur.
• Remettre le couvercle en place.
Rappel :
• Le clignotement de la DEL
verte du bas indique que
la charge de la pile est
faible et que cette dernière
doit être remplacée. Retirer
la pile pour éviter sa détérioration
si l’outil doit être remisé pendant une longue
période.
INSTALLATION DE LA PILE
Problème Cause possible Solution
• Allumer le WallTech™ en
le maintenant en l’air. Si les
DEL s’illuminent lorsque
la main est approchée
de l’arrière de l’appareil,
celui-ci fonctionne
correctement.
Si des câblages électriques ou tuyaux sont proches de
la surface de la cloison, le
WallTech™ peut les détecter
tout comme des montants. Toujours faire preuve de
prudence lors du clouage, de la coupe ou du perçage
dans les cloisons, planchers et plafonds.
Pour éviter les fils électriques, tuyaux, etc., ne pas
oublier que montants sont normalement séparés de
406 ou 610 mm (16 ou 24 po) et larges de 38 mm
(1-1/2 po). Les objets plus rapprochés peuvent ne pas
être des montants, poutrelles ou coupe-feu. Toujours
couper le courant avant de travailler à proximité de fils
électriques.
Aucune indication.
Les DEL s’illuminent
et l’appareil émet
des bips successifs.
Points de détection
trop nombreux
.
• Pas de montant à cet endroit.
• L’appareil a été
accidentellement étalonné
au-dessus d’un montant.
• Paroi trop épaisse
• L’appareil a été accidentellement
étalonné au-dessus d’un montant.
• Scannage commencé sur une
partie dense de la cloison ou
au-dessus d’un montant.
• L’appareil n’est pas à plat contre
la cloison.
• L’appareil a été déplacé ou
soulevé pendant le scannage.
• Détection d’objets autres que
des montants.
• Des fils électriques et/ou
tuyaux en plastique/métal
peuvent se trouver près de
la paroi ou la toucher.
EWT0003
WallTech™
VÉRIFICATION DU FONCTIONNEMENT
DE L’APPAREIL
• Déplacer l’appareil de plusieurs centimètres vers
la gauche ou la droite et recommencer.
• Déplacer l’appareil de plusieurs centimètres vers la
gauche ou la droite et recommencer.
• Si la paroi est inégale utiliser un morceau de carton de
manière à pouvoir faire glisser l’appareil en douceur.
• Toujours tenir le WallTech™ parallèle au montant et le
déplacer latéralement.
• Les montants sont normalement séparés de 406 ou
610 mm (16 ou 24 po) et larges de 38 mm (1-1/2 po).
Les objets plus rapprochés ou d’une différente largeur
risquent de ne pas être des montants.
Le WallTech™ est exclusivement conçu pour la détection
au travers de cloisons sèche intérieures. Trois principaux
facteurs peuvent affecter la profondeur de détection :
l’épaisseur, la densité et la teneur en humidité.
Le WallTech™ n’est pas conçu pour être utilisé sur des
matériaux dont la densité n’est pas homogène tels que :
Le carrelage
La moquette et la thibaude
Le papier peint à fibres métalliques
Murs fraîchement peints, pas complètement secs
Le plâtre sur lattes
DÉTECTION DANS DIFFÉRENTS
MATÉRIAUX
PRÉCAUTIONS À PRENDRE
ÉTALONNAGE ET SCANNAGE
EWT0003
WallTech™
• Le Ryobi WallTech™ comprend un ruban de
mesure à verrouillage .
• Lorsque la mesure est prise à partir du bas de
l’appareil, ajouter 12,7 cm (5 po) à la longueur
indiquée.
FONCTION SUPPLÉMENTAIRE
5"
5"
10"
Couvercle du
compartiment
de pile
Bouton de
libération
Ce produit est un article consommable. Par conséquent,
il est garanti contre les vices de matériaux et de
fabrication, mais pas contre les défaillances dues à un
usage abusif ou la détérioration ou l’usure due à un
usage normal, pour une période de 2 ans, à compter
de la date d’achat.
GARANTIE
983000-345
8-03
VERROUILLÉ
DÉVERROUILLÉ
AVERTISSEMENT: Pour éviter le risque de
choc électrique
TOUJOURS couper le courant
avant de travailler à proximité de fils électriques.
Éviter de clouer, percer ou couper aux endroits
ou des fils électriques ou tuyaux risquent de se
trouver. Ne pas laisser les enfants utiliser cet outil.
Ce n’est pas un jouet.
RYOBI TECHNOLOGIES INC.
1428 Pearman Dairy Road
Anderson, SC 29625
www.ryobitools.com
Telephone: 1-800-525-2579
